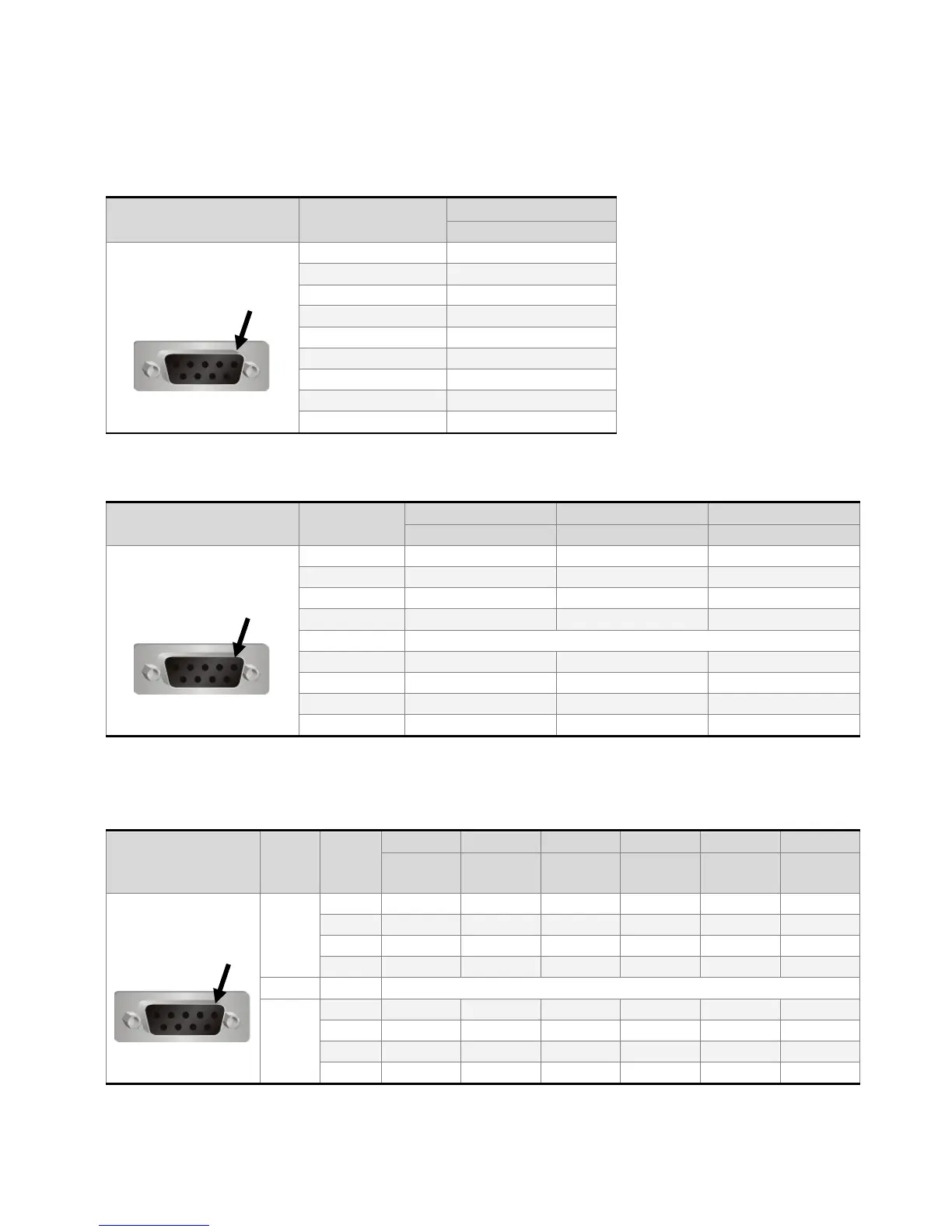

COM1、COM3 定义【适用 AS38BSTD、AS35THTD 系列】
MODE1 MODE2
COM Port 示意图 COM Port 引脚
RS-232 RS-232*2
1
2 RXD RXD1
3 TXD TXD1
COM1
4
5 GND
6
7 RTS TXD2
8 CTS RXD2
COM3
9
注：空白＝不需连接

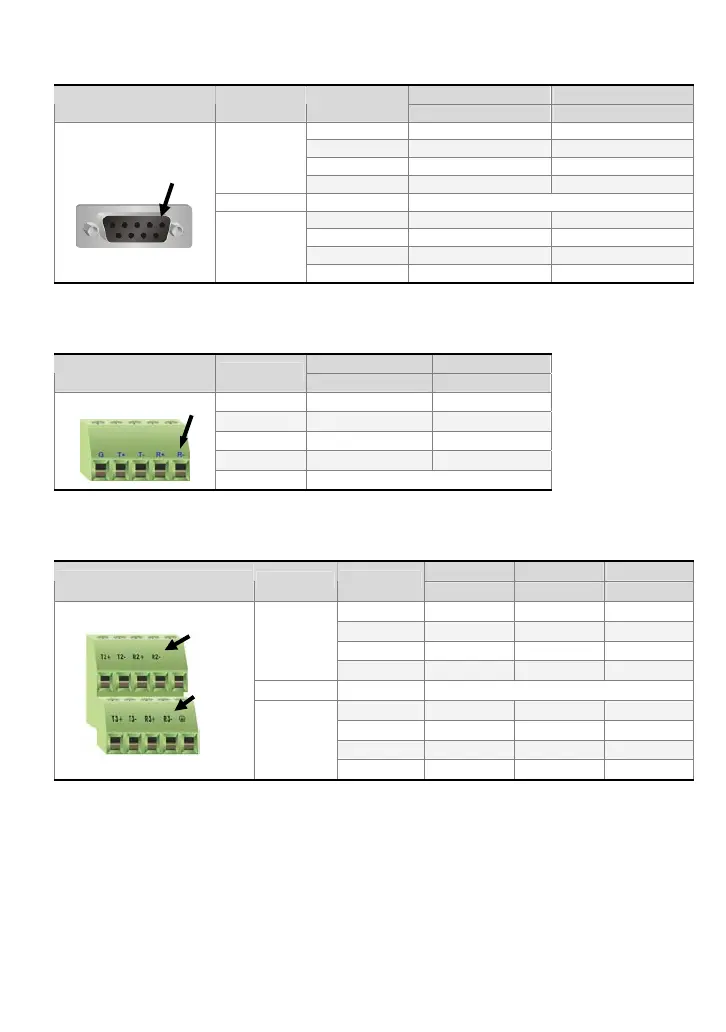

COM2 定义【适用 AS38BSTD、AS35THTD 系列】
MODE1 MODE2
COM Port 示意图 引脚
RS-422 RS-485
R- RXD- D-
R+ RXD+ D+
T- TXD- D-
T+ TXD+ D+
G GND
注 1：使用 Mode2 时，D+为 R+、T+短路，D-为 R-、T-短路
COM2、COM3 定义【适用 AS57BSTD 系列】
MODE1 MODE2 MODE3
COM Port 示意图 COM Port 引脚
RS-485*2 RS-422*2 RS-422
R- D- RXD- RXD-
R+ D+ RXD+ RXD+
T- TXD- TXD-
COM2
T+ TXD+ TXD+
G GND
R- D- RXD- CTS-
R+ D+ RXD+ CTS+
T- TXD- RTS-
COM3
T+ TXD+ RTS+
注 1：空白＝不需连接
注 2：欲使用 RS-422 流量控制时，其控制引脚请参考 MODE3 引脚定义。此时 COM2、COM3 无法单独
使用。
