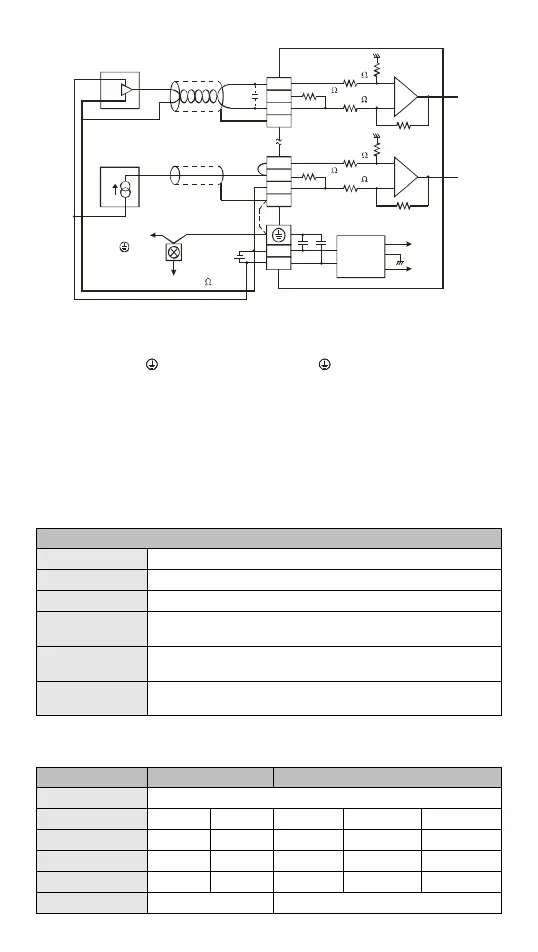

- 9 -
被動式
CH1
1M
250
V1+
I1+
VI1-
CH1
CH4
V4+
I4+
VI4-
CH4
*5
*2
AG
0V
24V
DC/DC
+15V
-15V
AG
FE
FE
*3
*4
1M
1M
250
AG
1M
-
+
U
IN
-
+
電壓輸入
電流輸入
接至電源模
塊之 端
系統接地點
接地
( 100 )接地阻抗 以下
隔離線*1
隔離線*1
轉換器
註 1：類比輸入請與其他電源線隔離。
註 2：如果連接電流訊號時，V+ 及 I+ 端子請務必短路。
註 3：如果雜訊過大，請將 FE 及接地端子連接。
註 4：請將電源模組之
端及 AD 模擬量信號輸入模塊之 端連接到系統接地點，再將系統接
點作第三種接地或接到配電箱之機殼上。
註 5：如果輸入電壓有漣波造成配線受雜訊干擾時，請連接 0.1 ~ 0.47μF 25V 之電容。
輸入/輸出端子台配置
請參閱英文版頁碼 2 之端子配置圖，在此語言版本省略說明。
電氣規格
類比/數位模組(04A/D)
電源電壓 24VDC (20.4VDC ~ 28.8VDC) (-15% ~ +20%)
額定最大消耗功率 1W，由外部電源供應。
連接方式 脫落式歐式端子座 (端點距離：5mm)
操作∕儲存環境
操作：0°C ~ 55°C（溫度），5 ~ 95%（濕度）污染等級 2
儲存：-25°C ~ 70°C （溫度），5 ~ 95%（濕度）
耐振動 ∕ 衝擊
國際標準規範 IEC61131-2，IEC 68-2-6 (TEST Fc) / IEC61131-2 & IEC
68-2-27 (TEST Ea)
與 DVP-PLC 主機串
接說明
模組編號以靠近主機之順序自動編號由 0 到 7，最大可連接 8 台且不佔
用數位 I/O 點數。
功能規格
類比/數位模組 電壓輸入 電流輸入
類比訊號輸入通道 4通道 / 台
類比輸入範圍 ±10V ±5V ±20mA 0 ~ 20mA 4 ~ 20mA
數位資料範圍 ±32,000 ±32,000 ±32,000 0 ~ 32,000 0 ~ 32,000
數位資料範圍極限值 ±32,384 ±32,384 ±32,384 -384 ~+32,384 -384 ~+32,384
硬體解析度 14 bits 14 bits 14 bits 13 bits 13 bits
輸入阻抗 ≧1MΩ 250Ω
