- 12 -

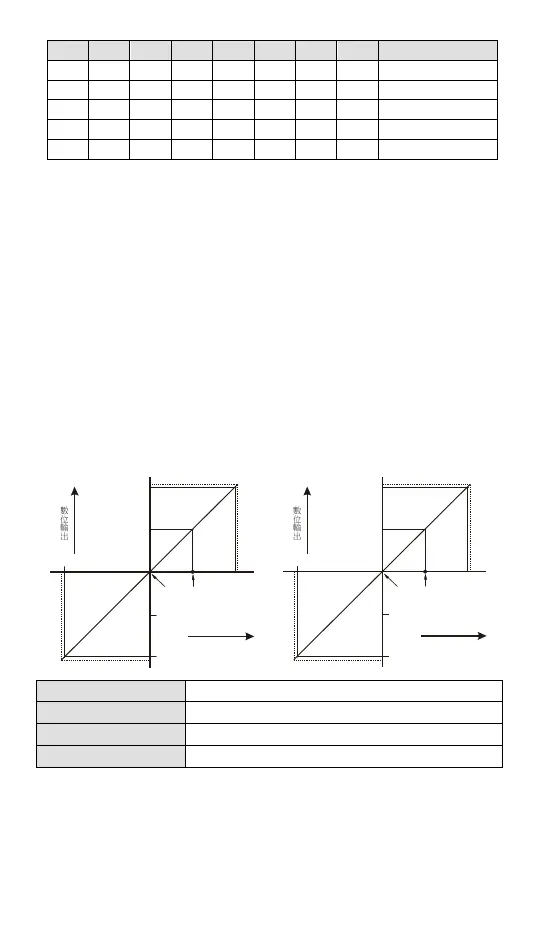

第 1 台 第 2 台 第 3 台 第 4 台 第 5 台 第 6 台 第 7 台 第 8 台 說明
D1320 D1321 D1322 D1323 D1324 D1325 D1326 D1327 連線特殊模組機種代碼
D9900 D9910 D9920 D9930 D9940 D9950 D9960 D9970 CH1 輸入信號平均值
D9901 D9911 D9921 D9931 D9941 D9951 D9961 D9971 CH2 輸入信號平均值
D9902 D9912 D9922 D9932 D9942 D9952 D9962 D9972 CH3 輸入信號平均值
D9903 D9913 D9923 D9933 D9943 D9953 D9963 D9973 CH4 輸入信號平均值
※ 輸入信號平均值暫存器為讀出專用，請勿在程序中修改。若要利用 D9900 ~ D9999 讀取通道
輸入現在值，可利用 WPLSoft 或 FROM/TO 指令將平均次數 (CR#8 ~ CR#11) 設定為 1。
 調整 A/D 轉換特性曲線
使用者可依實際應用需要來調整轉換特性曲線，調整時以改變 Offset 值(CR#28 ~ CR#31)
及 Gain 值(CR#34 ~ CR#37)來進行。
Gain
定義：當數位輸出值為 16,000 時的電壓(電流)輸入值。
Offset
定義：當數位輸出值為 0 時的電壓(電流)輸入值。
 電壓輸入模式 0／模式 2 公式：0.3125mV = 20V/64,000 = 10V/32,000
 電壓輸入模式 1／模式 3 公式：0.15625mV = 10V/64,000 = 5V/32,000
 電流輸入模式 4／模式 5 公式：0.625μA = 40mA/64,000 = 20mA/32,000
 電流輸入模式 6 公式：0.5μA = 16mA/32,000
由上列電流輸入模式 4／模式 5 之公式推算，將 Gain = 12mA (19,200)，Offset = 4mA
(6,400)
帶入公式。
詳細公式請參閱英文版頁碼 5 之定義，在此語言版本省略說明。
 模式 0： 模式 1：
+32000
+16000
-16000
10V
-32000
-10V
5V
0
Gain
Offset
+32384
-32384
數位輸出
電壓輸入
+32000
+16000
-16000
5V
-32000
-5V
2.5V
0
Gain
Offset
+32384
-32384
數位輸出
電壓輸入
模式 0 (CR#2 ~ CR#5) -10V ~ +10V，Gain = 5V (16,000)，Offset = 0V (0)
模式 1 (CR#2 ~ CR#5) -5V ~ +5V，Gain = 2.5V (16,000)，Offset = 0V (0)
數位資料範圍 -32,000 ~ +32,000
數位資料範圍極限值 -32,384 ~ +32,384
