………………………………………………………………… 简体中文 ……………………………………………………………………
感谢您采用台达 DVP 系列产品。DVP04AD-E2 模拟量输入模块接受外部 4 点模拟量信号
输入 (电压或电流皆可)，将之转换成 16 位的数字量信号。使用者可经由配线选择电压输
入或电流输入。并可透过主机以 FROM / TO 指令来读写模块内数据，或者以 MOV 指令
直接读取对应通道平均值(请参阅 D9900 ~ D9999 特殊寄存器使用说明)。
本安装说明书提供给使用者电气规格、功能规格、安装配线的相关注意事项。其它详
细之程序设计及指令说明请见 DVP-ES2 操作手册【程序篇】，选购的周边装置详细说
明请见该产品随机安装说明书。
本机为开放型 (OPEN TYPE) 机壳，因此使用者使用本机时，必须将其安装于具防尘、
防潮及免于电击/冲击意外的外壳配线箱内。另必须具备保护措施（如：特殊的工具或
钥匙才可打开）防止非维护人员操作或意外冲击本体，造成危险及损坏。
交流输入电源不可连接于输入/出信号端，否则可能造成严重损坏，请在上电之前再次
确认电源配线。请勿在上电时触摸任何端子。本体上的接地端子 务必正确的接地，
可提高产品抗干扰能力。

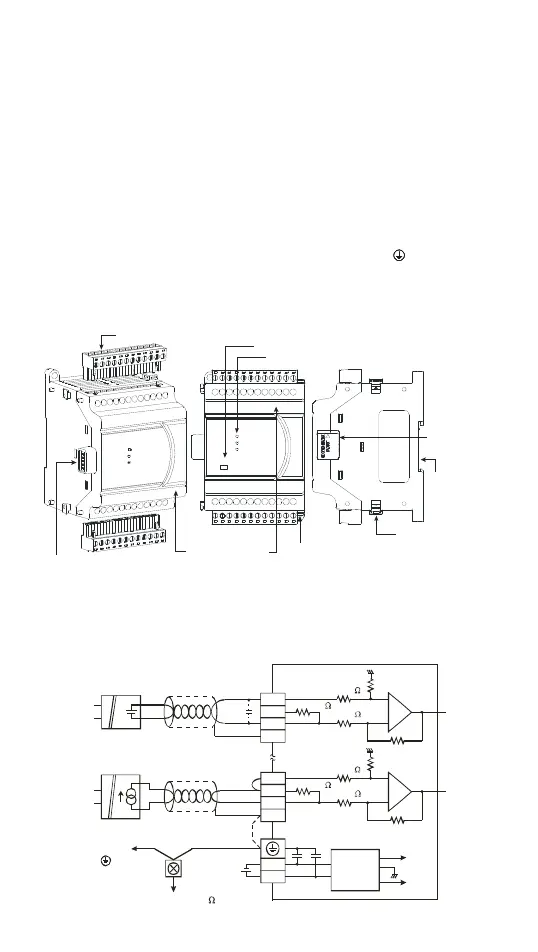

产品外观尺寸与部位介绍
输出／入端子编号
I/O 模块连接埠
电源、 及错误指示灯AD->
机种型号
直接固定孔
DIN (35mm) 轨槽
I/O 模块连接埠
I/O 模块固定扣
脱落式输出／入端子
04A -E2D
4A I
详细尺寸图请参阅英文版页码 1 之 Figure2，单位：mm。
外部配线
主动式
V1+
I1+
VI1-
CH1
V4+
I4+
VI4-
Ch4
*5
*2
0V
24V
DC/DC
+15V
-15V
AG
FE
FE
*3
*4
CH1
1M
250
CH4
AG
1M
1M
250
AG
1M
+
-
U
IN
+
-
U
IN
电压输入
电输入流
接至电源模
组之 端
系统接地点
接地
( ) 接地阻抗 以下
100
隔离线*1
隔离线*1
转换器
