b15 ~ b12 b11 ~ b8 b7 ~ b0
ASCII/RTU
及检查码高低位交换
数据格式 通讯速率
说明
H'0 ASCII H'0 7,E,1*
1
H'01 4800 bps
H'8
RTU,
检查码高低位不交换
H'1 8,E,1 H'02 9600 bps
H'2 保留 H'04 19200 bps
H'C
RTU,
检查码高低位交换
H'3 8,N,1 H'08 38400 bps
H'4 7,O,1*
1
H'10 57600 bps
H'5 8.O,1 H'20 115200 bps
ex：欲设定「RTU（检查码高低位交换）8,N,1,通讯速率为 57600 bps」，则对 CR#32 写入 H’C310。
注 *1. 仅支援 ASCII 模式
※ DVP04DA-S2 CR#32 通讯格式设定说明：韧体版本 V4.14（含）以下，不开放数据格式（b11~b8）选择，ASCII 固定为
7, E, 1 格式（代码 H’00xx），RTU 固定为 8, E, 1 格式（代码 H’C0xx/H’80xx）。韧体版本为 V4.15（含）以上，请参考下
表设定，并且请注意原先设定代码 H’C0xx/H’80xx，被使用于新通讯格式时，模块将会自动改为 RTU, 8, E, 1。
b15 ~ b12 b11 ~ b8 b7 ~ b0
ASCII/RTU
及检查码高低位交换
数据格式 通讯速率
说明
H'0 ASCII H'0 7,E,1*
1
H'01 4800 bps
H'8
RTU,
检查码高低位不交换
H'1 8,E,1 H'02 9600 bps
H'2 7,N,1*
1
H'04 19200 bps
H'C
RTU,
检查码高低位交换
H'3 8,N,1 H'08 38400 bps
H'4 7,O,1*
1
H'10 57600 bps
H'5 8.O,1 H'20 115200 bps
H'6 7,E,2*
1
H'7 8,E,2
H'8 7,N,2*
1
H'9 8,N,2
H'A 7,O,2*
1
H'B 8.O,2
ex：欲设定 RTU（检查码高低位交换）8,N,1,通讯速率为 57600 bps，则对 CR32 写入 H’C310。
注 *1. 仅支持 ASCII 模式

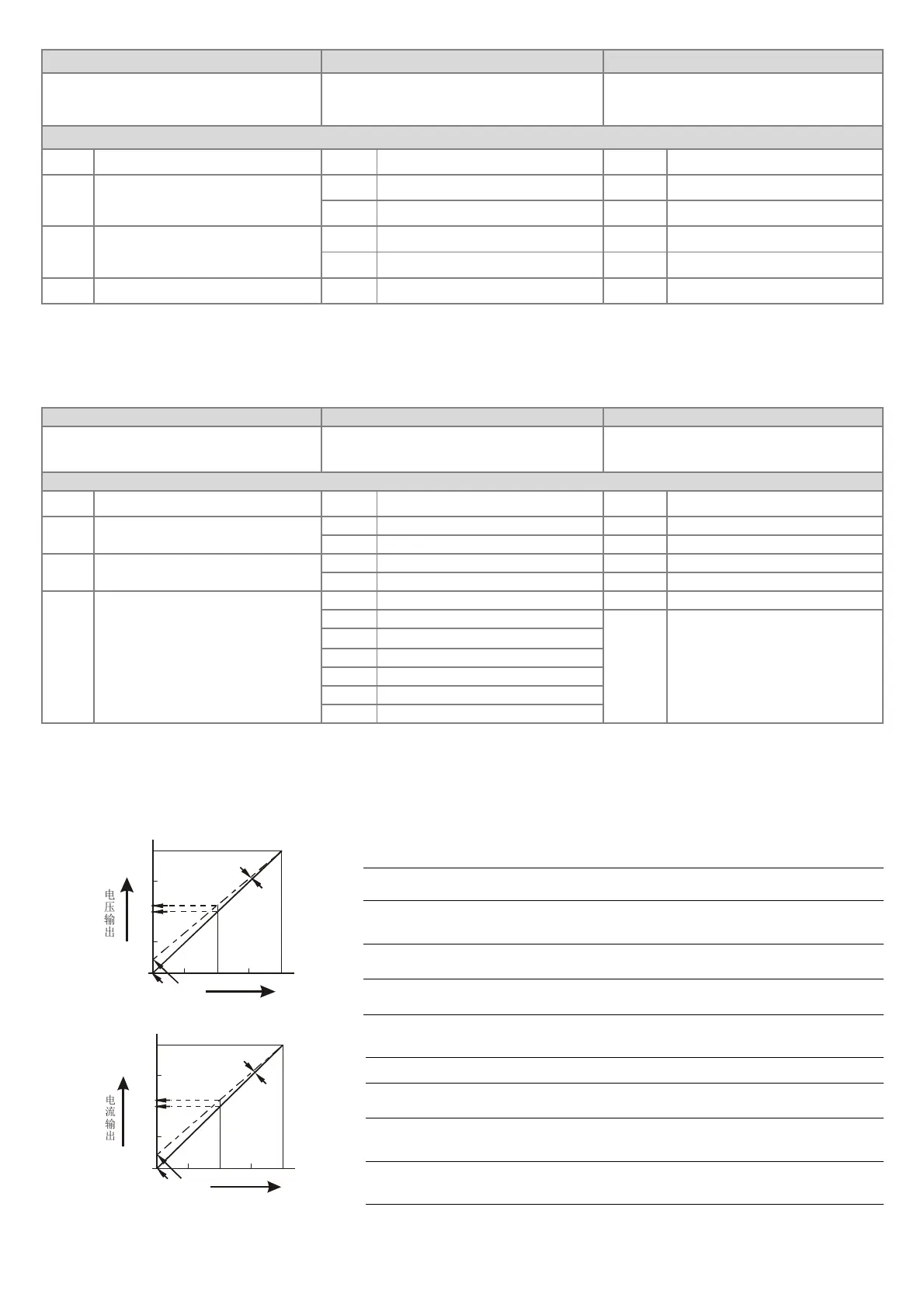

 调整 D/A 转换特性曲线
电压输出模式：
电压 输 出
数字输入
模式 0
模式 1
0 +2,000
+4,000
2V
5V
10V
OFFSET
GAIN
6V
CR#1 之模式 0： GAIN = 5V（2,000
LSB
），OFFSET = 0V（0
LSB
）.
CR#1 之模式 1： GAIN = 6V（2,400
LSB
），OFFSET = 2V（800
LSB
）.
GAIN：
当数字输入值为 K2,000 时的电压输出值。设定范围：
0
LSB
~ +4,000
LSB
。
OFFSET：
当数字输入值为 K0 时的电压输出值。设定范围：
-2,000
LSB
~ +2,000
LSB
。
GAIN - OFFSET： 范围须在 +400
LSB
~ +6,000
LSB
之间。
电流输出模式：
数字输入
模式 3
0 +2,000 +4,000
20mA
OFFSET
GAIN
12mA
10mA
4mA
电流输 出
模式 2
CR#1 之模式 2： GAIN = 12mA（2,400
LSB
），OFFSET = 4mA（800
LSB
）.
CR#1 之模式 3： GAIN = 10mA（2,000
LSB
），OFFSET = 0mA（0
LSB
）.
GAIN：
当数字输入值为 K2,000 时的电流输出值。设定范围：
0
LSB
~ +4,000
LSB
。
OFFSET：
当数字输入值为 K0 时的电流输出值。设定范围：
-2,000
LSB
~ +2,000
LSB
。
GAIN - OFFSET： 范围须在 +400
LSB
~ +6,000
LSB
之间。
上列表示电压输出模式与电流输出模式的 D/A 转换特性曲线，使用者可依据实际应用需要来调整转换特性曲线，调整
时以改变 OFFSET 值（CR#18 ~ CR#21）及 GAIN 值（CR#24 ~ CR#27）来进行。
