EXT2 08SM11N 8 0 X30 ~ X37 -
EXT3 06SN11R 0 6 - Y30 ~ Y35
EXT4 08SP11R 4 4 X40 ~ X43 Y40 ~ Y43
第 3 台擴充機 06SN11R 會被視為 8 點輸出，序號較高的 2 個輸出點則沒有對應實際的輸出點。
第 4 台擴充機 08SP11R 會被視為 8 點輸入/8 點輸出，序號較高的 4 個輸入點及 4 個輸出點則沒有對應實際的輸入/輸出點，
因此建議置於串聯末端，輸入/出點編號才會連續。
 輸入端配線及規格
輸入點之入力信號共有兩種：為直流電源 DC 輸入及交流電源 AC 輸入。
DC
型式共有兩種接法，SINK (請參閱英文版[Figure 7])及 SOURCE (請參閱英文版[Figure 8])。

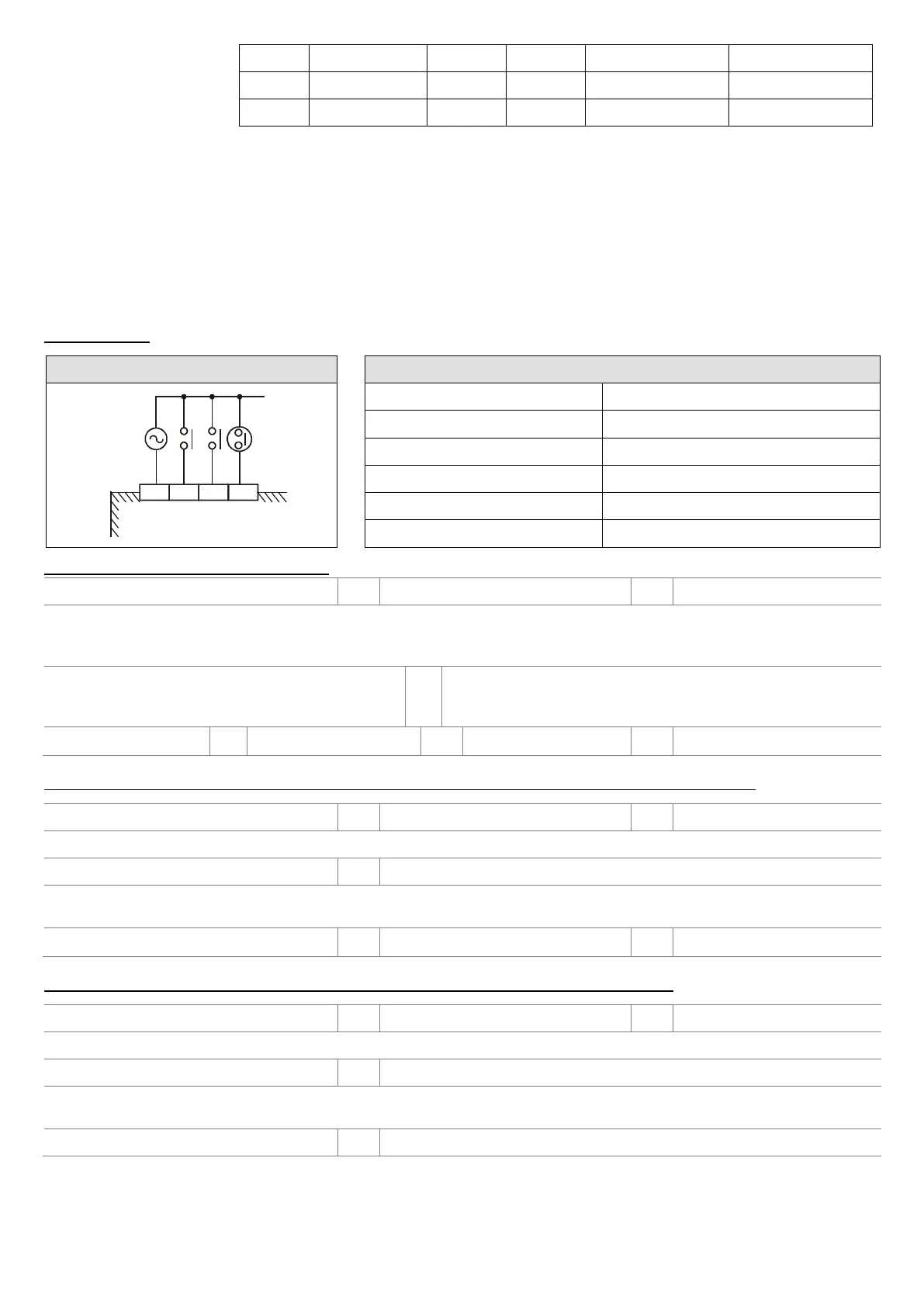

AC 型式配線
配線回路
110VAC
輸入規格
85~132VAC
50/60Hz
COM X0 X1 X2
DVP08SM10N
近接開關
輸入電壓
85 ~ 132VAC, 50 ~ 60Hz
輸入阻抗
19Kohm/50Hz, 16Kohm/60Hz
輸入電流
9.2mA 110VAC/60Hz
On/Off
電壓位準
79V 3.8mA/30V 2.5mA
反應時間
15ms
電路隔離／操作指示
光耦合器／
LED On
實用之繼電器輸出回路配線 (Sink) (詳細配線圖請參閱英文版 [Figure 9])

空端子請勿配線

保險絲

緊急停止：使用外部開關

反向電流保護二極體：在
PLC
的輸出繼電器並沒有內部保護電路，因此若使用在直流電感性負載時，請並聯接上一個反向電流
保護二極體，可增加接點壽命。反向電流保護二極體須符合下列規格：必須能承受最大
5 ~ 10
倍的負載電壓及正向電流須大於
負載電流。

互斥輸出：利用外部電路形成互鎖，配合
PLC
內
部程式，確保任何異常突發狀況發生時，均有安全
的保護措施。

突波吸收器：在
PLC
的輸出繼電器並沒有內部保護電路，因此若使用
在交流電感性負載時，請並聯接上一個突波吸收器
(0.1uF +
“100ohm to 120ohm”)
可減少交流負載上的雜訊，可增加接點壽命。

電感性負載

白熾燈（電阻性負載）

直流電源供給
○
10
交流電源供給
實用之電晶體輸出回路配線 (Sink) (詳細配線圖請參閱英文版 [Figure 10]及[Figure 11])

空端子請勿配線

緊急停止

保險絲

互斥輸出：利用外部電路形成互鎖，配合
PLC
內部程式，確保任何異常突發狀況發生時，均有安全的保護措施。

直流電源供應

白熾燈（電阻性負載）

反向電流保護二極體：在
PLC
內部使用齊納二極體
(39V)
來保護電晶體輸出，若驅動電感性負載時，建議並聯接上一個反向電
流保護二極體。

電感性負載

電阻性負載
○
10
Y1,Y3
可參考其它配線方式
實用之電晶體輸出迴路配線 (Source) (詳細配線圖請參閱英文版 [Figure 12])

Y6,Y7
可參考其它配線方式

緊急停止

保險絲

互斥輸出：利用外部電路形成互鎖，配合
PLC
內部程式，確保任何異常突發狀況發生時，均有安全的保護措施。

直流電源供應

白熾燈（電阻性負載）

反向電流保護二極體：在 PLC 內部使用齊納二極體 (39V) 來保護電晶體輸出，若驅動電感性負載時，建議並聯接上一個反向電
流保護二極體。

電感性負載

電阻性負載
