2
101937 Rev. A
F.

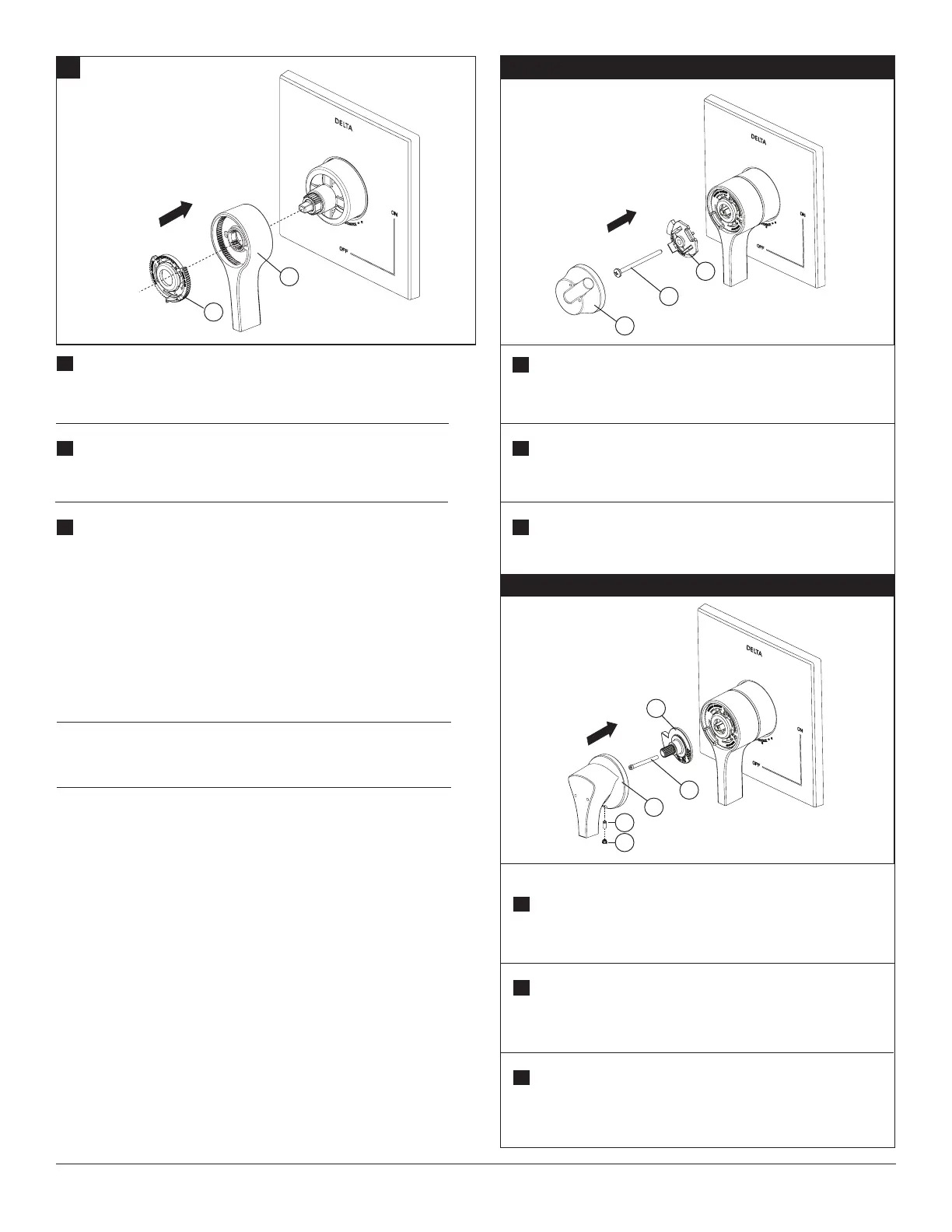

Place temperature control knob (1) onto stem. Secure with appropriate
screw (2) and do not over-tighten. Snap temperature control cover (3)
onto knob.
F.
Place temperature control knob (1) onto stem. Secure with appropriate
screw (2) and do not over-tighten. Slide temperature control handle (3)
onto temperature control knob (1) and secure with set screw (4). Insert
button (5) into set screw hole.
F.
Coloque el mando de control de la temperatura (1) sobre el vástago. Fije
con un tornillo adecuado (2) y no apriete demasiado. Ponga la cubierta
de control de la temperatura (3) sobre el mando.
F.
Coloque la perilla del control de temperatura (1) en la espiga. Fije con el
tornillo apropiado (2) y no apriete demasiado. Deslice la manija del con-
trol de temperatura (3) en la perilla de control de temperatura (1) y fíjela
con el tornillo de ajuste (4). Inserte el botón (5) en el oricio del tornillo de
ajuste.
F.
Placer le bouton de contrôle de température (1) sur la tige. Fixer avec la
vis appropriée (2) et ne pas trop serrer. Aligner le couvercle de contrôle
de température (3) sur le bouton.
F.
Placez le bouton de réglage de température (1) sur la tige. Fixez-le avec
la vis appropriée (2) en prenant garde de trop serrer. Glissez la manette
de réglage de température (3) sur le bouton de réglage de température
(1) et xez-la avec la vis (4). Introduisez le bouton (5) dans le trou pour la
vis de calage.
F.
F. Alternate Handle Configuration
E.
Press volume control handle (1) onto the spline at the top of the extension.
Install and adjust rotational limit stop (2) onto volume control handle. Do not
secure with screw.
E.
Presione la manija de control del volumen (1) sobre la lengüeta en la parte
superior de la extensión. Instale y ajuste el tope del límite rotacional (2) sobre
la manija de control del volumen. No je con un tornillo.
E.
Appuyer sur la poignée de contrôle du volume (1) sur la cannelure au-dessus
de l’extension. Installer et régler la butée de rotation (2) sur la poignée de
contrôle du volume. Ne pas xer avec la vis.
E.
Visite www.deltafaucet.com para obtener las
instrucciones originales para la instalación.
Visitez www.deltafaucet.com pour consulter
les instructions d’installation d’origine.
Visit www.deltafaucet.com to nd original
installation instructions.
1
2
2
2
3
1
3
4
5
1
