5
86645 Rev. B
1
1
1
2

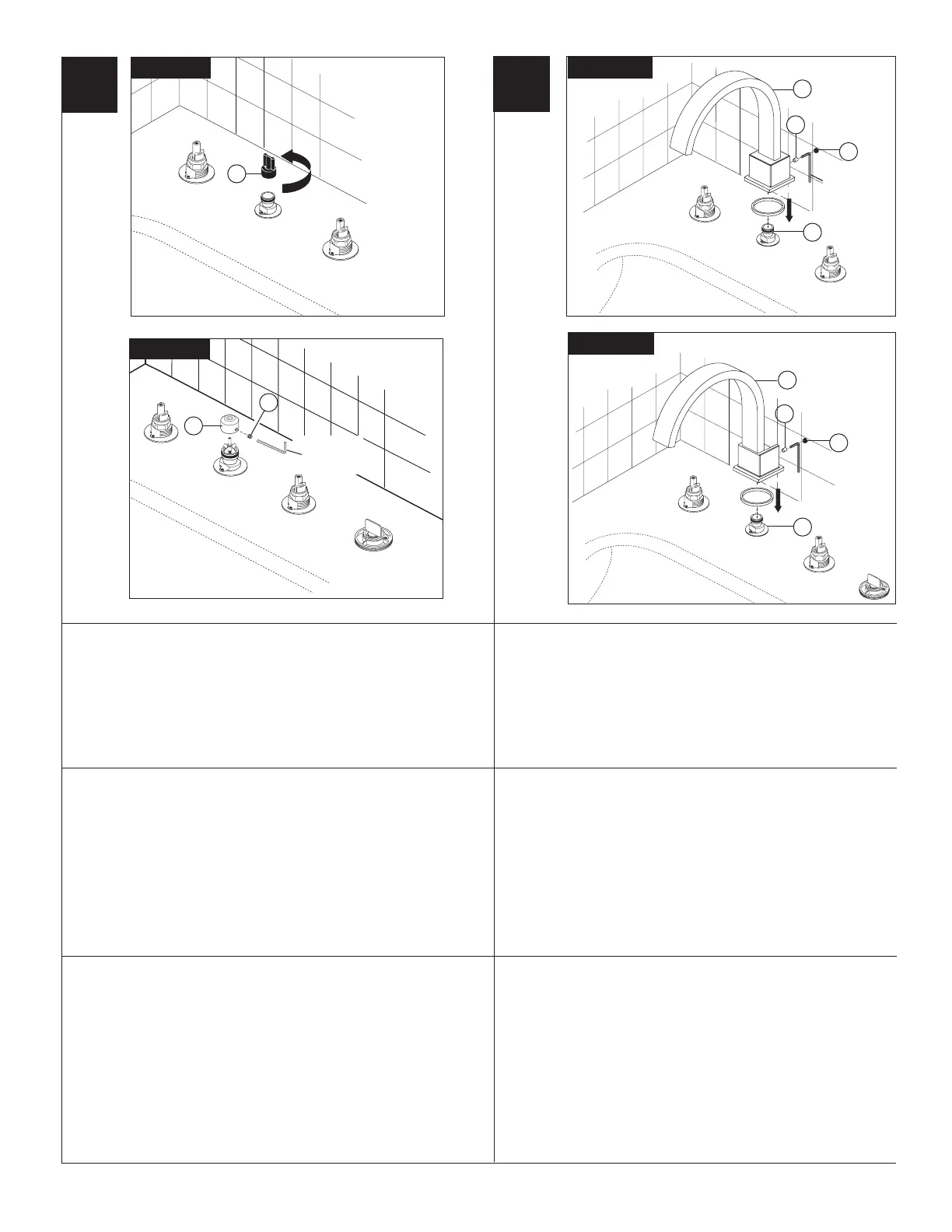

Assemble spout (1) onto adapter (2) with gasket. Secure spout
with set screw (3). Insert button (4) into set screw hole. Note: If
surface is uneven, use silicone sealant under the spout.
Ensamble el surtidor (1) en el adaptador (2). Fije el surtidor con
un tornillo de ajuste (3). Instale el tapón (4) en el agujero del
tornillo de ajuste. Nota: Si la superficie está desnivelada, use
sellador de silicón por debajo del surtidor.
Montez le bec (1) sur l’adaptateur (2). Fixez le bec avec la vis
de calage (3). Montez le bouchon (4) dans le trou pour la vis
de calage. Note : Si la surface est inégale, appliquez du
composé d’étanchéité à la silicone sous le bec.
1
1
3/32"
(2.38 mm)
3/32 po
2
4
4
3
3
2
2
3/32"
(2.38mm)
T2753
T4753
T4753
T2753
NOTE: The deck and valve rough-in must be finished before
installing the trim kit.
Model T2753
Unscrew the test cap (1) and discard.
Model T4753
Remove set screw (1). Remove and discard test cap (2).
NOTA: Las tuberías internas del borde y de la válvula deben
terminarse antes de instalar el juego de guarnición.
Modelo T2753
Destornille la tapa de prueba (1) y descarte.
Modelo T4753
Quite los tornillos de ajuste (1). Quite y descarte la tapa de
prueba (2).
NOTE: l’installation de la plomberie du robinet et la finition
de la plage doivent être terminées avant l’installation du kit
de finition.
Modèle T2753
Desserrez le capuchon d’essai (1) et jetez-le.
Modèle T4753
Enlevez la vis de calage (1). Retirez le capuchon d’essai (2)
et jetez-le.
