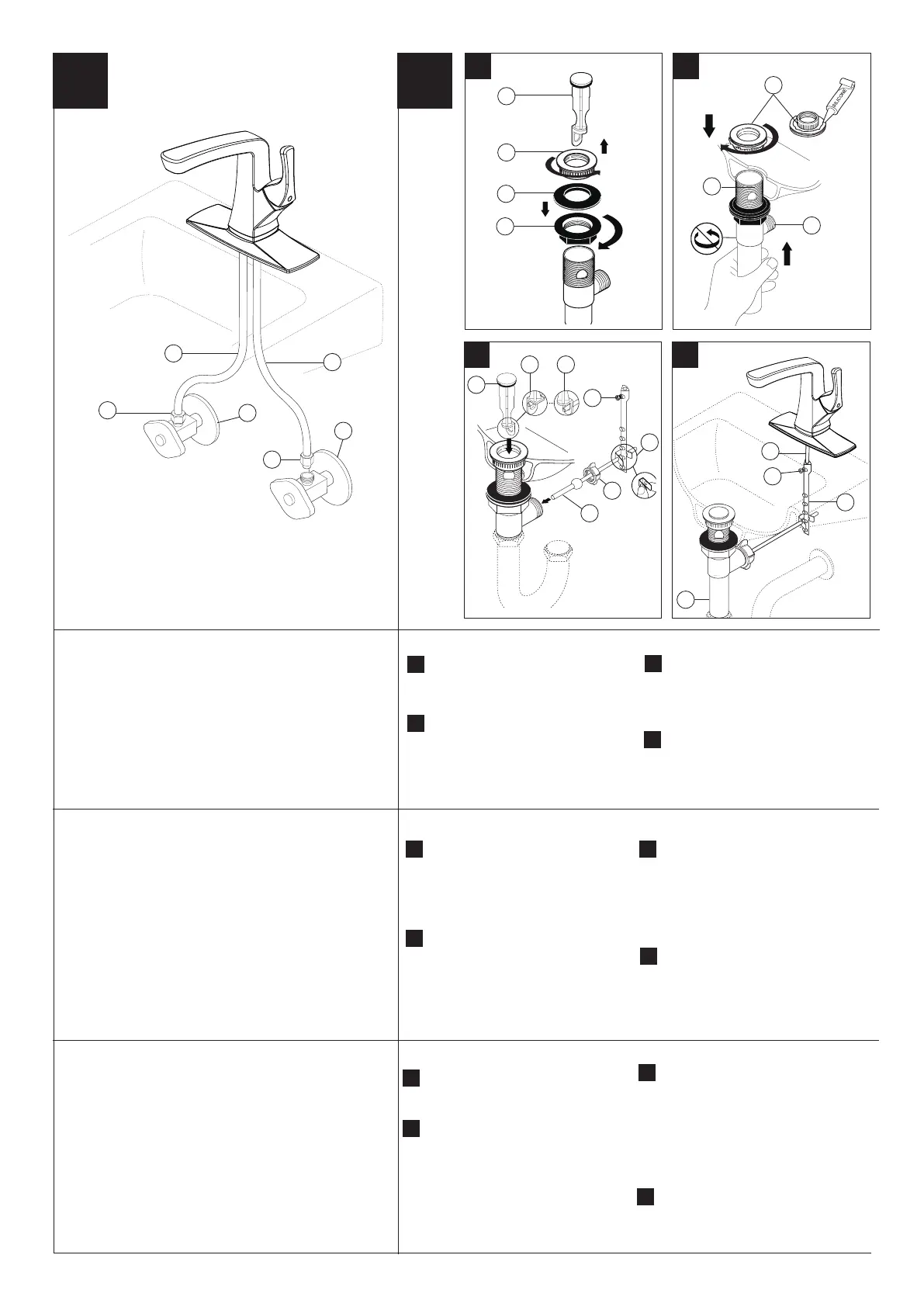

CONNECT TO WATER SUPPLIES.
RACCORDEMENT À LA TUYAUTERIE D’ALIMENTATION.
CONECTE LOS SUMINISTROS DE AGUA.
Make sure all ttings and end connections are free of
debris. Faucet connections (1) are 3/8" compression ttings.
Secure metal nut on faucet supply hoses (2) to supply valve
connection (3) and hand tighten, then tighten one additional
revolution with wrench. DO NOT OVERTIGHTEN. Repeat
for other hose connection making sure the hose with the hot
label is connected to the hot supply valve and the other hose
is connected to the cold supply valve. WARNING: Do not use
pipe dope or other sealants on water connections.
Asegúrese de que todos los accesorios y conexiones nales
estén libres de residuos. Los accesorios de grifo (1) son los
accesorios de compresión 3/8". Sujete la tuerca metálica en
las mangueras de suministro de grifo (2) a la conexión de
la válvula de suministro (3) y apriétela manualmente, luego
apriete una vuelta adicional con la llave inglesa. NO LA
APRIETE DEMASIADO. Repita con la otra conexión de la
manguera asegurándose de que la manguera con la etiqueta
de color rojo está conectado a la válvula de suministro de
agua caliente y la manguera con la se conecta a la válvula
de suministro de agua fría. ADVERTENCIA: No utilice
el pegamento para tuberías u otros selladores sobre las
conexiones de agua.
Veillez à ce que les raccords et les terminaisons soient
exempts de débris. Les raccords de robinet (1) sont des
raccords de compression de 3/8’’. Serrez l’écrou en métal
sur le tuyau d’alimentation du robinet (2) à la connexion
de la valve d’alimentation (3) et serrez à la main, ensuite
serrez un tour additionnel avec une clé. NE PAS TROP
SERRER. Répéter pour l'autre raccord de tuyau en s'assurant
que le tuyau avec l'étiquette rouge est reliée à la soupape
d'alimentation en eau chaude et le tuyau avec est reliée à la
vanne d'alimentation en eau froide. AVERTISSEMENT : Ne
pas utiliser de pâte lubriante ou matériaux d’étanchéité sur
les raccordements d’eau.
1
3
3
3
Install Pop-Up Assembly
Instale el Ensamble de Desagüe Automático
Installez le renvoi mécanique
Remove stopper (1) and ange (2).
Screw nut (3) all the way down.
Push black gasket (4) down.
Apply silicone to underside of ange (1).
Insert body (2) into sink. Screw ange
onto body. Pivot hole (3) must face
back of sink. Tighten nut/gasket, clean
excess silicone.
Remove pivot nut (1). Install horizontal
rod (2) and stopper (3) as removable
(4) or non-removable (5). Hand tighten
pivot nut. Attach horizontal rod to strap
(6) using clip (7).
A
.
B
.
C
.
D
.
Insert lift rod (1) through faucet and into
strap (2). Tighten screw (3). Connect
assembly to drain (4).
A
.
Quite el tapón (1) y el reborde (2).
Atornille la tuerca (3) completamente
hasta abajo. Empuje el empaque
negro (4) Poussez le joint noir (4)
vers le bas.
B
.
C
.
Quite la tuerca del pivote (1). Instale la
barra horizontal (2) y el tapón (3) como
desmontable (4) o fijo (5). Apriete
a mano la tuerca del pivote. Una la
barra horizontal a la barra chata (6)
utilizando el gancho (7).
D
.
A
.
Enlevez la bonde (1) et la collerette (2).
Vissez l’écrou (3) à fond. Poussez le
joint noir (4) vers le bas.
B
.
Appliquez du composé d’étanchéité
à la silicone sous la collerette (1).
Introduisez le corps (2) du renvoi dans
l’évier. Vissez la collerette sur le corps.
Le trou du pivot (3) doit faire face à
l’arrière de l’évier. Serrez l’écrou contre
le joint et enlevez le surplus de composé
d’étanchéité.
Introduzca la barre de alzar (1) a través
de la llave y dentro en la barra chata
(2). Apriete el tornillo (3). Conecte el
ensamble al desagüe (4).
Aplique silicón a la parte interior del
reborde (1). Inserte el cuerpo (2) en el
lavamanos. Atornille el reborde encima
del cuerpo. El hoyo del pivote (3) debe
de estar de la parte a la llave. Apriete
la tuerca/empaque, limpie el exceso de
silicón.
Enlevez l’écrou de pivot (1). Installez
la tige horizontale (2) et la bonde (3)
pour qu’elle soit amovible (4) ou non
amovible (5). Serrez l’écrou de pivot
à la main. Fixez la tige horizontale au
feuillare (6) à l’aide de l’agrafe (7).
C
.
D
.
Introduisez la tirette (1) dans le robinet
et le feuillard (2). Serrez la vis (3).
Raccordez l’ensemble au renvoi (4).
A. B.
C. D.
2
2
1
1
4
3
3
54
3
6
7
2
1
1
3
2
4
3 101693 Rev. B
