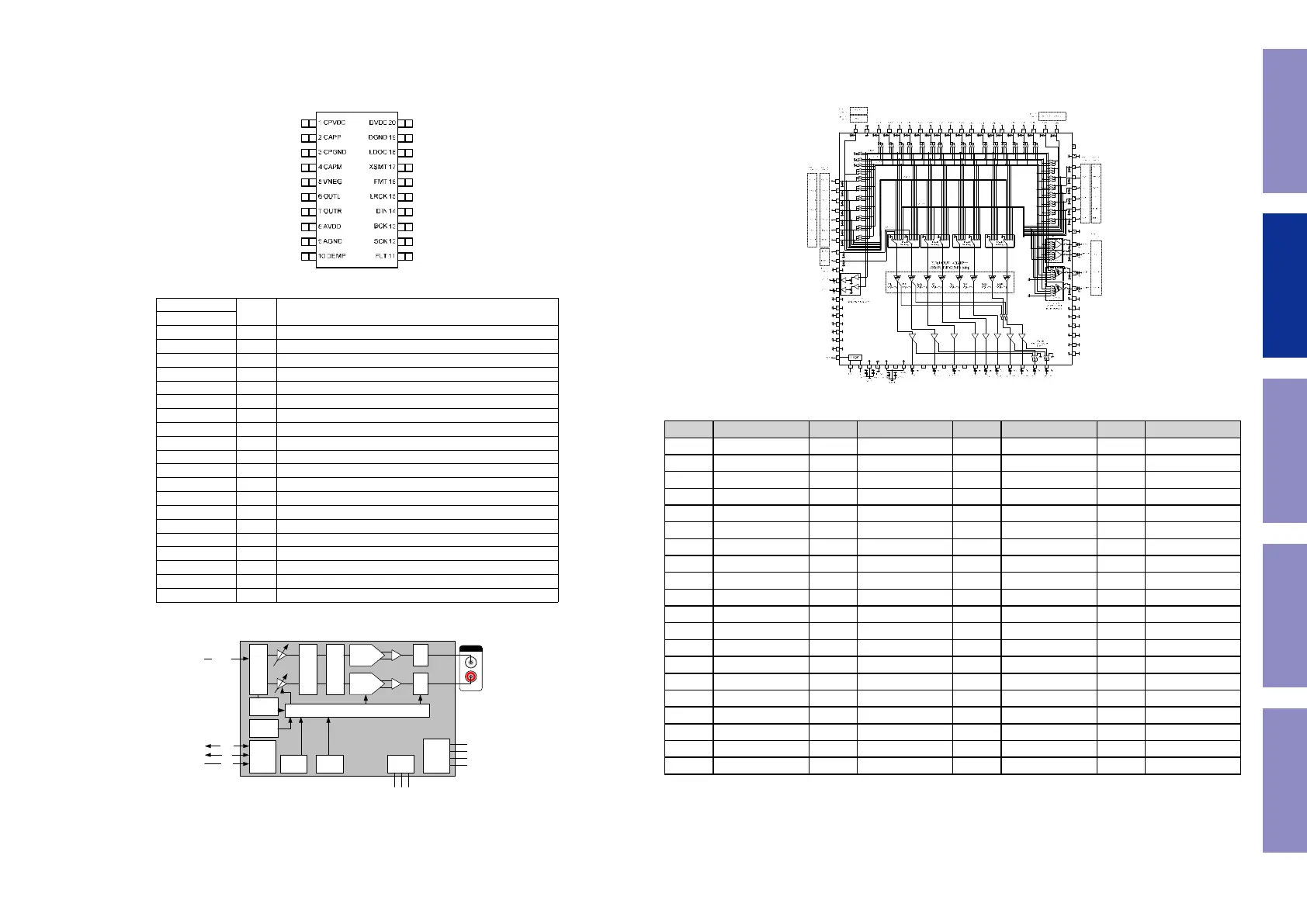

PCM5100 (HDMI:U1052)
PCM5100 Block Diagram
PCM5100, PCM5101, PCM5102
SLAS764 – MAY 2011
www.ti.com
DEVICE INFORMATION
TERMINAL FUNCTIONS, PCM510x
PCM510X (top view)
Table 2. TERMINAL FUNCTIONS, PCM510x
TERMINAL
I/O DESCRIPTION
NAME NO.
CPVDD 1 - Charge pump power supply, 3.3V
CAPP 2 O Charge pump flying capacitor terminal for positive rail
CPGND 3 - Charge pump ground
CAPM 4 O Charge pump flying capacitor terminal for negative rail
VNEG 5 O Negative charge pump rail terminal for decoupling, -3.3V
OUTL 6 O Analog output from DAC left channel
OUTR 7 O Analog output from DAC right channel
AVDD 8 - Analog power supply, 3.3V
AGND 9 - Analog ground
DEMP 10 I De-emphasis control for 44.1kHz sampling rate
(1)
: Off (Low) / On (High)
FLT 11 I Filter select : Normal latency (Low) / Low latency (High)
SCK 12 I System clock input
BCK 13 I Audio data bit clock input
DIN 14 I Audio data input
LRCK 15 I Audio data word clock input
FMT 16 I Audio format selection : I
2
S (Low) / Left justified (High)
XSMT 17 I Soft mute control : Soft mute (Low) / soft un-mute (High)
LDOO 18 - Internal logic supply rail terminal for decoupling
DGND 19 - Digital ground
DVDD 20 - Digital power supply, 3.3V
(1) Failsafe LVCMOS Schmitt trigger input
6
Copyright © 2011, Texas Instruments Incorporated
Audio Interface
8x Interpolation Filter
32bit ∆Σ Modulator
Current
Segment
DAC
Current
Segment
DAC
I/V I/V
Analog
Mute
Analog
Mute
Zero
Data
Detector
UVP/Reset
PLL Clock
Power
Supply
Ch. PumpPOR
Clock Halt
Detection
Advanced Mute Control
MCK
BCK
LRCK
CAPP
CAPM
VNEG
LINE OUT
DIN (i2s)
PCM510x
CPVDD (3.3V)
AVDD (3.3V)
DVDD (3.3V)
GND
PCM5100, PCM5101, PCM5102
SLAS764 – MAY 2011
www.ti.com
Table 1. Differences Between PCM510x Devices
Part Number Dynamic Range SNR THD
PCM5102 112dB 112dB –93dB
PCM5101 106dB 106dB –92dB
PCM5100 100dB 100dB –90dB
spacer
Figure 1. PCM510x Functional Block Diagram
2 Copyright © 2011, Texas Instruments Incorporated
BD34704KS2 (INPUT : IC4200)
PIN No. SYMBOL PIN No. SYMBOL PIN No. SYMBOL PIN No. SYMBOL
1 DA 21 GND 61 SBLIN 41 INR9(SBRIN2)
2 CL 22 GND 62 SRIN 42 INL9(SBLIN2)
3 VCC 23 GND 63 SLIN 43 INR8
4 DGND 24 GND 64 CIN 44 INL8
5 VEE1 25 GND 65 SWIN 45 INR7
6 N.C. 26 GND 66 FRIN 46 INL7
7 VEE2 27 GND 67 FLIN 47 INR6
8 OUTFL 28 SUBR 68 FRIN3 48 INL6
9 N.C. 29 SUBL 69 FLIN3 49 INR5
10 OUTFR 30 RECR 70 GND 50 INL5
11 N.C. 31 RECL 71 ADCR 51 INR4
12 OUTSW 32 GND 72 ADCL 52 INL4
13 N.C. 33 INR12(FRIN2) 73 GND 53 INR3
14 OUTC 34 INL12(FLIN2) 74 GND 54 INL3
15 OUTSL 35 INR11(CIN2) 75 GND 55 INR2
16 OUTSR 36 INL11(SWIN2) 76 GND 56 INL2
17 OUTSBL 37 INR10(SRIN2) 77 GND 57 INR1
18 OUTSBR 38 INL10(SLIN2) 78 GND 58 INL1
19 OUTPL 39 GND 79 GND 59 GND
20 OUTPR 40 N.C. 80 CHIP 60 SBRIN
Datasheet
○製品構造：シリコンモノリシック集積回路 ○耐放射線設計はしておりません。
1/32
Target Specification
© 2015 ROHM Co., Ltd. All rights reserved.
2015.2.25 Rev.002
www.rohm.co.jp
TSZ22111・14・001
ホームシアタ用サウンドプロセッサシリーズ
マイクロステップボリューム搭載
7.1ch 高音質サウンドプロセッサ
BD34704KS2
概要
音質を向上させるために、使用するオペアンプの特性
ならびに素子の配置配線を見直すことで、入出力間での
音質劣化がない 8ch 独立ボリュームを実現しました。
ローム独自のマイクロステップボリューム技術を搭載
しており、音楽再生中にボリュームを切替えた場合のポ
ップノイズを極力抑制できるため、高品位なセットに
最適です。最大ゾーン 3 まで対応可能な 12 シングル
エンド入力セレクタ、2 系統マルチ入力セレクタを内蔵
しており、多数の信号源を接続することができます。
特長
12 シングルエンド入力セレクタ内蔵
(マルチ入力、REC 出力、SUB 出力を使用しない場合
は最大 18 シングルエンド入力まで拡張可能)
マイクロステップボリュームにより、
不快なボリューム切替えノイズを軽減
ゾーン 3 対応
ゾーン用の 2ch ボリューム搭載
2 線シリアルバスコントロールは、3.3/5V に対応
用途
AV レシーバ、ホームシアタシステムに最適。
重要特性
全高調波歪率: 0.0004%(Typ)
最大出力電圧: 4.2Vrms(Typ)
出力雑音電圧: 1.2μVrms(Typ)
残留雑音電圧: 1.0μVrms(Typ)
チャンネル間クロストーク: -105dB(Typ)
セレクタ間クロストーク: -105dB(Typ)
パッケージ W(Typ) x D(Typ) x H(Max)
SQFP-T80C 16.00mm x 16.00mm x 1.60mm
SQFP-T80C
基本アプリケーション回路
Figure 1. 応用回路例
TARGET SPECIFICATION
59
