4. 組立(1)
(1) ピックアップのショートはずし
ピックアップの 24P-FFC を基板へ接続後、2ヶ所の
ショートをはずします。
(2) クランプベースの仮置き
レーザーから目を保護する為、クランプベースを仮置
きします。
(3) トラバースユニットをアップする。
SACD モジュール基板の接続ワイヤー
(a) CY082:電源用の 8P-PH ワイヤー接続
(b) CX052:ローディング用の電源 (1) ワイヤー接続
(c) CX053:ローディング用の電源 (2) ワイヤー接続
(d) CX151:スピンドル用 15P-FFC 接続
(e) CY251:データ転送用 25P-FFC 接続
(f) CY252:データ転送用 25P-FFC 接続
5. 組立(2)
(1) クランプベースダンパーへのアセクロ貼付
クランプベースダンパー裏面の突起 3 箇所へアセテー
トクロステープを貼付します。
(2) クランプベースの取付
クランプベースダンパーを挿入し、3 箇所の突起でクラ
ンパーの位置決めを行います。3mmP タイトネジ (b)6
本で、クランプベースを取付けます。
6. 組立(3)
(1) クランプベースダンパーからアセクロはがし
クランプベースダンパー裏面の突起 3 箇所からアセ
テートクロステープをはがします。
(2) クランプベースダンパーの取付
クランプベースダンパーを、クランプベースに先程と
反対向きに挿入します。2.6mm マシンネジ (a)4 本で、
クランプベースダンパーを取付けます。

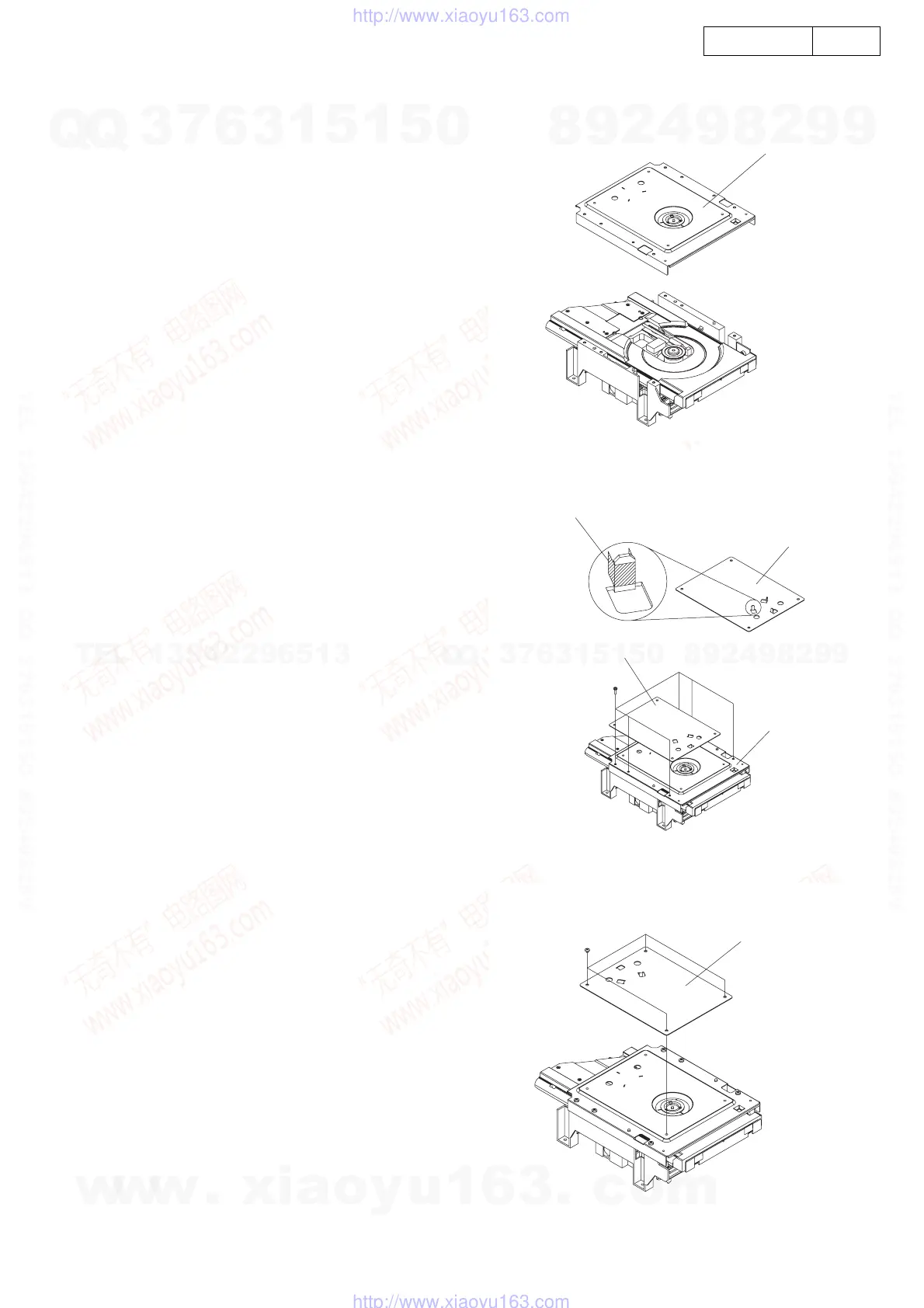

クランプベース
