DCM-390/290/27/500AE

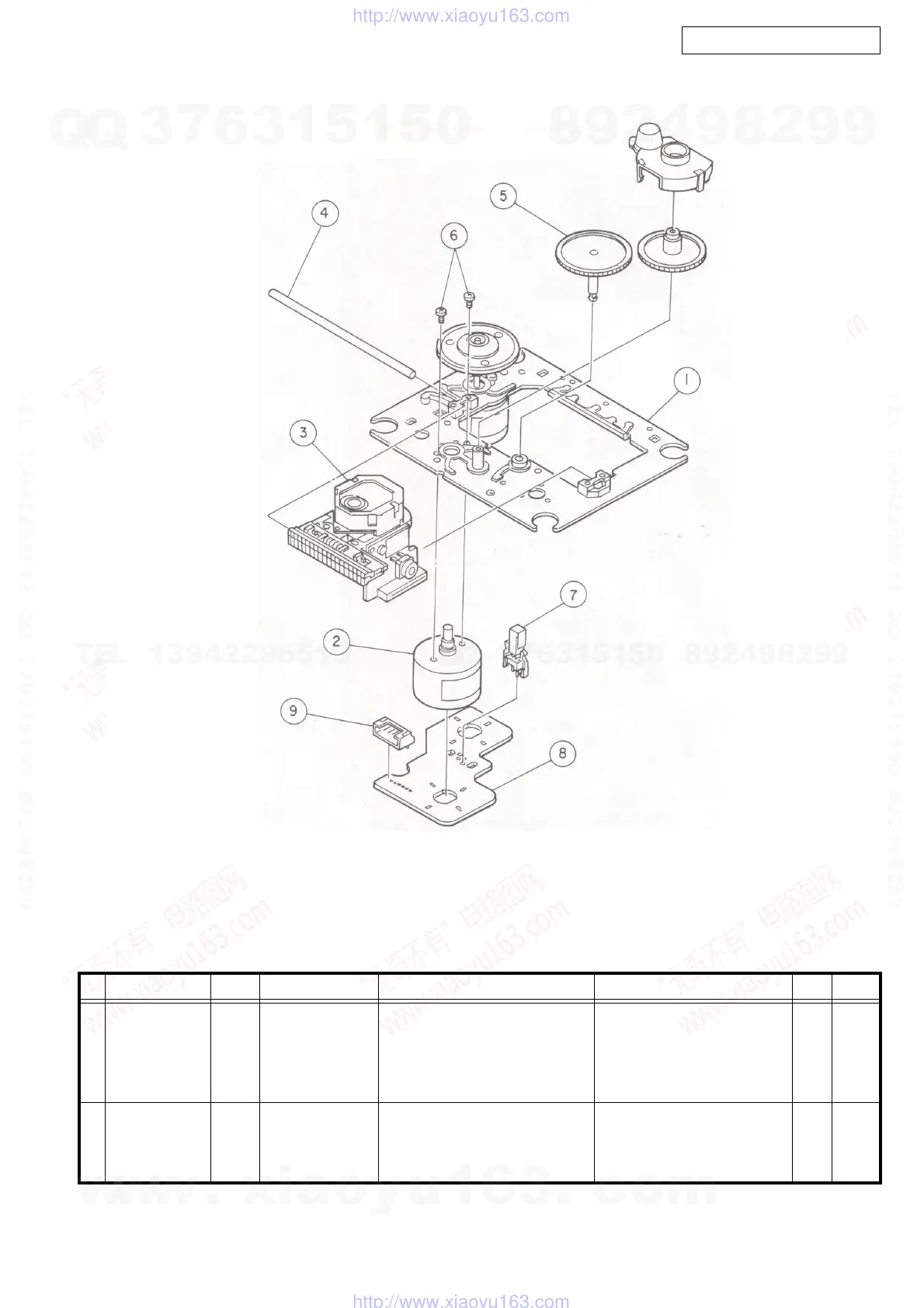

EXPLODED VIEW OF CD MECHANISM UNIT (CD TRAV/UNIT KSM-213CCM)
PARTS LIST OF CD MECHANISM UNIT
＊本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。
＊ The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions.
＊"nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。
＊ Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.
Ref.No. nsp Part No. Part Name Remarks Q'ty New
1 nsp 00D SX2 6258 771 MOTOR CHASSIS ASS'Y 1
2 nsp 00D SX2 6257 691 MOTOR GEAR ASS'Y 1
3 nsp 00D S88 4841 509 OPTICAL PU KSS-213C 1
4 nsp 00D S26 2690 801 SLIDE SHAFT 1
5 nsp 00D S26 2690 701 GEAR(A)(S) 1
6 nsp 00D S76 2125 510 SCREW 2x3 2
7 nsp 00D S15 7208 511 LEAF SW 1
8 nsp 00D S16 3967 812 MOTOR (6P) (S) PCB 1
9 nsp 00D S15 6472 211 6P CONNECTOR (PIN) 1
