Datenblatt Revision 2 - Stand: 20.07.2015 Data sheet Revision 2 - Issue date: 20.07.2015
OPEN 600 EMS

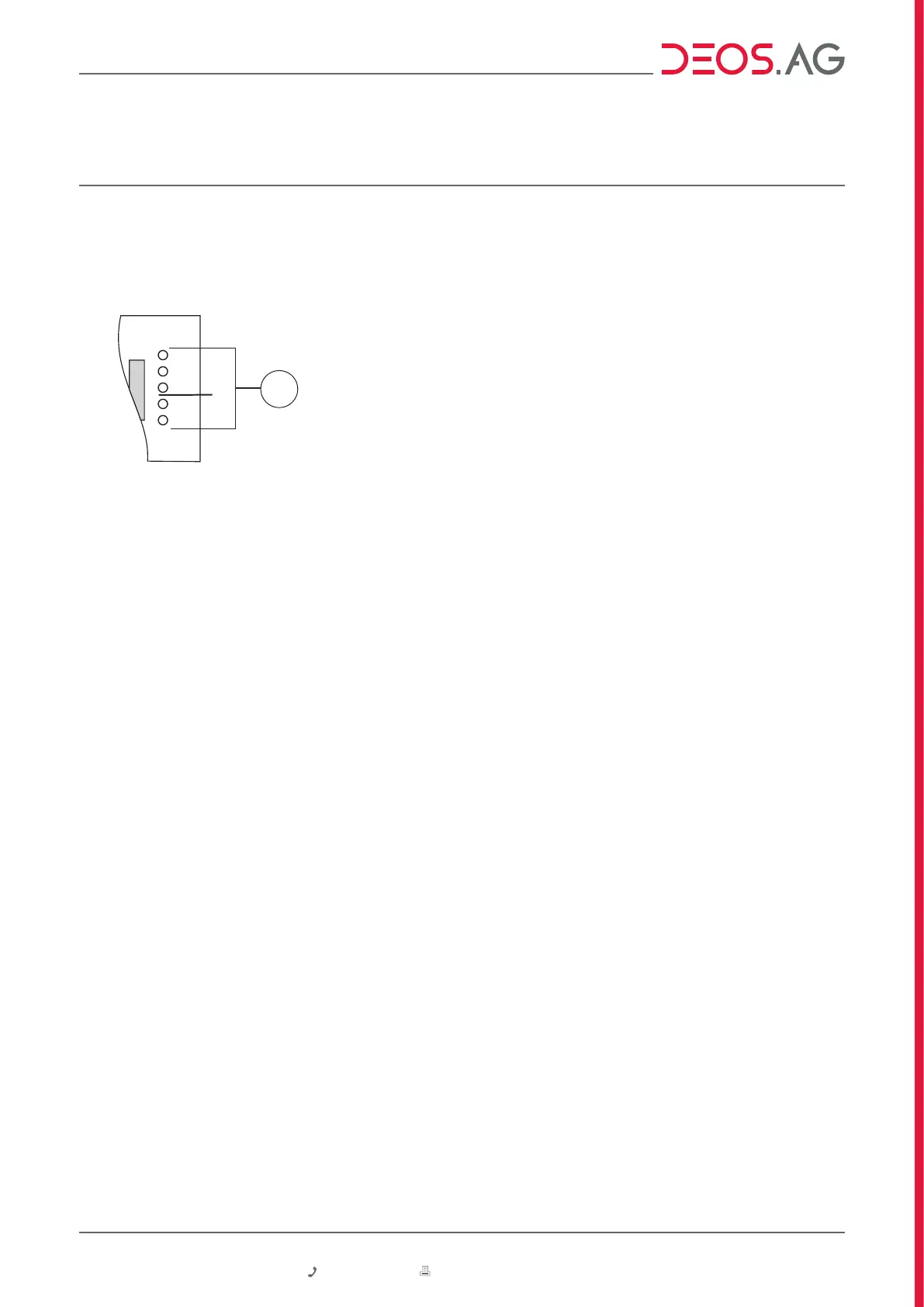

Kontaktbelegung Spannungsversorgung und CAN-Bus
Contacts layout power supply and CAN-bus
5
CG
H
+ 24V
L
0V
T-ON
CAN-Bus für OPEN IO Module
CAN-bus for OPEN IO modules
Anschlusskontakte für Brückenbusstecker
contacts for bridge bus connectors
PIN / Pin Signal / signal
CG CAN-Ground
H CAN-High
L CAN-Low
Spannungsversorgung für OPEN IO Module
Power supply for OPEN IO modules
Anschlusskontakte für Brückenbusstecker
contacts for bridge bus connectors
PIN / Pin Signal / signal
0 V Masse / GND
+24 V +24 V DC
Hinweis:
Bis zu 5 OPEN IO Module können direkt über den
Brückenbusstecker der OPEN EMS mit Spannung versorgt werden.
Beim Anschluss weiterer OPEN IO Module muss eine weitere
externe Einspeisung der Spannungsversorgung erfolgen.
Note:
Up to 5 OPEN IO modules can be connected directly to the OPEN
EMS via the bridge bus connector (BBS) without an external power
supply.
When connecting more OPEN IO modules it has to be used a
further power supply.
