OPEN 600 EMS

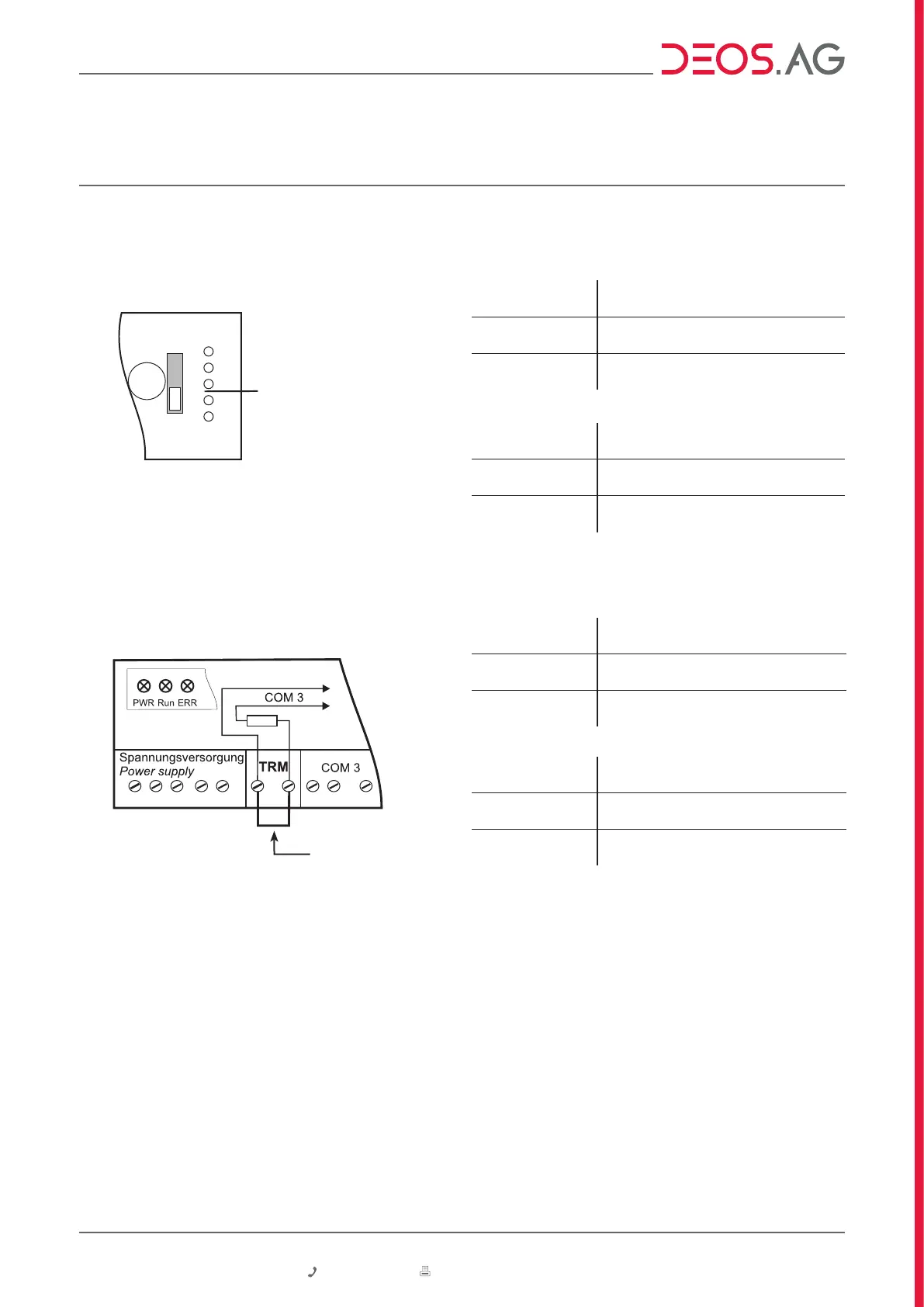

Termination CAN-Bus
T-ON
T-OFF
4
CG
H
+ 24V
L
0V
Termination COM 3 (RS 485)
Busabschlusswiderstand für den CAN-Bus
Schalterstellung Funktion
T-ON Busabschlusswiderstand
(Termination) eingeschaltet
T-OFF Busabschlusswiderstand
(Termination) ausgeschaltet
Termination for the CAN-bus
Switch position Function
T-ON Bus-terminating resistor on
T-OFF Bus-terminating resistor off
Drahtbrücke / wire strap
Busabschlusswiderstand für COM 3 (RS485)
Funktion
Drahtbrücke
angeschlossen
Busabschlusswiderstand
(Termination) eingeschaltet
ohne Drahtbrücke Busabschlusswiderstand
(Termination) ausgeschaltet
Bus termination for COM 3 (RS485)
Function
wire strap
connected
Bus-terminating resistor on
without wire strap Bus-terminating resistor off
