OPEN 600 EMS

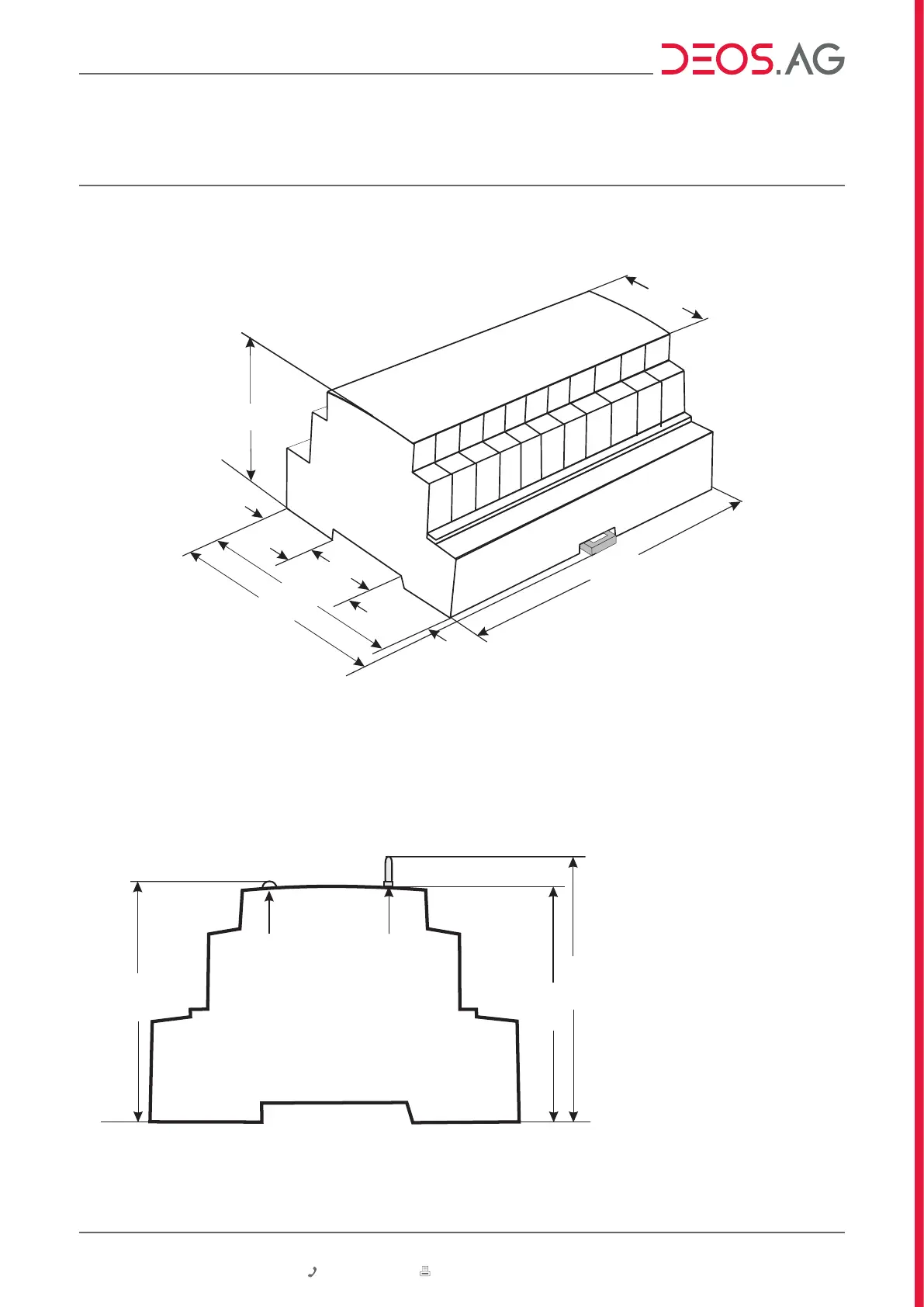

Maßzeichnung Dimensions
Abmessungen (BxTxH): 160 mm x 60 mm x 90 (98) mm
Dimensions (WxDxH): 160 mm x 60 mm x 90 (98) mm
60 mm
60,5 mm
68 mm
LED
LED
Handschalter
Manual switch
27,5 mm
45 mm
27,5 mm
35 mm
90 mm
160 mm
60 mm
B (W)
H (H)
T (D)
98 mm
Hinweise:
• Maß für Handschalter nur bei Auto-
mationsstationen mit Handbediene-
bene
• Maß für LED nur bei Automationssta-
tionen mit LED Anzeigen
Note:
•Measure for manual switch only for
controller with manual control
•Measure for LED only for controller
with LED display
