8

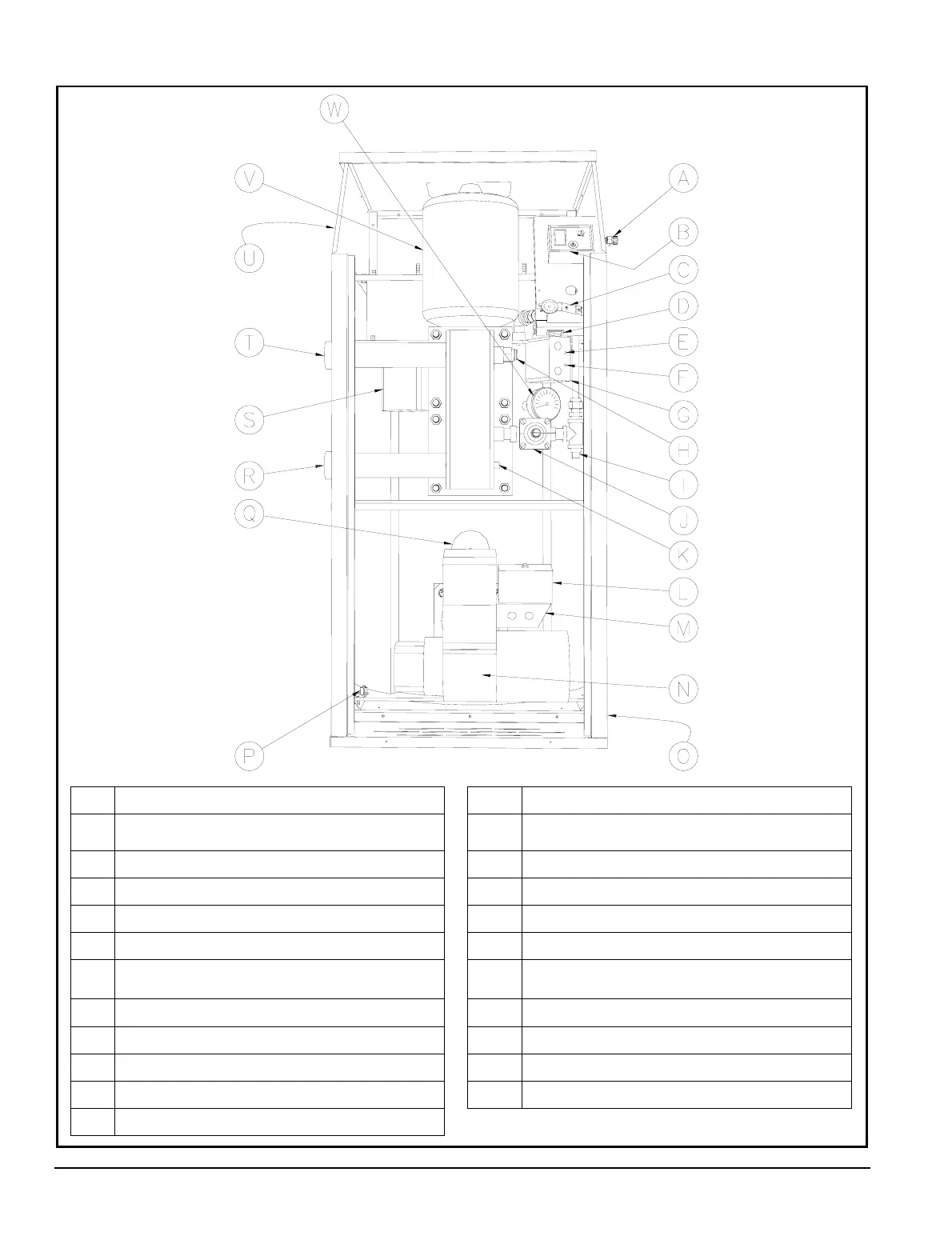

FIGURE 1
A Évent purgeur d’air
M Boîte électrique de jonction et d’alimentation
B
Limiteur de température de sortie d’eau (ajustement, max.
= 130
o
F, diff = 10
o
F)
N Brûleur au mazout
C Thermostat de piscine
O Soupape de drainage (au bas et à l’arrière de l’appareil)
D Interrupteur ON-OFF
P Prise de mise à la terre et continuité des masses
E Lumière verte, niveau correct
Q Porte d’observation de la flamme
F Lumière rouge, bas niveau
R Sortie d’eau du chauffe-piscine
G Contrôle de bas niveau
S
Contrôle opérationnel de la haute température (HI = 180-
160
o
F, LOW = 170-150
o
F)
H Sonde du thermostat de la piscine
T Entrée d’eau du chauffe-piscine
I Bouchon de drainage 1/2" NPT
U Soupape de sécurité
J Régulateur d’alimentation d’eau et clapet anti-retour
V Réservoir d’expansion
K Sonde du contrôle de température de sortie d’eau
W Thermomanomètre
L Relais de combustion d brûleur au mazout
DNS-0527 Rév. B
