Page 3SI-6-17-10-G
10. Installer la cartouche et le joint
d’étanchéité neufs.
Consigne d'entretien
SI-6-17-10-G
Remplace SI-6-17-10-F

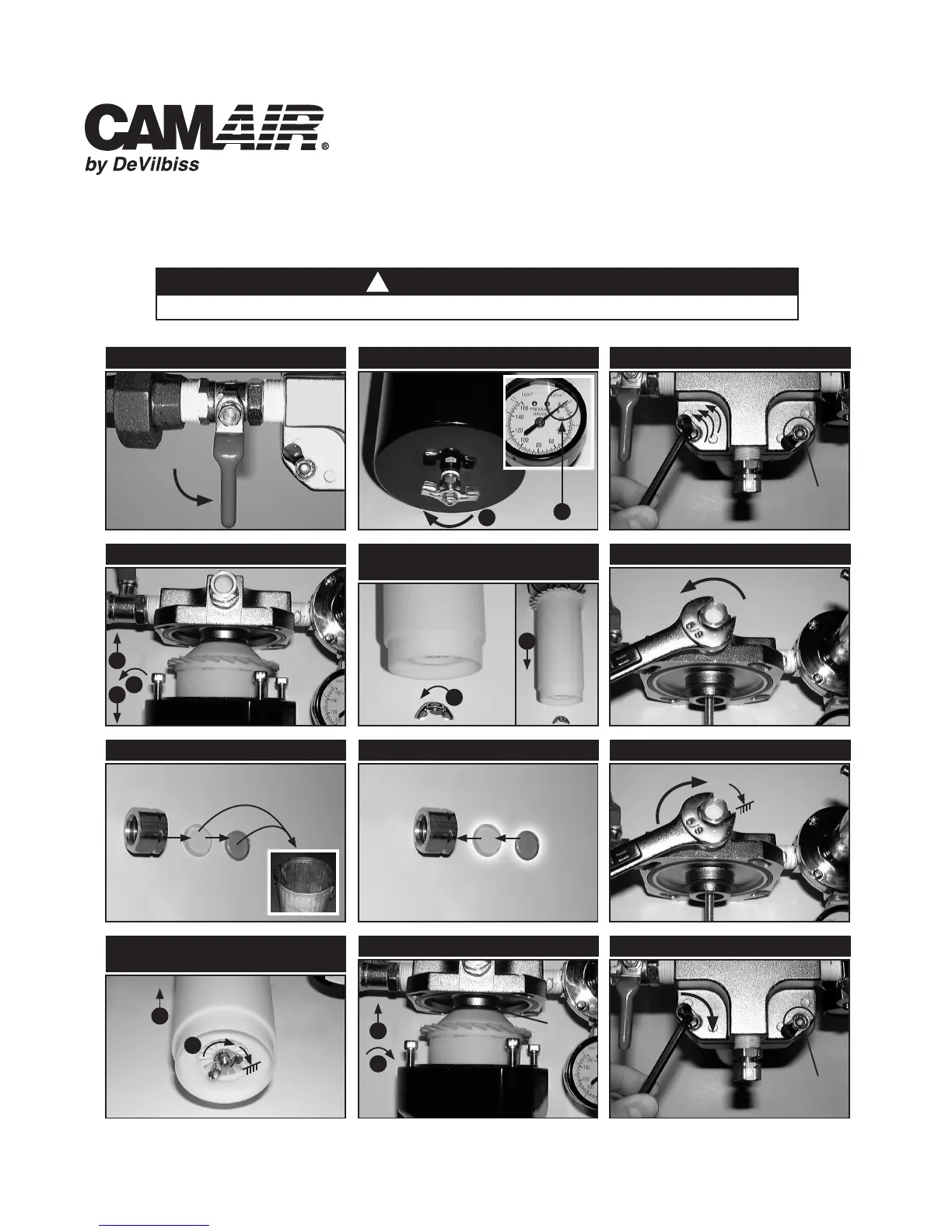

130524 QC3 CARTOUCHE DE REMPLACEMENT
LA CARTOUCHE COMPREND LE JOINT D’ÉTANCHÉITÉ, LA FENÊTRE DE TÉMOIN ET LE PAPIER ANTIHUMIDITÉ
2. Relâcher la pression.
7. Remplacer l'indicateur...
1. Fermer l'alimentation en air.
4. Retirer le réservoir.
3. Desserrer 4 vis (3 tours chaque).
6. Remplacer l'indicateur – retirer l'écrou.
9. Serrer doucement l'écrou.
12. Serrer les vis à fond.
5. Retirer la cartouche et le joint
d’étanchéité neufs.
8. Installer la fenêtre et le papier neufs.
11. Installer le réservoir.
4 vis
3 tours
1
2
1
3
2
2
1
...retirer le papier et la fenêtre...
... jeter les vieilles
pièces.
NE PAS TROP SERRER
1
2
1
2
4 vis
AVERTISSEMENT
RISQUE DE BLESSURES – RELÂCHER COMPLÈTEMENT LA PRESSION D'AIR AVANT D'EFFECTUER TOUT ENTRETIEN.
!
• La fiche signalétique SDS-55 est disponible sur demande au www.autorefinishindevilbiss.com.
• La cartouche usagée est non dangereuse et peut être mise au rebut selon les règlements locaux.
NE PAS TROP
SERRER
joint
d’étanchéité
