PORTUGUÊS
10

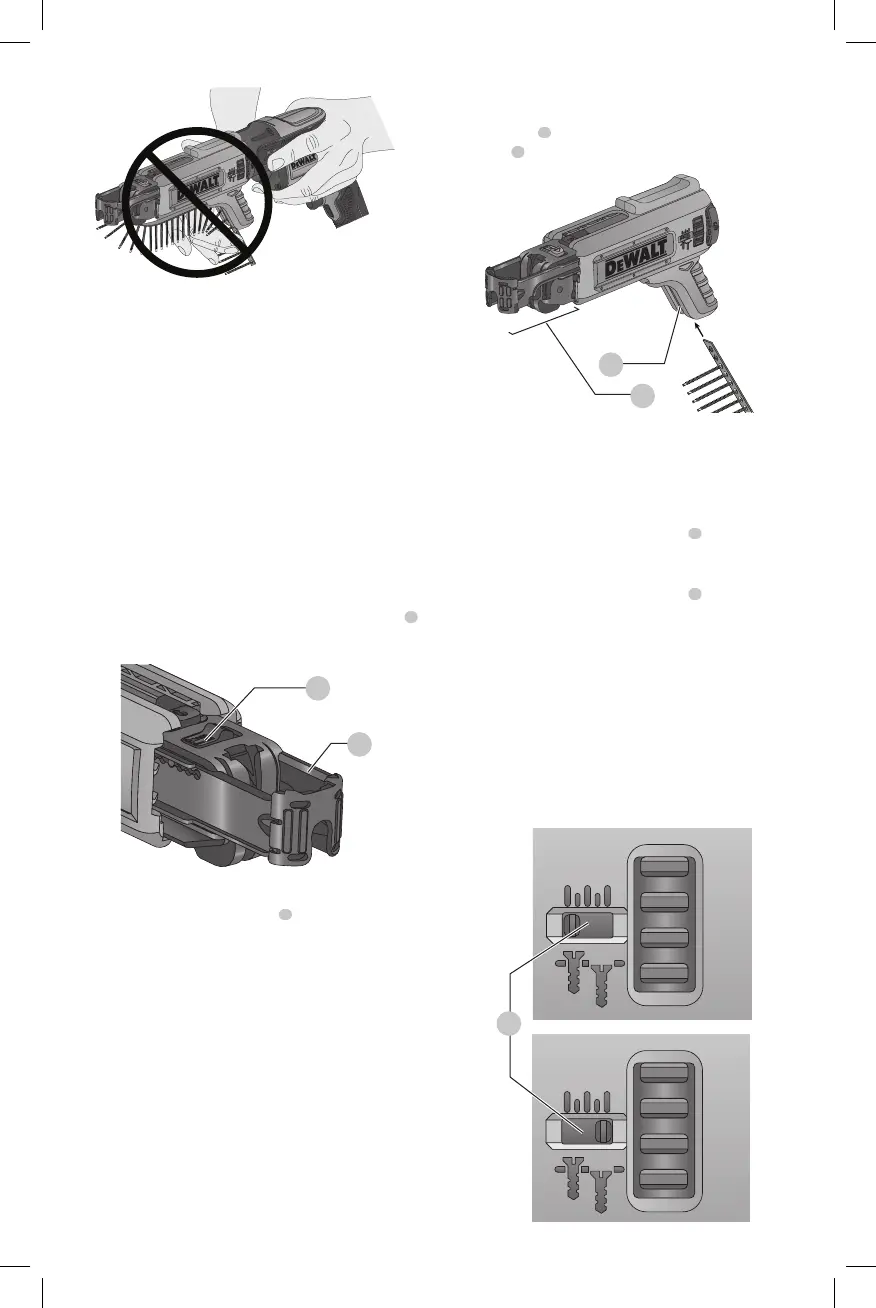

Fig. D
Fixação do comprimento do mecanismo
de parafusos (Fig. E)
Este mecanismo foi concebido para comprimentos
de parafusos de 20-50 mm (1”- 2”). Se não acertar o
comprimento de parafuso correto, pode fazer com os
parafusos não sejam fixados com precisão o que pode
resultar na incapacidade de avançar para o próximo
parafuso ou parafusos que não foram fixados corretamente.
A base tem ranhuras específicas marcadas para cada um dos
parafusos mais comuns, no entanto, este acessório ainda
pode conduzir qualquer parafuso de tamanho entre 20-50
mm (1”- 2”). Para acomodar parafusos menos comuns,
ajuste até a próxima ranhura mais longa.
CUIDADO: Não faça nenhum ajuste enquanto uma
tira de parafuso estiver no mecanismo.
1. Deslize a guia de ajuste de comprimento de parafuso
2
à esquerda.
Fig. E
2
5
2. Segurando a guia de ajuste do comprimento do
parafuso no lugar, ajuste a base
5
para o comprimento
desejado.
3. Solte a guia de ajuste do comprimento do parafuso.
Certifique-se de que o pino de travamento retornou
completamente e se encontra na posição correta.
Inserção das tiras de parafusos (Fig. F)
AVISO! Use apenas tiras de parafuso que são adequadas para
este mecanismo. Insira apenas as tiras de parafuso quando a
alimentação de aparafusadora está desligada e que o gatilho
é bloqueado.
O uso adequado de tiras de parafuso reduzirá o risco de
lesões, reduzirá emperramento e impede que os parafusos
danifiquem a peça de trabalho. Para melhor desempenho,
use tiras novas, intactas e sem detritos.
1. Peque uma tira de parafuso que prende a parte de
plástico e alimente a partir da parte inferior da guia
de parafuso
1
e a parte inferior do mecanismo de
avanço
4
.
Fig. F
4
1
2. Continue alimentando a tira até que o primeiro parafuso
fique na primeira ranhura abaixo da broca de fixação.
Fixação de profundidade do parafuso
(Fig. A, G)
Vire o ajuste de profundidade de precisão
3
no sentido
anti-horário (como visto de trás da ferramenta) para reduzir
a profundidade de fixação do parafuso na peça de trabalho.
Vire o ajuste de profundidade de precisão
3
no sentido
horário para aumentar a profundidade da fixação do
parafuso na peça de trabalho.
Existe um indicador ao lado da roda de ajuste que exibe
a configuração de profundidade do parafuso. Quando
o deslizador (12) do medidor está mais o mais distante
possível do nariz da ferramenta, a profundidade de
aparafusamento está fixada na posição mais profunda
possível.
Quando o deslizador está mais próximo do nariz da
ferramenta, a profundidade de aparafusamento é fixada
como posição (mais elevado).
Fig. G
12
