ESPAÑOL
3
• Los orificios de ventilación suelen cubrir piezas en
movimiento, por lo que también se deben evitar. Las
piezas en movimiento pueden atrapar prendas de vestir
sueltas, joyas o el cabellolargo.
• No opere esta herramienta durante períodos
prolongados. La vibración provocada por la acción de la
herramienta puede ser peligrosa para sus manos y brazos.
Utilice guantes para mayor amortiguación y descanse con
frecuencia para limitar el riesgo de exposición.
ADVERTENCIA: Si el enchufe o el cable de
alimentación están dañados lo debe reemplazar
el fabricante o su representante o por una persona
igualmente calificada para evitar peligro.
GUARDE ESTAS INSTRUCCIONES PARA
VOLVER A CONSULTAR EN EL FUTURO
COMPONENTES (FIG. A)
ADVERTENCIA: Nunca modifique la herramienta
eléctrica, ni tampoco ninguna de sus piezas. Podría
producir lesiones corporales odaños.
Consulte la Figura 1 al principio de este manual para
obtener una lista completa de loscomponentes.
USO DEBIDO
Este mecanismo cargador de tornillos para tablaroca está
diseñado para ser utilizado con la pistola atornilladora
inalámbrica DCF620 o DCF621
para el atornillado
profesional de tiras de tornillos.
NO utilice la herramienta en condiciones de humedad o en
presencia de líquidos o gasesinflamables.
Este mecanismo cargador de tornillos para tablaroca es una
herramienta eléctrica profesional. NO permita que los niños
toquen la herramienta. Si el operador no tiene experiencia
operando esta herramienta, su uso deberá sersupervisado.
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta
y desconéctela de la fuente de alimentación
antes de realizar ajustes o de retirar/instalar
dispositivos o accesorios. Un arranque accidental
podría causarlesiones.
Instalación de la broca del atornillador
para tiras de tornillos (Fig. A, B)
AVISO: Para el funcionamiento adecuado utilice solamente la
broca de atornillador para tiras de tornillos
(catálogo
número: DWA6PHC2).
1. Extraiga la nariz de rotor de la pistola atornilladora.
2. Para sacar la broca y el portabrocas:
a. Agarre el portabrocas.
b. Empújelo en la caja de engranaje presionando el
manguito.
c. Gire el portabrocas hasta que el embrague se active.
d. Mientras mantiene el manguito presionado, saque el
portabrocas tirando hacia afuera.
NOTA: Consulte y siga las instrucciones sobre el
cambio de brocas y portabrocas en su manual de la
pistola atornilladora.
3. Empuje y gire la broca para atornillado de tiras de
tornillos
8
en el eje hasta que el bloqueo de bola se
ajuste en la ranura del vástago de la broca.

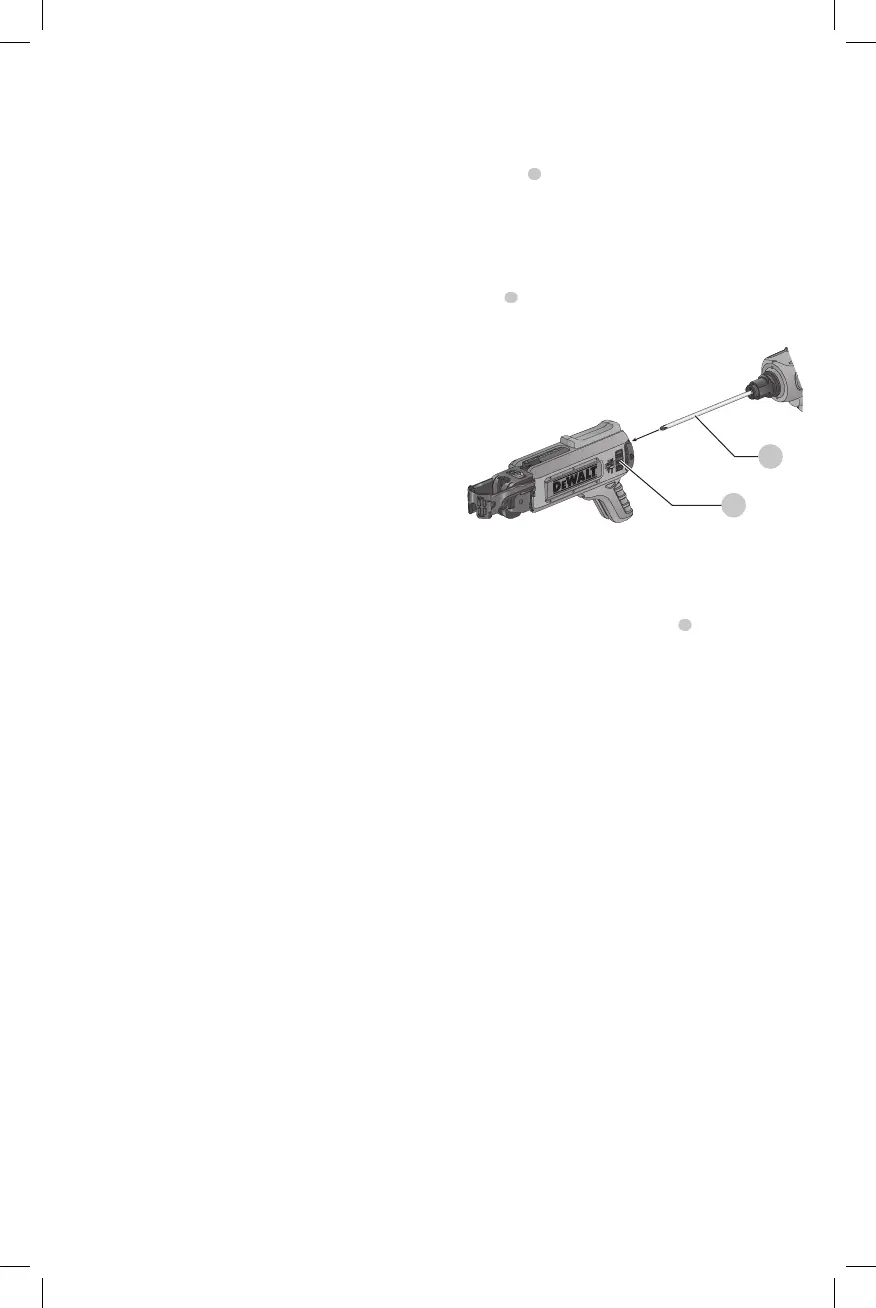

Instalación y extracción del mecanismo
del Atornillador (Fig. B)
Con la nariz de rotor extraída y la broca del atornillador
provista
8
instalada, empuje el mecanismo por encima de
la broca en el atornillador hasta que el mecanismo haga clic
en su sitio y asegúrese de que no se libere.
Fig. B
7
8
NOTA: asegúrese de que la palanca de control del
atornillador se fije en rotación hacia adelante antes de
suuso.
Para extraer el mecanismo, presione y mantenga
presionados los botones de liberación
7
en ambos lados
del accesorio y saque el accesorio de la pistola atornilladora.
OPERACIÓN
ADVERTENCIA: Respete siempre las instrucciones de
seguridad y la reglamentación aplicable.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta
y desconéctela de la fuente de alimentación
antes de realizar ajustes o de retirar/instalar
dispositivos o accesorios. Un arranque accidental
podría causarlesiones.
Posición adecuada de las manos (Fig. C)
ADVERTENCIA: Para reducir el riesgo de lesión
corporal grave, tenga SIEMPRE las manos en una
posición adecuada como se muestra en la FiguraC.
Para tener una posición adecuada de las manos, ponga
una mano en la empuñadura trasera. Tenga cuidado
de no bloquear los orificios de ventilación en la pistola
atornilladora.
