110
SUOMI
Yhdistelmäviisteleikkaus (Kuva S)
Tämä leikkaus on viistosahauksen ja vinoleikkauksen yhdistelmä. Tätä
sahaustyyppiä käytetään kehyksien tai laatikoiden sahaamiseen viistoilla
sivuilla, katso esimerkki kuvastaS.

VAROITUS: Jos sahauskulma vaihtelee kappalekohtaisesti, tarkista,
että viisteen lukitusvipu ja jiirisahan lukitusnuppi on kiinnitetty
hyvin. Ne on kiristettävä sen jälkeen, kun viistekulmaa tai jiirikulmaa
onmuutettu.

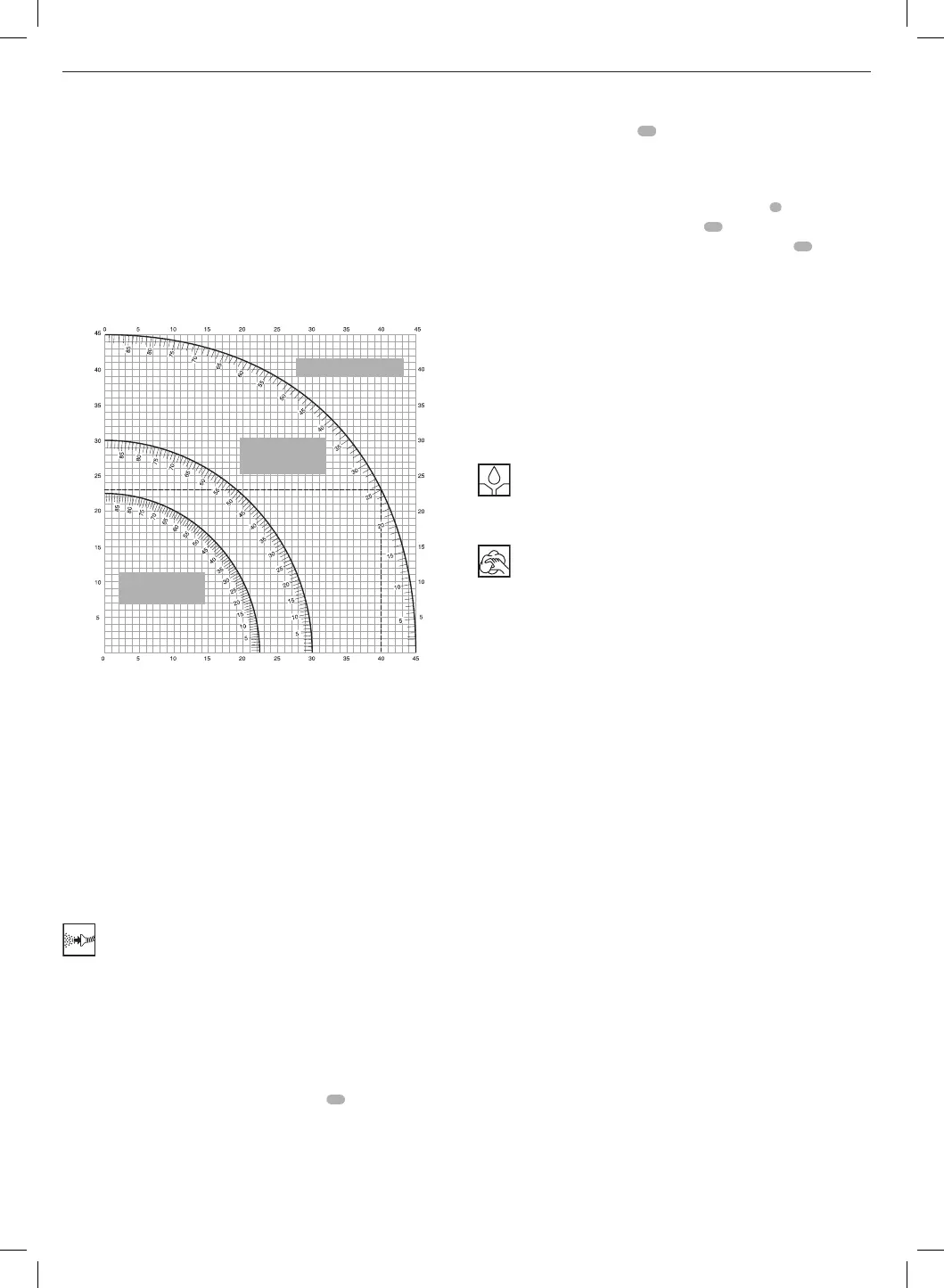

• Alla oleva taulukko auttaa valitsemaan oikean viistekulman ja jiirisahan
asetukset yleisissäyhdistelmäsahauksissa.
• Käytä taulukkoa valitsemalla haluamasi kulma ”A” (Kuva S) ja määritä
sen sijainti taulukon kaaressa. Katso siitä kohdasta suoraan alas ja näet
oikean viistekulman ja suoraan toisella puolella näet oikeanjiirikulman.
Aseta tämä jiirikulma sahaan
Laatikon puolen kulma (kulma ”A”)
Aseta tämä viistekulma sahaan
1. Aseta saha määritettyihin kulmiin ja suorita muutama
harjoituskoekappaleisiin.
2. Harjoittele leikattujen kappaleiden yhdessäpitämistä.
Esimerkki: Voit toteuttaa nelipuolisen laatikon 25° ulkoisilla kulmilla
(kulma ”A”) (Kuva S) käyttämällä ylhäällä oikealla olevaa kaarta.
Määritä 25° sijainti kaaren asteikossa. Seuraa vaakasuoraa viivaa pitkin
kummallakin puolella määrittääksesi sahan jiirikulman (23°). Seuraa
samalla tavoin pystysuoraa viivaa pitkin ylös tai alas määrittääksesi
viistekulman sahaan (40°). Kokeile sahausta aina muutamaan
koekappaleeseen
sahan virheettömien asetuksienvarmistamiseksi.

VAROITUS: Älä koskaan ylitä yhdistelmäviisteleikkauksen rajoja: 45°
viiste 45° vasemmalla tai oikeallaviisteellä.
Pölyn poisto (Kuvat A, G)

VAROITUS: Liitä pölypäästöjen säännösten mukainen
pölynpoistolaite aina mahdollisuuksienmukaan.
Liitä pölynkeräyslaite, joka on suunniteltu asiaankuuluvien säännösten
mukaan. Ulkoisesti liitettyjen järjestelmien ilman nopeuden on oltava 20
m/s +/- 2 m/s. Nopeus on mitattava liitännän liitosputken kohdalla työkalun
ollessa liitettynä, mutta eikäynnissä.
HUOMAA: DWV9000 kääntölukituksen pikaliitintä
48
suositellaan
valinnaisena lisävarusteena pölynpoistolaitteenliittämiseen.
Noudata työstettäviin materiaaleihin soveltuvia paikallisiamääräyksiä.
Pölynimurin tulee sopia työstettäväänmateriaaliin.
Käytä erityistä pölynimuria, kun haluat imuroida terveydelle erityisen
haitallista tai karsinogeenista kuivaapölyä.
8-PUOLINEN
LAATIKKO
6-PUOLINEN
LAATIKKO
NELIÖLAATIKKO
Kuljetus (Kuvat A, B)

VAROITUS: Jiirisahan oikeaoppista kuljettamista varten sen pohjassa
on kaksi käden paikkaa
32
. Älä koskaan nosta tai kuljeta jiirisahaa
sen suojista kiinnipitäen.
1. Kuljeta sahaa asettamalla viisteasennoiksi 0°.
2. Paina sahan pää kokonaantakaisin.
3. Paina alemman suojuksen lukituksen vapautusvipua
2
(KuvaA).
4. Paina pää alas ja paina lukituspainiketta
23
(KuvaB).
5. Vie sahanterä lepoasentoon ja paina poikittaista lukitusta
18
.
HUOLTO
DeWALT
-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään
vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus
varmistavat laitteen ongelmattomantoiminnan.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi
katkaise koneesta virta ja irrota akku ennen säätämistä
tai varusteiden irrottamista tai asentamista. Tahaton
käynnistyminen aiheuttaavahingon.

VAROITUS: Jos sahanterä on kulunut, vaihda se uuteen
teräväänterään.
Voiteleminen
Tätä sähkötyökalua ei tarvitsevoidella.
Puhdistaminen
Tarkista huolellisesti ennen käyttöä ylempi terän suojus, siirrettävä alempi
terän suojus sekä pölynpoiston putki määrittääksesi, että ne toimivat oikein.
Varmista, että lastut, pöly tai työkappaleen partikkelit eivät voi muodostaa
tukosta johonkintoiminnoista.
Jos työkappaleen paloja jää sahanterän ja suojuksien väliin, irrota kone
virtalähteestä ja noudata kohdan Sahanterän asentaminen ohjeita. Poista
jumiutuneet osat ja kokoa sahan teräuudelleen.

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä
kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin
hyväksyttyjä silmäsuojuksia jahengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin metallipintoja
liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä
kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja.
Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä
päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun
osaanesteeseen.

VAROITUS: Siivoa työtaso säännöllisesti
henkilövahinkojenvälttämiseksi.

VAROITUS: Puhdista pölynpoistojärjestelmä säännöllisesti
henkilövahinkojenvälttämiseksi.
Lisävarusteet

VAROITUS: Muita kuin
DeWALT
in lisävarusteita ei ole testattu
tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista.
Käytä tämän laitteen kanssa vain
DeWALT
in suosittelemia varusteita
vahingoittumisvaaranvähentämiseksi.
