57
FRANÇAIS
Pour installer l’attache
1. L’insérer dans le trou situé derrière le guide. L’attache
17
doit pointer
vers l’arrière de la scie à onglet. Assurez-vous que la rainure sur la tige de
l’attache est bien insérée dans la base de la scie à onglet. Si la rainure est
visible, cela signifie que l’attache est malfixée.
2. Tournez l’attache de 180° vers l’avant de la scie àonglet.
3. Desserrez le bouton pour régler l’attache vers le haut ou le bas, puis
utilisez le bouton de réglage de précision pour fermement fixer la pièce
àtravailler.
REMARQUE : Placez l’attache à droite de la base pendant le biseautage.
EFFECTUEZ TOUJOURS DES ESSAIS À VIDE SANS ALIMENTATION AVANT
DE RÉALISER VOS COUPES DÉFINITIVES AFIN DE VÉRIFIER LE PARCOURS
DE LA LAME. ASSUREZVOUS QUE L’ATTACHE N’ENTRAVE PAS L’ACTION DE
LA SCIE OU DESCARTERS.
Onglet composé (Fig. S)
Cette coupe est une combinaison de coupe d’onglet et de coupe biseautée.
C’est le type de coupe utilisé pour fabriquer des cadres ou des boîtes dont
les côtés sont inclinés, comme illustré dans la FigureS.

AVERTISSEMENT : si l’angle de coupe varie d’une coupe à l’autre,
vérifiez que la poignée de blocage du biseau et le bouton de blocage
de l’onglet sont bien serrés. Ils doivent être resserrés après chaque
réglage d’onglet ou debiseau.

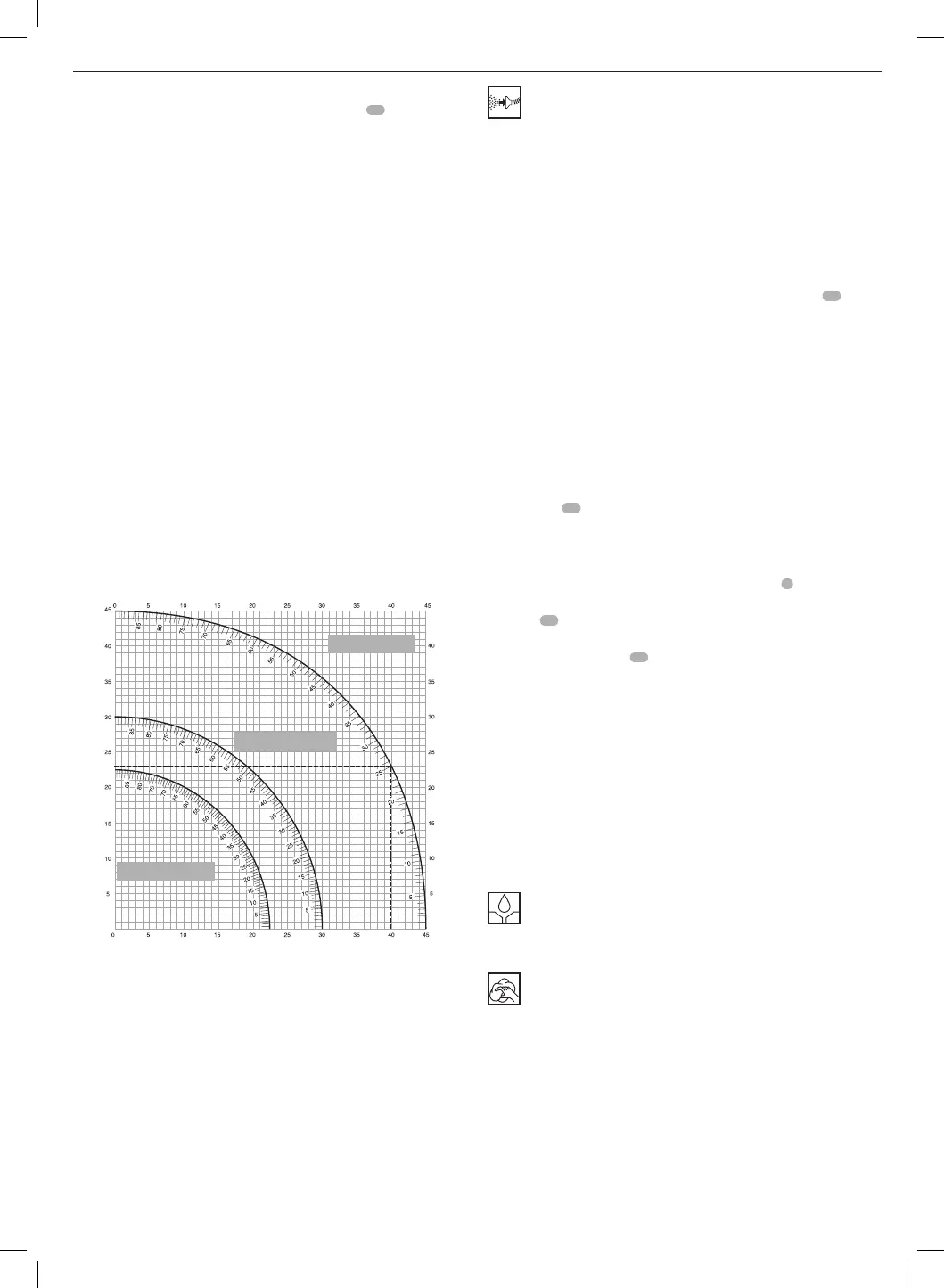

• Le tableau ci-dessous vous aidera à sélectionner les réglages d’onglet et
de biseau adéquats pour des coupes à onglet mixteclassiques.
• Pour utiliser le tableau, sélectionnez l’angle A souhaité (Fig.S) pour votre
projet et recherchez cet angle sur l’arc adéquat dans le tableau. A partir
de ce point, suivez le tableau jusqu’au bout à la verticale pour trouver
l’angle de biseau adapté et à l’horizontale pour trouver l’angle d’onglet.
Réglez cet angle d’onglet sur la scie
Angle du coté de la boîte (angle «A»)
Réglez cet angle de biseau sur la scie
1. Réglez votre scie en fonction des angles prescrits et effectuez quelques
coupes d’essai.
2. Entraînez-vous à assembler les piècescoupées.
Exemple: Pour fabriquer une boîte à quatre côtés avec des angles
extérieurs à 25° (Angle «A») (Fig. S), utilisez l’arc supérieur droit.
Trouvez la valeur 25° sur l’échelle de l’arc. Suivez la ligne horizontale
d’intersection jusqu’à l’un des deux axes pour obtenir le réglage de
l’angle d’onglet pour votre scie (23°). Suivez de même la ligne verticale
d’intersection vers le bas ou vers le haut pour obtenir le réglage de
l’angle de biseau pour la scie (40°). Essayez toujours les coupes sur des
chutes de bois
afin de vérifier les réglages de lascie.

AVERTISSEMENT : ne dépassez jamais les limites d’onglet combiné
de 45° en biseau avec l’onglet à 45° à gauche ou àdroite.
BOÎTE À 8 FACES
BOÎTE À 6 FACES
BOÎTE CARRÉE
Extraction des poussières (Fig. A, G)

AVERTISSEMENT : chaque fois que possible, connectez un aspirateur
à poussière conçu conformément aux normes en vigueur en matière
d’émissions depoussières.
Raccordez un dispositif d’aspiration des poussières conçu selon les
réglementations en vigueur. La vitesse de l’air des systèmes raccordés à
l’externe doit être de 20m/s +/- 2m/s. La vitesse doit être mesurée dans
le tuyau de raccord au point de raccord avec l’outil raccordé mais pas
enmarche.
REMARQUE : Le raccord rapide de fixation tournante DWV9000
48
est recommandé comme accessoire en option pour le raccordement à
l’appareil d’extraction despoussières.
Respectez la réglementation pertinente dans votre pays concernant les
matières àtravailler.
L’aspirateur à poussière doit être approprié au matériau qui estscié.
Lors de l’aspiration de poussière sèche particulièrement nuisible à la santé
voire cancérigène, utilisez un aspirateurspécial.
Transport (Fig. A, B)

AVERTISSEMENT : pour transporter la scie à onglet de façon
pratique, la base est équipée de deux emplacements pour les
mains
32
. N’utilisez jamais les carters pour soulever ou transporter la
scie àonglet.
1. Pour transporter la scie, régler l’onglet ou le biseau sur 0°.
2. Poussez la tête de scie complètement vers l’arrière.
3. Appuyez sur le levier de libération du carter inférieur
2
(Fig.A).
4. Abaissez la tête et enfoncez le bouton de verrouillage en position
basse
23
(Fig.B).
5. Amenez la lame de scie en position initiale et enfoncez le dispositif de
verrouillage transversal
18
.
MAINTENANCE
Votre outil électrique
DeWALT
a été conçu pour fonctionner longtemps avec
un minimum d’entretien. Le fonctionnement continu et satisfaisant de l’outil
dépend d’un entretien adéquat et d’un nettoyagerégulier.

AVERTISSEMENT: afin de réduire tout risque de graves
dommages corporels, arrêtez et débranchez la machine
du bloc-batterie avant tout réglage ou avant de retirer
ou d’installer toute pièce ou tout accessoire. Un démarrage
accidentel peut provoquer desblessures.

AVERTISSEMENT : si la lame de scie est usée, remplacez-la par une
lame neuveaffûtée.
Lubrification
Votre outil électrique ne requiert aucune lubrificationadditionnelle.
Entretien
Avant l’utilisation, vérifiez soigneusement le carter de lame supérieur, le
carter de lame inférieur amovible, ainsi que la buse de dépoussiérage pour
déterminer s’ils fonctionnent correctement. Assurez-vous que les copeaux,
la poussière ou les particules de la pièce ne puissent pas provoquer le
blocage de l’une desfonctions.
Dans le cas où les fragments de la pièce se coincent entre la lame et les
carters de protection, débranchez la machine de l’alimentation électrique
et suivez les instructions fournies à la section Montage de la lame de scie.
Retirez les parties coincées et remontez la lame descie.
