68
ITALIANO
Per montare il morsetto
1. Inserirlo nel foro dietro la battuta. Il morsetto
17
deve essere rivolto
verso il retro della troncatrice. . Assicurarsi che la scanalatura sull’asta di
bloccaggio sia completamente inserita nella base della troncatrice. Se la
scanalatura è visibile, il morsetto non saràfermo.
2. Ruotare il morsetto di 180º verso la parte anteriore dellatroncatrice.
3. Allentare la manopola per regolare il morsetto in su o in giù, quindi
utilizzare la manopola di regolazione fine per serrare saldamente il
pezzo dalavorare.
NOTA: posizionare il morsetto sul lato destro della base durante il taglio
obliquo. ESEGUIRE SEMPRE DELLE PROVE A VUOTO SENZA ACCENDERE
PRIMA DI TERMINARE IL TAGLIO, IN MODO DA VERIFICARE IL PERCORSO
DELLA LAMA. ASSICURARSI CHE IL MORSETTO NON INTERFERISCA CON
LAZIONE DELLA LAMA O DELLEPROTEZIONI.
Taglio in diagonale composto (Fig. S)
Questo taglio è una combinazione di un taglio in diagonale e uno inclinato.
Si tratta del tipo di taglio utilizzato per la fabbricazione di cornici o strutture
con lati inclinati come quella illustrata nella FiguraS.
AVVERTENZA: se langolo varia da taglio a taglio, controllare che la
leva di blocco inclinazione e la manopola di blocco dell’angolazione
siano saldamente serrate. Occorre stringerle dopo aver fatto apportato
qualsiasi modifica dell’inclinazione o dell’angolazione.

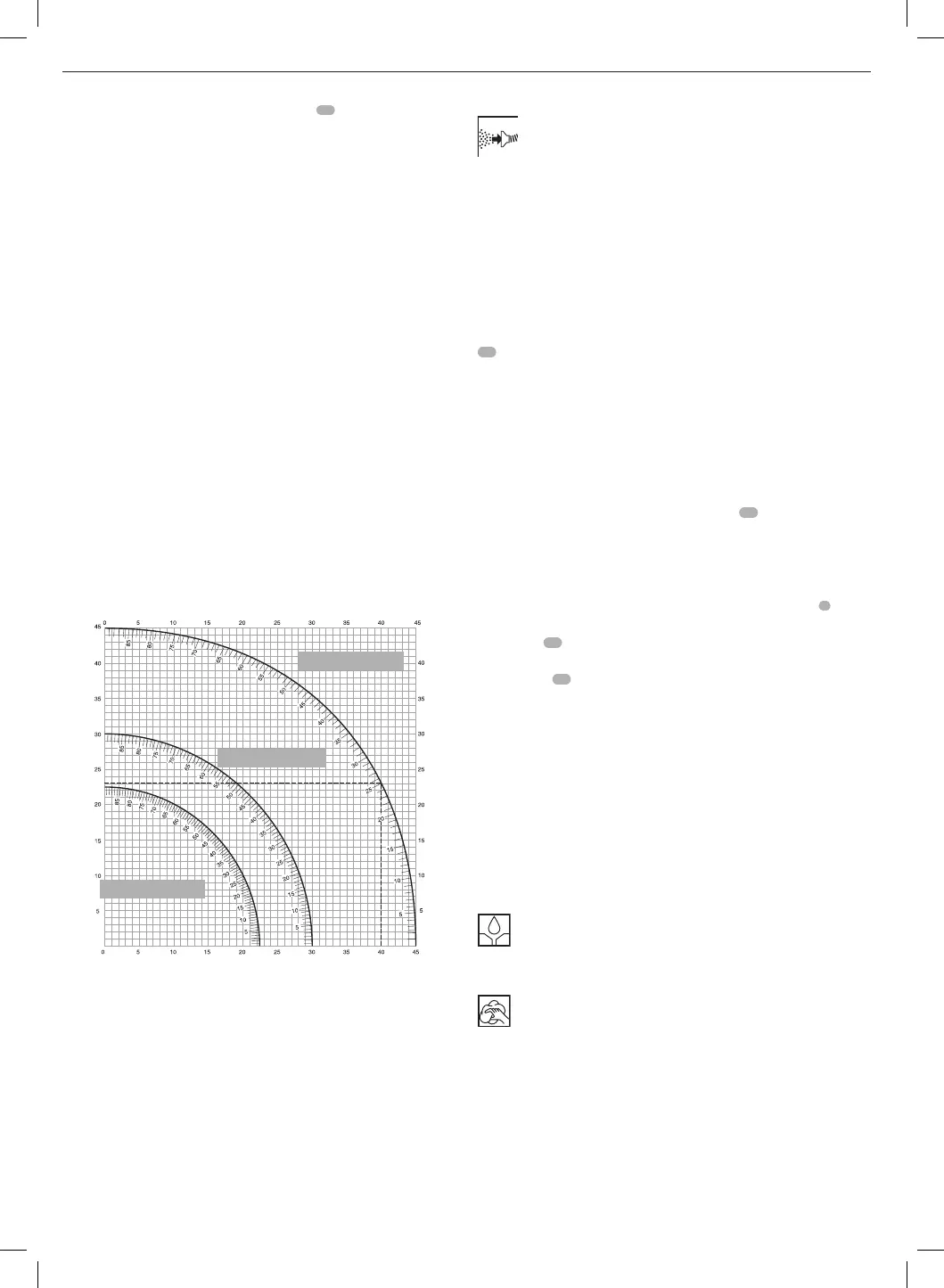

Il grafico seguente aiuterà nella scelta della regolazione dell’inclinazione
e dell’angolazione corretta per i comuni tagli in diagonalecomposti.
Per utilizzare il grafico, scegliere l’angolo desiderato “A” (Fig.S) del
proprio progetto e individuare tale angolo sull’arco appropriato
del grafico. Da quel punto, scendere in linea retta sul grafico fino a
incontrare l’angolo di inclinazione corretto , e spostarsi lateralmente per
trovare la diagonale dell’angolo corretto .
Impostare questo angolo di inclinazione sulla troncatrice
Angolo del lato della scatola (angolo “A”)
Impostare questo angolo di diagonale sulla troncatrice
1. Impostare la troncatrice con i predetti angoli ed eseguire alcuni tagli
diprova.
2. Esercitarsi a montare ipezzi.
Esempio: Per costruire una scatola a 4 lati con angoli esterni di 25°
(angolo “A”) (Fig. S), utilizzare l’arco superiore di destra. Individuare
il 25° sulla scala dell’arco. Seguire la linea di intersezione orizzontale
con ciascuno dei lati per ricavare l’angolo di angolazione da impostare
sulla troncatrice (23°). Allo stesso modo, seguire la linea di intersezione
verticale fino alla sommità o alla base per ricavare l’angolo di
inclinazione da impostare sulla troncatrice (40°). Al fine di verificare le
impostazioni troncatrice,
eseguire sempre alcuni tagli di prova su pezzi di legno discarto.
SCATOLA A 8 LATI
SCATOLA A 4 LATI
SCATOLA A 6 LATI
AVVERTENZA: nel taglio in diagonale composto non superare mai i
limiti di 45° di inclinazione e 45° di angolazione a sinistra odestra.
Aspirazione polveri (Fig. A, G)
AVVERTENZA: ove possibile, collegare un dispositivo di aspirazione
polveri progettato in conformità alle normative riguardanti l’emissione
dipolveri.
Collegare un dispositivo di raccolta delle polveri progettato in conformità
alle rispettive normative. La velocità dell’aria dei sistemi collegati
esternamente è di 20m/s +/- 2 m/s. Velocità da misurare nel tubo di
collegamento al punto di connessione, con l’apparato collegato ma non
infunzione.
NOTA: il connettore rapido con bloccaggio ad avvitamento DWV9000
48
è consigliato come accessorio opzionale per collegare il dispositivo di
aspirazioepolveri.
Osservare le norme in vigore nel proprio paese per i materiali dalavorare.
L’aspirapolvere deve essere adatto per il materiale dalavorare.
Durante l’aspirazione di polveri secche, particolarmente dannose per la
salute o cancerogene, utilizzare un aspirapolverespeciale.
Trasporto (Fig. A, B)
AVVERTENZA: Per trasportare comodamente la troncatrice, la base
è provvista di due incavi per infilarvi le mani
32
. Non utilizzare mai le
protezioni per sollevare o trasportare latroncatrice.
1. Per trasportare la troncatrice, impostare l’inclinazione e l’angolazione
sulla posizione 0°.
2. Abbassare completamente la testa dellatroncatrice.
3. Premere la leva di rilascio del blocco della protezione inferiore
2
(Fig. A).
4. Premere in giù la testa e premere il tasto di blocco nella posizione
inferiore
23
(Fig. B).
5. Portare la lama alla posizione di riposo e premere il perno di arresto
trasversale
18
.
MANUTENZIONE
Lelettroutensile
DeWALT
è stato progettato per lavorare a lungo con una
minima manutenzione. Prestazioni sempre soddisfacenti dipendono da una
cura appropriata e da una puliziaregolare.
AVVERTENZA: per ridurre il rischio di gravi lesioni personali,
spegnere lapparato e scollegarlo dalla batteria prima di
eseguire qualsiasi regolazione o rimozione/installazione
di dotazioni o accessori. Un avvio accidentale potrebbe
provocarelesioni.
AVVERTENZA: se la lama della troncatrice è usurata, sostituirla con
una lama nuova eaffilata.
Lubrificazione
L’utensile non richiede alcuna ulteriorelubrificazione.
Pulizia
Prima dell’uso, esaminare attentamente il portalama superiore, il portalama
mobile inferiore e il tubo di estrazione della polvere, per verificarne il
corretto funzionamento. Assicurarsi che i trucioli, la polvere o le particelle
del pezzo da lavorare non provochino il blocco di una dellefunzioni.
In caso di frammenti del pezzo incastrati tra la lama e le protezioni,
scollegare la macchina dall’alimentazione e seguire le istruzioni fornite nella
sezione Montaggio della lama. Rimuovere le parti incastrate e riassemblare
lalama.
