Kwaliteit van de zaagsnede
Hoe glad een zaagsnede is, hangt af van een aantal variabelen, dat wil
zeggen, het materiaal dat wordt gezaagd. Wanneer een zo gelijkmatig
mogelijke zaagsnede is vereist, voor mallen en ander precisiewerk, zullen
een scherp zaagblad (60-tands carbide) en een langzamere, gelijkmatige
zaagsnelheid de gewenste resultatengeven.

WAARSCHUWING: Zorg er vooral voor dat het materiaal niet kan
opkruipen tijdens het zagen; klem het stevig op z’n plaats vast. Haal
altijd de arm pas omhoog als het zaagblad volledig tot stilstand is
gekomen. Als er nog kleine splinters hout aan de achterzijde van het
werkstuk uitsteken, plak dan een stuk afdekband op het hout waar de
zaagsnede wordt gemaakt. Zaag door de tape heen en verwijder de
tape voorzichtig wanneer u klaarbent.
Het werkstuk vastklemmen (Afb. C, T)

WAARSCHUWING: Gebruik altijd eenmateriaalklem.
U bereikt de beste resultaten wanneer u de materiaalklem
17
gebruikt, die
voor deze zaag isgemaakt.
Klem plaatsen
1. Steek de klem in het gat achter de langsgeleiding. De klem
17
moet
naar de achterzijde van de verstekzaag wijzen. Controleer dat de groef
volledig in de grondplaat van de verstekzaag is gestoken. Als de groef
zichtbaar is, zit de klem niet goedvast.
2. Draai de klem 180º naar de voorzijde van deverstekzaag.
3. Draai de knop los zodat u de klem omhoog en omlaag kunt aanpassen,
stel vervolgens de klem nauwkeurig af op het werkstuk door middel van
defijnafstellingsknop.
OPMERKING: Plaats de klem op de juiste zijde van de grondplaat bij
het schuin afzagen. PROBEER ALTIJD EERST ZAAGSNEDEN UIT (ZAAG
UITGESCHAKELD) VOORDAT U ZE UITVOERT, ZODAT U HET PAD VAN HET
ZAAGBLAD KUNT CONTROLEREN. CONTROLEER DAT DE KLEM NIET DE
WERKING VAN DE ZAAG OF DE BESCHERMKAPBELEMMERT.
Samengesteld Verstek (Afb. S)
Deze zaagsnede is een combinatie van verstek en schuine zaagsnede. Dit is
het type zaagsnede dat wordt gebruikt voor het maken van lijsten of kisten
met schuine zijde, zoals er een wordt getoond in afbeeldingV.

WAARSCHUWING: Als de zaaghoek verandert van zaagsnede tot
zaagsnede, controleer dan dat de klemhandgreep van de schuine
hoek en de verstekklemknop stevig zijn vastgezet. Deze moeten
worden vastgezet nadat u veranderingen hebt aangebracht in de
afschuinhoek of hetverstek.

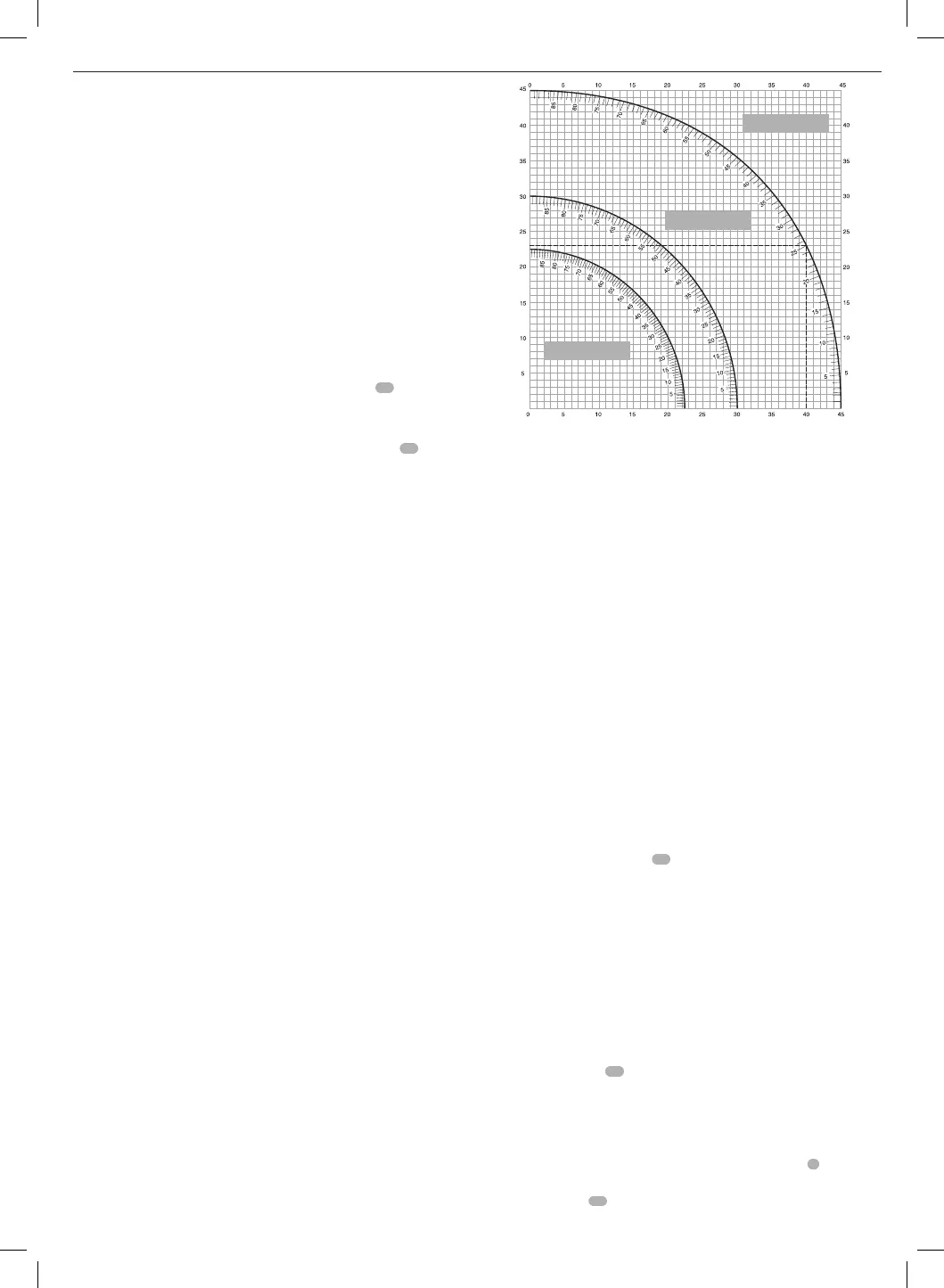

• Het schema dat hieronder wordt getoond, helpt u bij het kiezen van de
juiste afschuinhoek en instellingen van het verstek voor veelgebruikte
samengesteldeverstekzaagsneden.
• Selecteer de gewenste hoek “A” (Afb. V) van uw project en zoek deze
hoek op de bijbehorende parabool in het schema. Volg vanaf dat punt
de grafiek recht naar beneden en kijk wat de juiste afschuinhoek is en
vind in een rechte lijn ook de juisteverstekhoek.
Stel deze verstekhoek in op dezaag.
Hoek van zijde van vak (hoek “A”)
Stel deze schuine hoek in op dezaag.
1. Stel uw zaag af op de voorgeschreven hoeken en maak een
aantalproefzaagsneden.
2. Oefen in het tegen elkaar plaatsen van de gezaagdedelen.
Voorbeeld: Als u een vierzijdige kist wilt maken met buitenhoeken
van 25º (hoek “A”) (Afb. W), gebruik dan de parabool rechts boven.
Zoek waar zich 25° bevindt op de schaalverdeling. Volg de horizontale
snijdende lijn naar beide zijden voor een instelling van de verstekhoek
op de zaag (23°). Volg op dezelfde wijze de verticale snijdende lijn naar
de bovenzijde of de onderzijde voor de instelling van de afschuinhoek
van de zaag (40°). Probeer altijd de zaagsneden uit op wat afvalhout
zodat u de instellingen van de zaag kuntcontroleren.

WAARSCHUWING: Overschrijd nooit de grenzen van het
samengesteld verstek van 45° afschuinhoek 45° links of rechtverstek.
Stofafzuiging (Afb. A, G)

WAARSCHUWING: Sluit, wanneer dat maar mogelijk is, een toestel
voor stofafzuiging aan dat is ontworpen in overeenstemming met de
relevante voorschriften voorstofemissie.
Sluit een toestel voor stofafzuiging aan dat is ontworpen volgens de
geldende voorschriften. De snelheid moet worden gemeten in de
aansluitbuis op het aansluitpunt, terwijl het gereedschap is aangesloten
maar nietwerkt.
OPMERKING: De DWV9000 Twist-lock Quick Connector (Connector
met Snelle Draaivergrendeling)
48
wordt aanbevolen als een als
optie verkrijgbaar accessoire voor het aansluiten van het toestel
voorstofafzuiging.
Neem de in uw land relevante voorschriften in acht voor de materialen
waarmee u werkt
De stofzuiger moet geschikt zijn voor het materiaal waarmee uwerkt.
Gebruik een speciale stofzuiger, wanneer u droog stof opzuigt dat erg
schadelijk voor de gezondheid (kankerverwekkend) is.
Vervoer (Afb. A, B)

WAARSCHUWING: U kunt de verstekzaag gemakkelijk dragen
wanneer u uw handen plaatst in de twee uitsparingen in
de bodemplaat
32
. Til of draag de verstekzaag nooit aan
debeschermkappen.
1. Zet, als u de zaag vervoert, de instelling voor de schuine hoek en die
voor het verstek op 0°.
2. Duw de zaagkop helemaal naarachteren.
3. Druk op de vrijgavehendel van de onderste beschermkap
2
(Afb.A).
4. Duw de kop omlaag en druk op de knop voor de vergrendeling in de
onderste stand
23
(Afb.B).
