Le tableau ci-dessous indique la chute de tension causée par l'utilisation des cordons prolon-
gateurs, peu importe la source d'alimentation. La chute de tension des cordons prolongateurs
est indiquée avec différentes charges.
ATTENTION! L'utilisation de l'équipement à basse tension peut causer une surchauffe.
L’utilisation d’un cordon trop long peut causer la surchauffe de ce dernier.
AVERTISSEMENT! Conserver les cordons électriques en bon état. Ne pas utiliser des cor-
dons usés, nus ou effilochés qui peuvent causer des chocs électriques
Calibre minimal des cordons de rallonge
Tension Longueur totale du cordon en meters
120 V De 0 à 7 De 7 à 15 De 15 à 30 De 30 à 45
240 V De 0 à 7 De 7à 15 De 15 à 39 De 30 à 45
Intensité (A)
AuAu Calibre moyen de fil
moins plus
0-6 18 16 16 14
6 - 10 18 16 14 12
10 - 12 16 16 14 12
12 - 16 14 12 Non recommandé
Longueur du
cordon pro- Charge Chute de tension
longateur nominale 16 AWG 14 AWG 12 AWG 10 AWG
10A 2,0 1,3 0,8 0,5
25 15A 3,0 1,9 1,2 0,8
pieds 20A 4,0 2,5 1,6 1,1
30A 6,0 3,8 2,3 1,6
10A 4,0 2,5 1,6 1,1
50 15A 6,0 3,8 2,3 1,6
pieds 20A 8,0 5,0 3,1 2,1
30A 12,0 7,5 4,7 3,2
10A 8,0 5,0 3,1 2,1
100 15A 12,0 7,5 4,7 3,2
pieds 20A 16,0 10,0 6,2 4,2
30A 24,0 15,0 9,3 6,3
10A 12,0 7,5 4,7 3,2
150 15A 18,0 11,3 7,0 4,7
pieds 20A 24,0 15,0 9,3 6,3
30A 36,0 22,5 14,0 9,5
FAMILIARISATION
Transport
ATTENTION! Les unités sont lourdes; on doit respecter les procédures prescrites lorsqu’on
les soulève ou que l’on les transporte.
Avant de déplacer la génératrice, il est important de fermer les deux commutateurs du moteur
et le robinet de purge de carburant. S'assurer en tout temps que la génératrice est de niveau
afin de prévenir tout déversement. Les vapeurs de carburant ou le carburant déversé peuvent
s'enflammer.
AVERTISSEMENT! Le contact avec un moteur ou un système d'échappement chaud peut
causer de sérieuses brûlures ou un incendie. Laisser refroidir le moteur et le silencieux avant
de déplacer la génératrice.
Entreposage
S'assurer que le lieu d'entreposage est exempt d'humidité ou de poussière excessive.
Entreposer la génératrice dans un endroit sec et bien ventilé.
AVERTISSEMENT! Le contact avec un moteur ou un système d'échappement chaud peut
causer de sérieuses brûlures ou un incendie. Laisser refroidir le moteur et le silencieux avant
d'entreposer la génératrice.
Accessoires
Les accessoires de la génératrice comprennent les roues, les poignées, un crochet de levage
et le bâti de la pile. Le bâti de la pile doit être utilisé avec les génératrices à démarrage élec-
trique (D6000E et D7000E).
Montage des accessoires
REMARQUE : Il est recommandé que deux personnes effectuent cette tâche. Installer le
nécessaire de roues avant d'ajouter de l'essence ou de l'huile de moteur pour ne pas risquer
d'endommager le moteur. Si des accessoires sont installés après l’utilisation de la génératrice,
s'assurer que le réservoir de carburant est vide et que le robinet de purge de carburant est à la
position « OFF » (position horizontale). S'assurer que l'huile du moteur est bien vidangée. Voir
les figures 3 et 4 pour s'assurer que le nécessaire d'accessoires comprend les pièces appro-
priées.
REMARQUE : Après 20 heures d’utilisation, les boulons d’accessoires peuvent se desserrer.
Serrer de nouveau, au besoin.

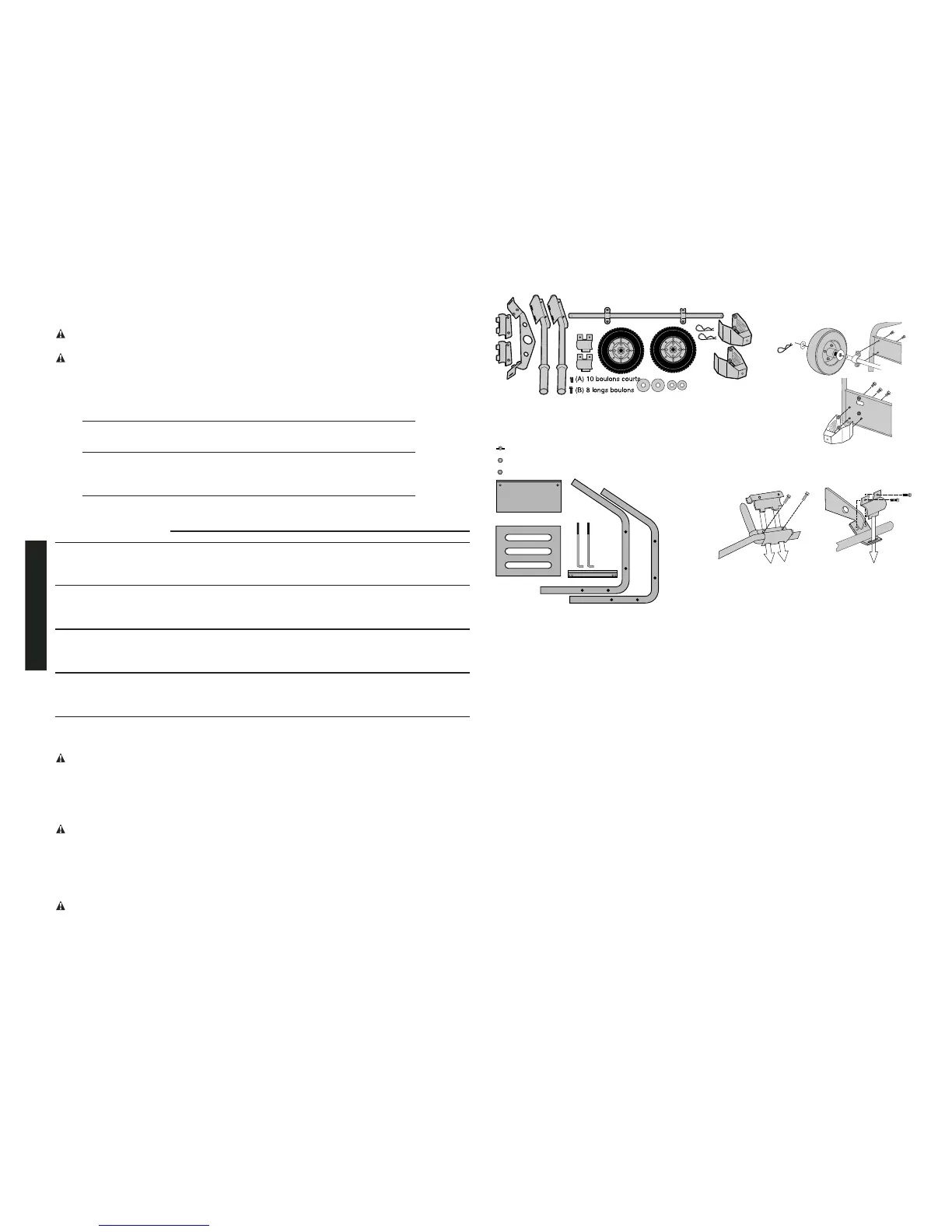

MONTAGE DU NÉCESSAIRE DE ROUES (FIGURE 5)
Incliner avec soin la génératrice et la déposer sur le côté du moteur. Poser les deux supports
sur le châssis inférieur. Poser l'essieu de roue sur le châssis supérieur. Utiliser les boulons
courts (figure 3A) pour ces deux étapes. Insérer les deux grosses rondelles de chaque côté
de l'essieu. Glisser les pneus sur l'essieu. Insérer les deux petites rondelles à l'extérieur de la
roue. Insérer les goupilles fendues dans les trous de l'essieu. Placer la génératrice à la verti-
cale et la déposer sur les roues et les supports.
MONTAGE DU NÉCESSAIRE DE POIGNÉES (FIGURE 6)
Poser les poignées (du côté du moteur) en plaçant la poignée au-dessus des barres horizon-
tales et en insérant la bride inférieure. Utiliser les longs boulons (figure 3B) pour fixer la bride
inférieure à la bride supérieure. Serrer les boulons jusqu'à ce que l'ajustement soit serré ou
qu'il n'y ait plus de jeu entre les brides supérieure et inférieure.
FIGURE 4: COMPOSANTS DU BTI DE LA PILE,
DÉMARRAGE ÉLECTRIQUE SEULEMENT
FIGURE 5:
NÉCESSAIR
E DE
ROUES
FIGURE 6: NÉCESSAIRES DE POIGNÉES ET
DU CROCHET DE LEVAGE
X2 ÉCROUS À OREILLES
X10 ÉCROUS
X10 BOULONS
FIGURE 3: ACCESSOIRES
