PORTUGUÊS

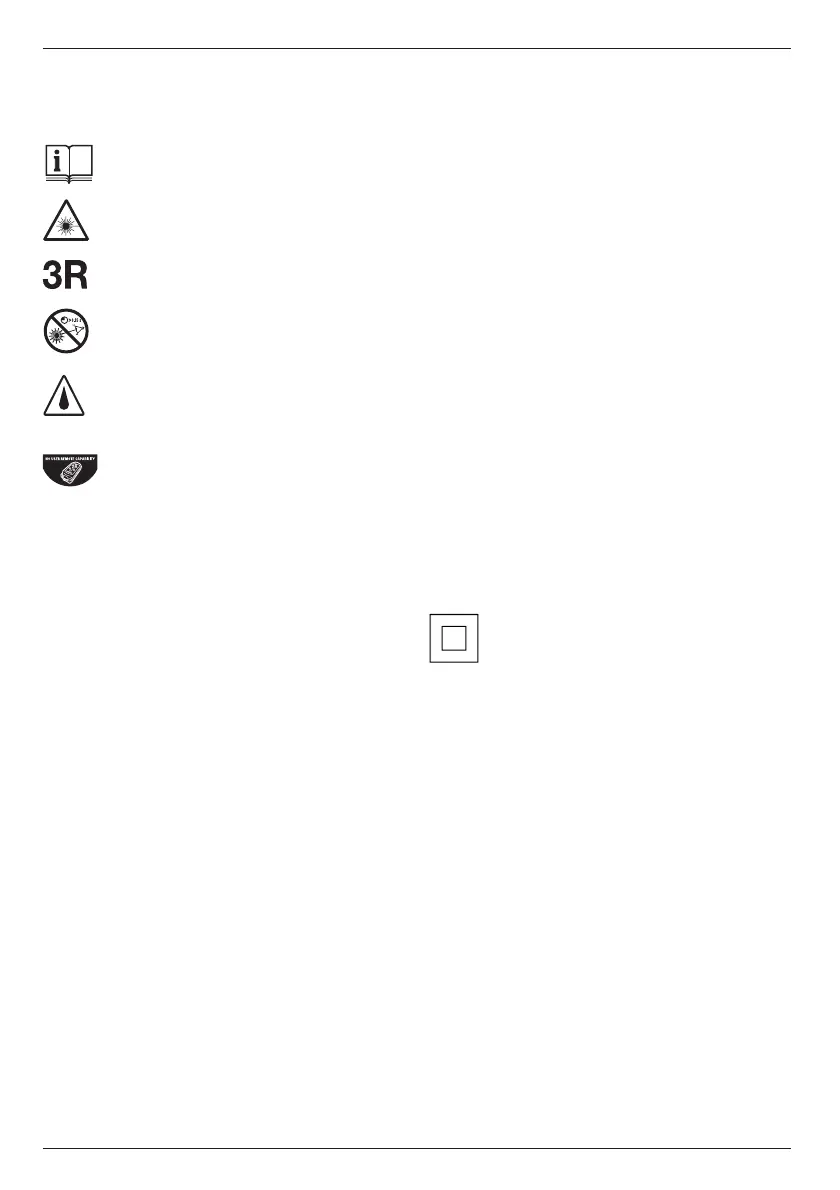

Etiquetas da ferramenta
Aparece o seguinte na ferramenta:
Leia o manual de instruções antes
da utilização.
Advertência sobre o laser
Laser de classe 3R
Não olhe directamente para o raio laser.
Classe de protecção: IP54
Sem capacidade remota
Verificação do conteúdo da embalagem
A embalagem contém:
1 Laser giratório
1 Detector de laser digital
1 Caixa de transporte
1 Carregador
1 Bateria
1 Manual de instruções
• Antes de utilizar a ferramenta, dedique o tempo
necessário à leitura e compreensão deste manual.
Descrição (fig. A)
O laser giratório DW076 foi concebido para projectar
feixes laser como auxiliar em aplicações profissionais.
É possível utilizar a ferramenta tanto interna quanto
externamente para o alinhamento (nível) horizontal.
As aplicações variam de instalação de tecto a
nivelamento da fundação e construção de convés.
A ferramenta funciona com baterias DEWALT de 9,6,
12, 14,4 e 18 V.
1 Interruptor on/off
2 Asa de transporte
3 Cabeça giratória do laser
4 Bateria
Carregador
O seu carregador DE9116 aceita baterias NiCd
e NiMH DEWALT de 7,2 a 18 V.
4 Bateria
5 Manipulos de fixação
6 Carregador
7 Indicator da carga (vermelho)
Visor
8 Indicador de corrente
9 Indicador de nivelamento (eixo X)
10 Indicador de nivelamento (eixo Y)
11 Tecla de ajuste manual
(somente para manutenção)
Função de auto-nivelamento
A função de auto-nivelamento efectua um ajuste
rápido da cabeça giratória do laser. Iniciada logo
que a ferramenta é ligada, a função de auto-
nivelamento vai nivelar a cabeça do laser de acordo
com as posições de instalação da ferramenta
definidas em níveis até +/- 5°.
Segurança eléctrica
O carregador foi concebido para uma única tensão.
Verifique sempre se a tensão corresponde
à voltagem indicada na placa de identificação.
O seu carregador DEWALT tem duplo
isolamento em conformidade com
o estipulado na norma EN 60335,
não sendo, por isso, necessária uma
ligação à terra.
Substituição do cabo ou ficha
Ao substituir o cabo ou ficha, elimine-os de forma
segura; uma ficha com condutores de cobre
a descoberto é perigosa quando entra em contacto
com uma tomada com corrente.
Extensões
Se fôr necessário um fio de extensão, use um cabo
especial, conveniente para a corrente desta ferramenta
(Veja os dados técnicos). A dimensão mínima do
condutor é 1 mm
2
.
No caso de se usar uma bobina, desenrole o cabo
todo.
