18
PORTUGUÊS

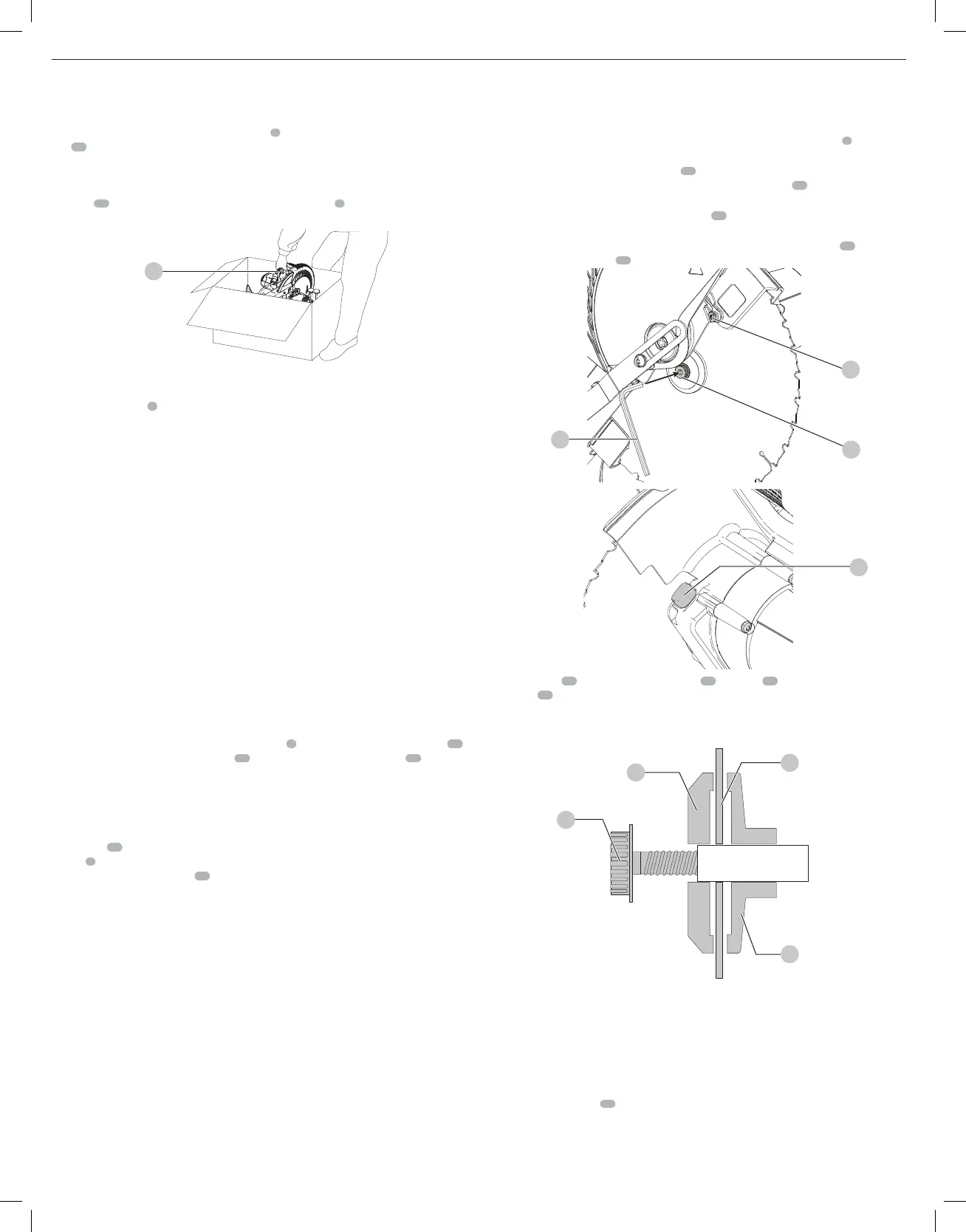

Fig. B
13
Montagem da Bancada (Fig. A)
Os furos de montagem
3
são fornecidos em todos os quatro pés para facilitar a montagem em
bancada, como mostrado na Figura A. Há furos redondos escareados para uso com parafusos
e orifícios esquadros para uso com o suporte de serra de mitra “parafuso de transporte” ou M8
(5/16”) ou parafusos menores. Use um desses furos. Não é necessário usar ambos. Sempre monte
a serra firmemente para impedir o movimento. Para melhorar a portabilidade da ferramenta, ela
pode ser montada em uma peça de madeira compensada de 1/2" (12,7 mm) ou mais grossa, que
pode ser fixada ao suporte de trabalho ou movida para outra.
NOTA: Se optar por montar a serra em uma peça de compensado, certifique-se de que os
parafusos de montagem não se projetem para o fundo da madeira. O compensado deve ficar
nivelado no suporte de trabalho. Ao fixar a serra a qualquer superfície de trabalho, fixe apenas nas
saliências de fixação onde estão localizados os orifícios dos parafusos de montagem. Apertar em
qualquer outro ponto certamente prejudicará o bom funcionamento da serra.
CUIDADO: Para evitar imprecisão e que fique grudada, certifique-se de que a superfície de
montagem não esteja deformada ou irregular. Se a serra balançar na superfície, coloque um
pedaço fino de material embaixo de um pé de serra até que a serra se assente firmemente na
superfície de montagem.
GUARDE ESTAS INSTRUÇÕES PARA USO FUTURO
Como Transportar a Serra (Fig. A)
ATENÇÃO: Para reduzir o risco de lesões corporais graves, desligue a ferramenta e
desconecte da energias antes movê-la, trocar acessórios e fazer ajustes.
ATENÇÃO: Para reduzir o risco de lesões corporais graves, SEMPRE bloqueie o botão da trava
da mitra
5
, o botão da trava da mitra
11
, o botão da trava da cabeça e o botão da trava
da barreira
14
antes de transportar a serra.
ATENÇÃO: O botão de trava da mitra deve ser usado somente ao transportar ou armazenar
a serra. NUNCA use a barreira de proteção e o medidor de mitra juntos.
Para transportar convenientemente a serra de mitra de um local para outro, uma alça de
transporte
13
foi incluída na parte superior do braço da serra e indentações manuais
9
na base,
como mostrado na Figura A. Para transportar a serra, abaixe o braço e gire o botão de trava da
cabeça
17
um quarto de volta. Ele se encaixará na posição de trava.
MONTAGEM E AJUSTES
ATENÇÃO: Para reduzir o risco de lesões graves, desligue a ferramenta e desconecte
a ferramenta da fonte de alimentação antes fazer quaisquer ajustes ou remover/
colocar anexos ou acessórios. Um partida acidental pode causar lesão.
OBS.: a serra de esquadria vem completa e precisamente ajustada de fábrica no momento da
fabricação. Se for necessário reajuste devido ao transporte e manuseio ou quaisquer outros
motivos, siga as etapas adiante para ajustar a serra.
Quando concluídos, esses ajustes devem permanecer exatos. Reserve um tempo agora para
seguir essas instruções, cuidadosamente, a fim de manter a precisão da qual a serra é capaz.
Trocando ou instalando uma lâmina de serra nova (Fig. C–E)
ATENÇÃO: Para reduzir o risco de lesões graves, desligue a ferramenta e desconecte
a ferramenta da fonte de alimentação antes fazer quaisquer ajustes ou remover/
colocar anexos ou acessórios. Um partida acidental pode causar lesão.
CUIDADO:
• Nunca pressione o botão de trava do parafuso sem fim enquanto a lâmina estiver
energizada ou girando antes de parar.
• Não corte materiais ferrosos (contendo ferro ou aço), alvenaria ou produtos de
fibrocimento com esta serra de esquadria.
Removendo a lâmina
1. Desconecte a serra.
2. Levante o braço até a posição superior e levante a guarda inferior
4
o máximo possível.
3. Afrouxe o parafuso de suporte da guarda
36
, mas só o remova o quando o suporte puder
ser levantado o suficiente para acessar o parafuso da lâmina. A guarda inferior permanecerá
levantada devido à posição do parafuso do suporte da guarda.
4. Pressione o botão de trava do parafuso
24
sem fim enquanto gira cuidadosamente a lâmina
da serra manualmente até que a trava esteja engatada.
5. Mantendo o botão pressionado, use a outra mão e a chave
16
fornecida para afrouxar o
parafuso da lâmina
23
. (Gire no sentido horário, roscas esquerdas)
Fig. C
36
23
16
Fig. D
24
6. Remova o parafuso da lâmina
23
, o grampo externo da lâmina
25
e a lâmina
26
. O grampo
da lâmina interna
27
e, se usado, o adaptador da lâmina de 1" (25,4 mm), podem ser
deixados no eixo.
NOTA: Para lâminas com um orifício de lâmina de 5/8" (15,88 mm), o adaptador de 1"
(25,4mm) não é usado.
Fig. E
23
25
26
27
Instalando uma lâmina
1. Desconecte a serra.
2. Com o braço levantado, a proteção inferior mantida aberta e o suporte da proteção
levantado, coloque a lâmina no eixo contra o adaptador da lâmina [se usar uma lâmina com
um orifício de lâmina de 1" (25,4 mm)] e contra o grampo de lâmina interno com os dentes
na parte inferior da lâmina apontando para a parte traseira da serra.
3. Monte a arruela da braçadeira externa
27
no parafuso sem fim.
4. Instale o parafuso da lâmina
23
e, prendendo a trava de parafuso sem fim, aperte o parafuso
firmemente com a chave fornecida. (Gire no sentido anti-horário, roscas esquerdas).
5. Retorne o suporte da proteção à sua posição original e aperte firmemente o parafuso do
suporte da proteção
36
para manter o suporte no lugar.
ATENÇÃO:
• O suporte da proteção deve ser devolvido à sua posição original e o parafuso
apertado antes da ativação da serra.
• O não cumprimento dessa instrução pode permitir que a proteção
toque na lâmina da serra em movimento resultando em danos à serra e
ferimentosgraves.
Ajuste de Escala de Mitra (Fig. A, F)
Coloque um esquadro contra a barreira e a lâmina da serra. (Não toque as pontas dos dentes
da lâmina com o esquadro. Se fizer isso, causará uma medição imprecisa.) Desbloqueie o botão
de trava da mitra
5
e gire o braço da mitra até que o retentor bloqueie na posição de mitra
de 0˚. Não bloqueie o botão de trava da mitra. Se a lâmina da serra não estiver exatamente
perpendicular à vedação da base
18
, solte os três parafusos da escala de mitra
8
que prendem a
escala de mitra
7
à base e mova o conjunto do braço de escala/mitra para a direita ou esquerda
