19
PORTUGUÊS
até que a lâmina seja perpendicular à barreira, medida com o esquadro. Reaperte os três
parafusos. Preste atenção à leitura do ponteiro da mitra nesse momento.

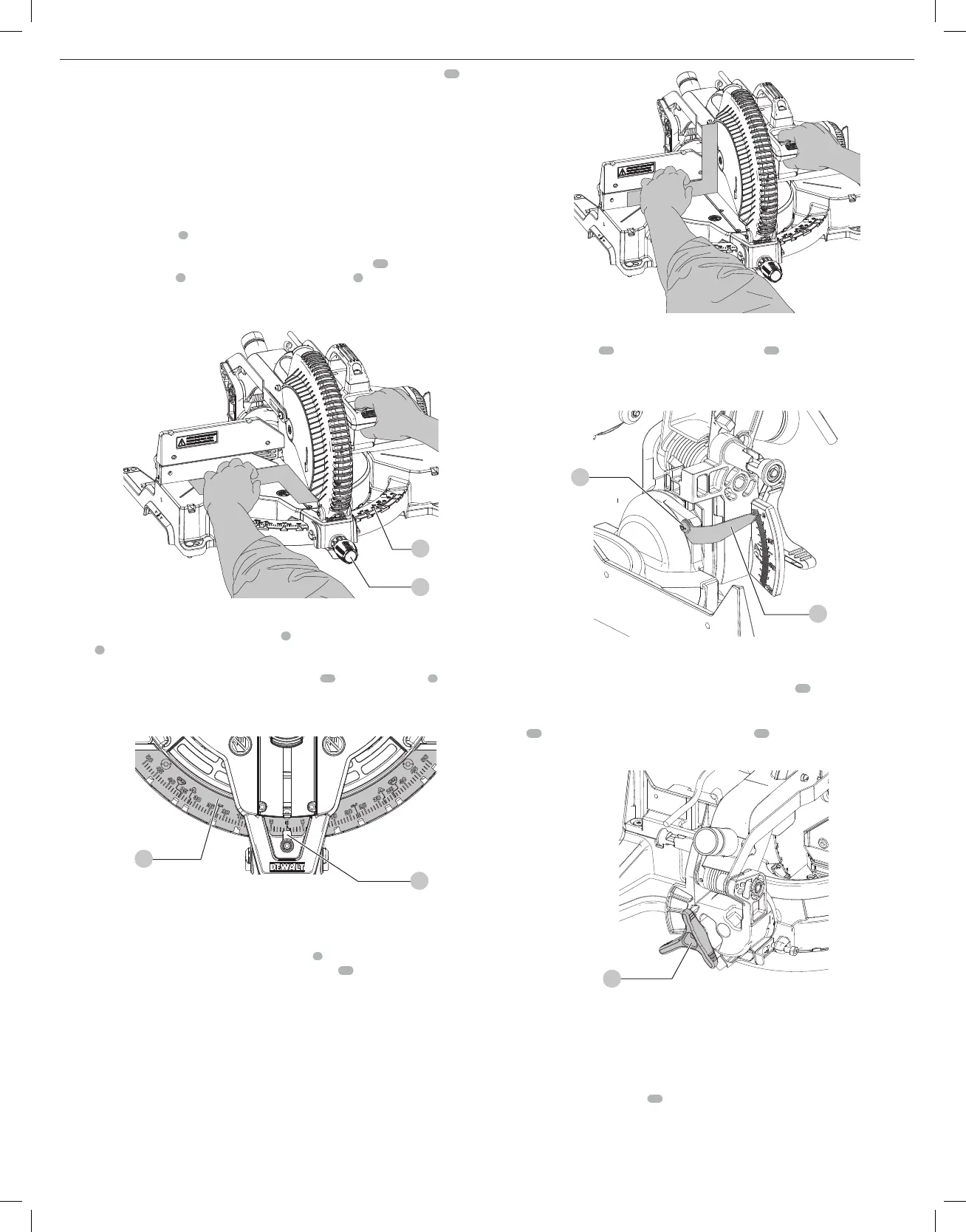

Fig. F
5
7
Ajuste do Ponteiro de Mitra (Fig. A, F,G)
Desbloqueie o botão de trava da mitra
5
e aperte a trava do retentor de mitra
6
para mover
o braço de mitra para a posição zero. Desbloqueie o botão de trava da mitra para permitir que
o retentor de mitra se encaixe no lugar ao girar o braço de mitra na direção de zero. Observe o
ponteiro
28
e a escala de mitra
7
através da abertura de visualização mostrada na Figura H. Se
o ponteiro não indicar exatamente zero, solte o parafuso do ponteiro, ajuste o ponteiro para 0˚ e
aperte novamente.
Fig. G
7
28
Esquadro do Chanfro para Mesa (Fig. A, H)
Para alinhar o esquadro da lâmina à mesa rotativa, trave o braço na posição para baixo. Coloque
um esquadro contra a lâmina, tomando cuidado para não ter o esquadro no topo de um dente.
Solte o botão de trava de chanfro
11
e garanta que o braço esteja firmemente contra o parada
de chanfro 0°. Mova o parafuso de ajuste do batente de chanfro de 0°
19
conforme necessário
para que a lâmina esteja a 0° de chanfro em relação à mesa. Garanta que as alavancas de
cancelamento de chanfro sejam empurradas para dentro para obter um ajuste preciso.
Fig. H
Ponteiro de Chanfro (Fig. I)
Se o ponteiro do chanfro
29
não indicar zero, solte o parafuso
30
que o mantém no lugar e
mova o ponteiro conforme necessário. Não remova a placa de aço na frente do ponteiro do
chanfro. Esta placa evita que a resina de madeira se acumule na escala do chanfro durante o uso.
29
30
Fig. I
Como Ajustar o Batente do Chanfro a 45° à Esquerda (Fig. A, I, J)
NOTA: Ajuste o ângulo de inclinação de 45° somente depois de executar o ângulo de chanfro de
0° e o ajuste do ponteiro. Garanta que as alavancas de cancelamento de chanfro de 45°
20
sejam
empurradas para dentro para obter um ajuste preciso.
Para ajustar a parada de batente à esquerda de 45°, primeiro afrouxe o botão de trava de
chanfro
11
e incline a cabeça para a esquerda. Se o ponteiro de chanfro
29
não indicar
exatamente 45°, gire o parafuso de parada de chanfro esquerdo até que o ponteiro indique 45 °.
Fig. J
11
Ajuste da Barreira (Fig. K)
AVISO: Para reduzir o risco de lesões corporais graves, desligue a ferramenta e
desconecte da energias antes movê-la, trocar acessórios e fazer ajustes.
Para que a serra possa chanfrar até 48° à esquerda, as barreiras podem ser ajustadas para fornecer
folga. Para ajustar a barreira, solte o botão de trava da barreira
14
e deslize a barreira para a fora.
Faça um funcionamento a seco com a serra desligada e verifique a folga. Ajuste a barreira de
modo a ficar o mais próximo possível da lâmina, a fornecer o máximo apoio à peça, sem interferir
com o movimento do braço para cima e para baixo. Aperte firmemente o botão. Quando as
operações de chanfro estiverem concluídas, não se esqueça de deslocar a barreira.
NOTA: A ranhura da guia das barreiras pode ficar entupido com serragem. Se a ranhura guia ficar
entupida, use um bastão com ar de baixa pressão ou vácuo para limpar.
Fig. K
14
Atuação e Visibilidade da Proteção (Fig. L)
CUIDADO: Risco de Pinçamento. Para reduzir o risco de ferimentos, mantenha o polegar sob
a alça ao puxar a alavanca para baixo. A proteção inferior moverá para cima quando a alça
for puxada para baixo, o que poderá causar pinçamento.
A proteção da lâmina na serra foi projetada para ser levantada automaticamente quando o braço
é abaixado e para abaixar sobre a lâmina quando o braço é levantado.
A proteção pode ser levantada manualmente ao instalar ou remover lâminas ou para inspeção da
serra. NUNCA LEVANTE A PROTEÇÃO DA LÂMINA MANUALMENTE EXCETO SE A SERRA ESTIVER
DESLIGADA.
