Pour le biseautage sur le côté droit d’une moulure d’embase d’une épaisseur de 91 mm
(3–5/8po) tenue à la verticale contre le guide, comme le montre la FigureS, la scie ne peut
couper une planche d’une épaisseur maximale de 25,4 mm (1 po), à partir de son extrémité. Ne
pas couper une planche dont l’épaisseur dépasse 25,4 mm, car la pièce sera bloquée par le boîtier
d’engrenages de la scie. Pour couper une moulure d’embase à la verticale dont l’épaisseur varie
entre 91 mm (3–5/8 po) et 140mm (5-1/2"), suivre les directives figurant sur cettepage.
Coupe de la moulure d’embase d’une épaisseur maximale de
25,4 mm (1 po) par la largeur de 91–140 mm (3-5/8 po–5-1/2 po)
à la verticale, contre le guide
Placer la moulure comme illustré à la FigureS.
Toutes les coupes doivent être réalisées avec l’arrière de la moulure contre le guide
Coin intérieur Coin extérieur
Côté gauche*
1. Placer la moulure avec le fond
inférieur de la moulure contre la base
de la scie
2. Onglet gauche à 45 °
3. Conserver le côté gauche de la coupe
1. Placer la moulure avec le fond
inférieur de la moulure contre la base
de la scie
2. Onglet droit à 45 °
3. Conserver le côté gauche de la coupe
Côté droit
1. Placer la moulure avec le fond
inférieur de la moulure contre la base
de la scie
2. Onglet droit à 45 °
3. Conserver le côté droit de la coupe
1. Placer la moulure avec le fond
inférieur de la moulure contre la base
de la scie
2. Onglet gauche à 45 °
3. Conserver le côté droit de la coupe
* REMARQUE: si la coupure doit être faite quelque part autrement que 25,4 mm (1 po) de la fin
de la moulure : couper la moulure à 90 ° approximativement 25,4 mm (1 po) plus long que votre
longueur finale fait alors la coupure d’onglet comme a traité ci-dessus.
Coupe de la moulure d’embase d’une épaisseur maximale
de 45 mm (1,8 po) sur une largeur maximale de 195,6 mm
(7-11/16 po) reposant à plat et l’utilisation de biseau
Toutes les coupes doivent être réalisées avec la scie biseau à 45°, onglet à 0°
Toutes les coupes doivent être réalisées avec l’arrière de la moulure reposent de lascie.
Coin intérieur Coin extérieur
Côté gauche
1. Positionner la partie supérieure de la
moulure contre le guide
2. Conserver le côté gauche de la coupe
1. Positionner la face inférieure de la
moulure contre le guide
2. Conserver le côté droit de la coupe
Côté droit
1. Positionner la face inférieure de la
moulure contre le guide
2. Conserver le côté droit de la coupe
1. Positionner la partie supérieure de la
moulure contre le guide
2. Conserver le côté droit de la coupe
Découpe de moulure couronnée
La scie à onglets est mieux adaptée à la tâche de découpe de moulures couronnées qu’aucun
autre outil. Afin de s’ajuster correctement, les moulures couronnées doivent être découpées à
onglets mixtes avec une précisionextrême.
Les deux surfaces plates d’un morceau de moulure couronnée donné sont à des angles dont la
somme est exactement de 90°. La majorité, mais non la totalité, des moulures couronnées ont un
angle arrière supérieur (la section qui s’adapte à plat contre le plafond) de 52° et un angle arrière
inférieur (la partie qui s’adapte à plat contre le mur) de 38°.
Votre scie à onglet possède des points de verrou d’onglet pré réglés à 31,6 ° à gauche pour
couper des moulures couronnées au bon angle et un cliquet de butée de biseau à 33,9 ° à
gauche. L’échelle de biseau comprend aussi un repère à 33,9°.
Le tableau de Réglage du biseau/Type de coupe présente les paramètres corrects pour couper
une moulure couronnée. (Les chiffres donnés pour les réglages de l’onglet et du biseau sont très
précis et ne sont pas faciles à régler précisément sur la scie). Comme les angles de la plupart de
pièces ne sont pas exactement de 90°, il vous faudra dans tous les cas ajuster vosréglages.
IL EST EXTRÊMEMENT IMPORTANT D’EFFECTUER DES TESTS PRÉLIMINAIRES SUR DES
CHUTES DE MOULURE !

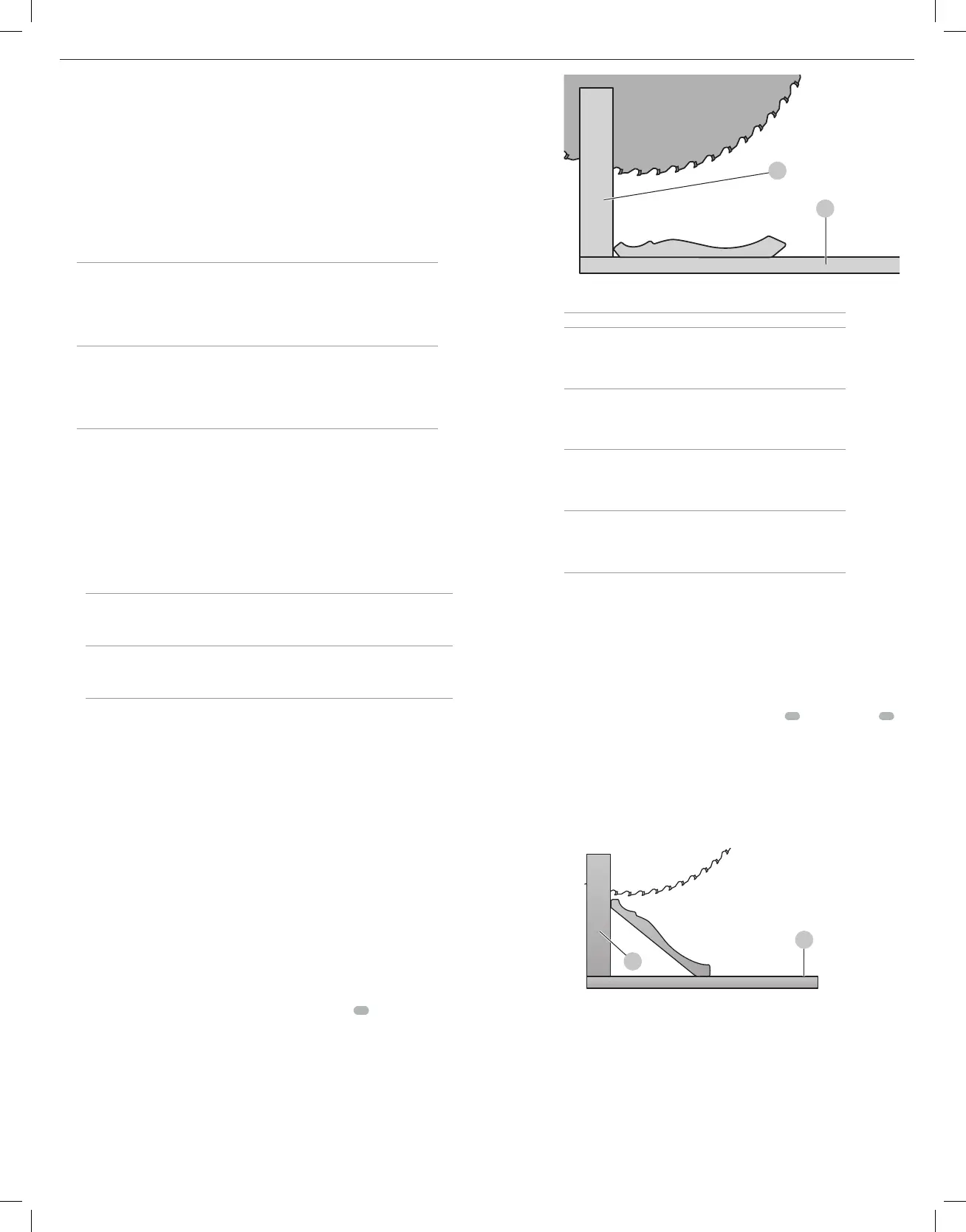

Directives pour la coupe de moulures couronnées reposant à
plat et l’utilisation des fonctions mixtes (Fig. A, T)
1. Moulure dont la large surface arrière est à plat sur la table à scier
34
(Fig.T).
Fig. T
10
34
2. Les réglages ci-dessous s’appliquent aux moulures couronnées standard (É-U) présentant des
angles de 52° et 38°.
RÉGLAGE DU BISEAU TYPE DE COUPE
33,9°
CÔTÉ GAUCHE, COIN INTÉRIEUR
1. Partie supérieure de la moulure contre le guide
2. Table d’onglet définie à 31,6 °
3. Conserver le côté gauche de la coupe
33,9°
CÔTÉ DROIT, COIN INTÉRIEUR
1. Partie inférieure de la moulure contre le guide
2. Table d’onglet définie à gauche, à 31,6 °
3. Conserver le côté gauche de la coupe
33,9°
CÔTÉ GAUCHE, COIN EXTÉRIEUR
1. Partie inférieure de la moulure contre le guide
2. Table d’onglet définie à gauche, à 31,6 °
3. Conserver le côté droit de la coupe
33,9°
CÔTÉ DROIT, COIN EXTÉRIEUR
1. Partie supérieure de la moulure contre le guide
2. Table d’onglet définie à 31,6 °
3. Conserver le côté droit de la coupe
Lors du réglage d’onglet et de biseau pour tous les onglets mixtes, ne pas oublier que:
Les angles présentés pour les moulures couronnées sont très précis et difficiles à régler de
manière exacte. Puisqu’ils peuvent facilement se décaler légèrement et que très peu de pièces
présentent des angles exactement droits, tous les réglages doivent être testés auparavant sur des
chutes demoulures.
IL EST EXTRÊMEMENT IMPORTANT D’EFFECTUER DES TESTS PRÉLIMINAIRES SUR DES
CHUTES DE MOULURE !
Méthode alternative de découpe de moulures couronnées (Fig. U)
Mettre la moulure sur la table, selon un angle donné entre le guide
10
et la table de scie
24
,
comme le montre la FigureU. Nous recommandons vivement l’utilisation de l’accessoire
(DW7084) de guide pour moulure couronnée en raison de son degré de précision et de sa
commodité. Cet accessoire est disponible auprès du distributeur de votrerégion.
Avec cette méthode de découpe de moulure couronnée, aucune coupe biseautée n’est requise.
Des modifications minimes peuvent être apportées à l’angle d’onglets sans modifier l’angle de
biseau. Ainsi, en cas de coins autres qu’à 90°, il est possible de régler rapidement et facilement la
scie en conséquence. Utiliser l’accessoire de guide pour moulures couronnées afin de conserver
l’angle que formera la moulure avec lemur.
Fig. U
34
10
Directives pour la découpe de moulures couronnées mises en
angle entre le guide et la base de la scie pour toutes les coupes
1. Faire pivoter la moulure de sorte que sa partie inférieure (celle qui sera adossée au mur lors
de l’installation) se trouve contre le guide et que sa partie supérieure repose sur la base de la
scie, comme il est illustré à la FigureU.
2. Les parties plates formant un angle à l’arrière de la moulure doivent bien reposer sur le guide
et la base de lascie.
