27
INSTALLATION ET RÉGLAGE DE LA POIGNÉE
Installation de la poignée
1. Placez la poignée entre le collier de serrage du milieu et le collier
de serrage supérieur (Fig. 4). Le cas échéant, faites pivoter ou
retournez le collier de serrage du milieu jusqu'à ce que les
ouvertures dans le collier de serrage supérieur et le collier de
serrage du milieu s'alignent.
2. Placez les colliers de serrage et la poignée sur le tube de l’arbre
supérieur et sur le collier de serrage inférieur (Fig. 4).
REMARQUE : Assurez-vous que la partie courbée de la poignée se
trouve à la gauche de l'opérateur (Fig. 4).
3. Tout en maintenant les morceaux ensemble, insérez les boulons (4)
dans les ouvertures alignées (Fig. 4).
4. Vissez un écrou à l'extrémité d'un boulon, sans toutefois bien le
serrer. Poussez l'écrou dans la cavité hexagonale du collier de
serrage inférieur. Maintenez l'écrou en place avec un doigt.
Serrez le boulon avec un tournevis à tête plate, mais ne le serrez
pas complètement (Fig. 4). Répétez cette étape pour chaque
boulon et écrou.
5. Maintenez l'appareil en position de fonctionnement (Fig. 13) et
relevez ou descendez la poignée dans le collier de serrage
jusqu'à ce que la flèche/ligne de l'autocollant touche le collier de
serrage (Fig. 5).
6. Orientez la poignée comme voulu vers l'avant ou vers l'arrière.
7. Serrez les boulons avec un tournevis cruciforme jusqu'à ce que
la poignée soit bien serrée.
Réglage de la poignée
Si la poignée doit être ajustée :
1. Desserrez légèrement les boulons (4) au moyen d'un tournevis
cruciforme (Fig. 4).
2. Maintenez l'appareil en position de fonctionnement (Fig. 13) et
orientez la poignée comme voulu vers l'avant ou vers l'arrière.
3. Serrez les boulons avec un tournevis cruciforme jusqu'à ce que
la poignée soit bien serrée.

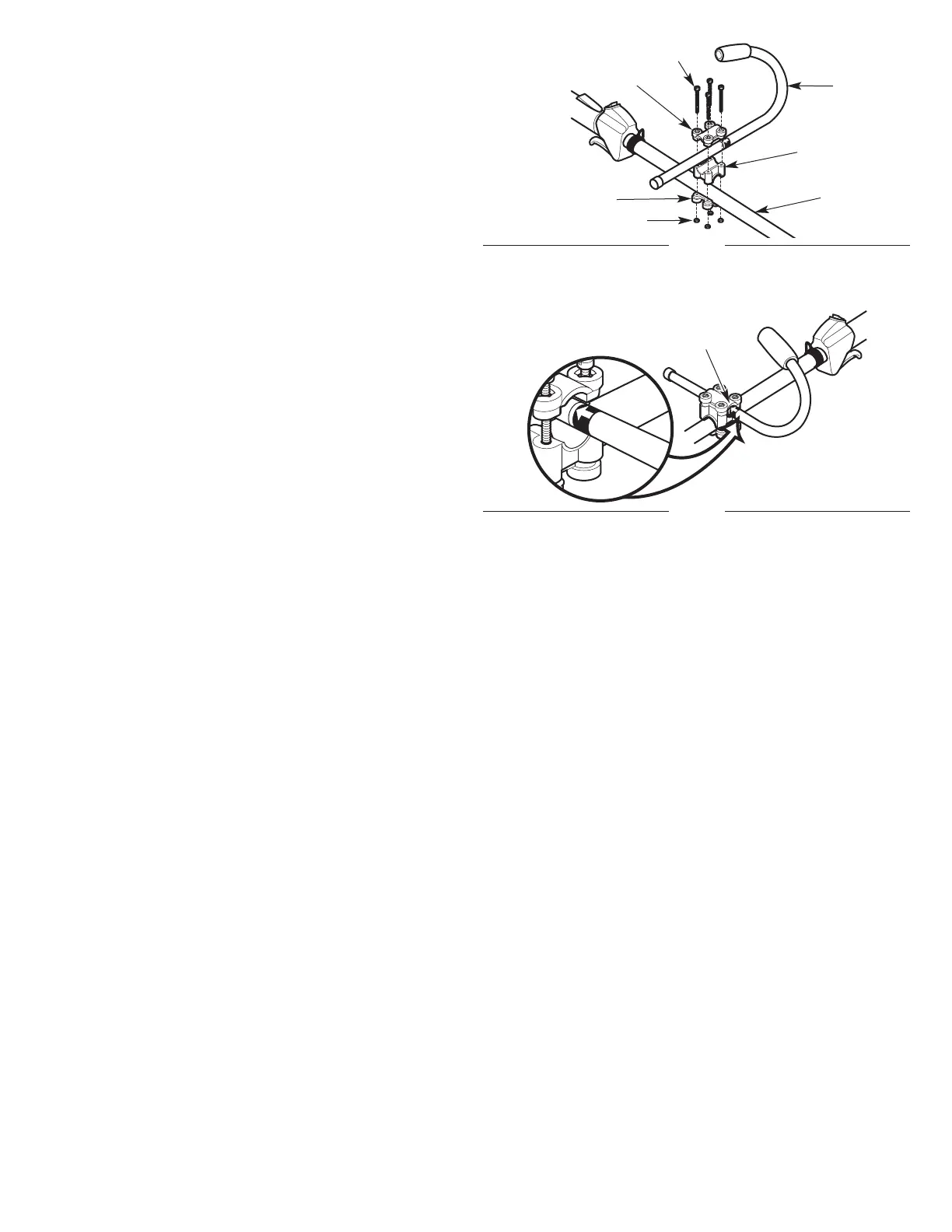

Fig. 4
Collier de
serrage inférieur
Poignée
Tube de l’arbre
supérieur
Écrous (x4)
Boulons (x4)
Fig. 5
Collier de serrage
du milieu
Collier de serrage supérieur
Collier de
serrage
