FRANÇAIS
15
Vérification de l’étalonnage

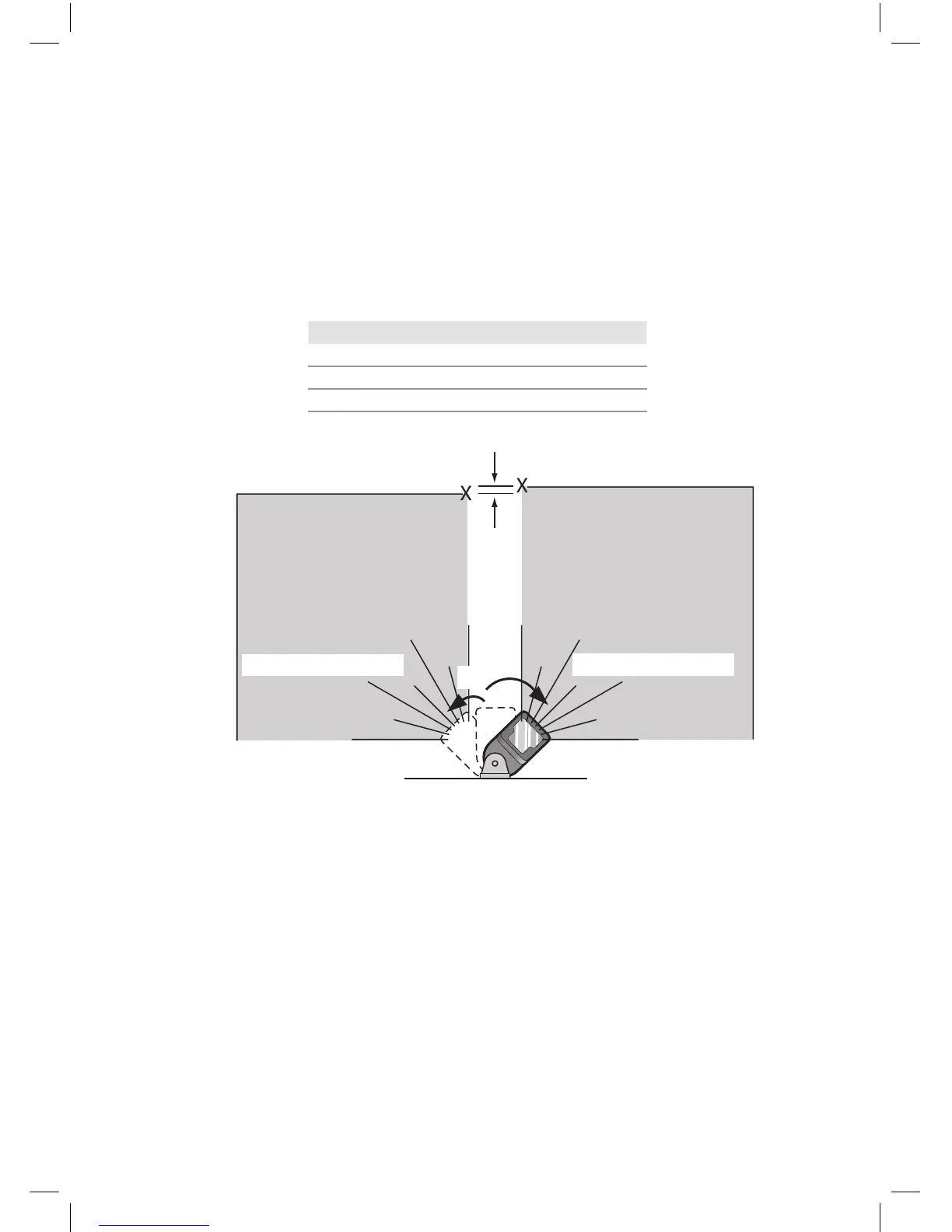

Vérification de la précision – faisceau horizontal, direction de balayage (Fig. F)
Pour vérifier l’étalonnage du balayage horizontal du laser, il faut deux murs à 9 m (30 pi) l’un de l’autre. Il est important de faire un
étalonnage sur une longueur supérieure à celle des applications pour lequel l’appareil est destiné.
1. Fixer le laser au mur à l’aide du support pivotant. S’assurer que le laser est dirigé droit devant.
2. Allumer le faisceau horizontal du laser et faire pivoter ce dernier d’approximativement 45 ˚ pour que l’extrémité la plus à droite
du faisceau touche le mur opposé éloigné d’au moins 9 m (30 pi). Marquer le centre du faisceau(a).
3. Faire pivoter le laser d’approximativement 90 ˚ pour amener l’extrémité la plus à gauche du faisceau près de la marque faites à
l’étape 2. Marquer le centre du faisceau (b).
4. Mesurer la verticale entre les deux marques.
5. Si cette mesure est supérieure aux valeurs données ci-dessous, rapporter le laser à un centre de service autorisé pour entretien.
Distance entre les murs Distance acceptable entre les marques
9 m (30 pi) 3,0 mm (1/8 po)
12 m (40 pi) 4,0 mm (5/32 po)
15 m (50 pi) 5,0 mm (7/32 po)
Fig. F
ÉTAPE 1
a
b
ÉTAPE 2
45˚
90˚
ÉTAPE 3
ÉTAPE 4
ÉTAPE 2
ÉTAPE 3
Vérification de la précision – faisceau horizontal, direction d’inclinaison (Fig. G)
Pour calibrer le degré d’inclinaison horizontale du laser, il suffit d’un seul mur d’au moins 9 m (30 pi) de long. Il est important de
faire un étalonnage sur une longueur supérieure à celle des applications pour lequel l’appareil est destiné.
1. Fixer le laser sur un des bouts du mur à l’aide du support pivotant.
2. Allumer le faisceau horizontal du laser et faire pivoter ce dernier vers l’autre bout du mur à peu près parallèlement au
muradjacent.
3. Marquer le centre du faisceau à deux endroits (c, d) séparé d’au moins 9 m (30 pi).
4. Repositionner le laser à l’autre bout du mur.
5. Allumer le faisceau horizontal du laser et refaire pivoter ce dernier vers le premier bout de mur à peu près parallèlement au mur
adjacent.
6. Régler la hauteur du laser de façon à ce que le centre du faisceau soit aligné avec la marque la plus proche (d).
7. Marquer le centre du faisceau (e) directement au-dessus ou au-dessous de la marque la plus éloignée (c).
8. Mesurer la distance entre ces deux marques (c, e).
9. Si cette mesure est supérieure aux valeurs données ci-dessous, rapporter le laser à un centre de service autorisé pour entretien.
