3

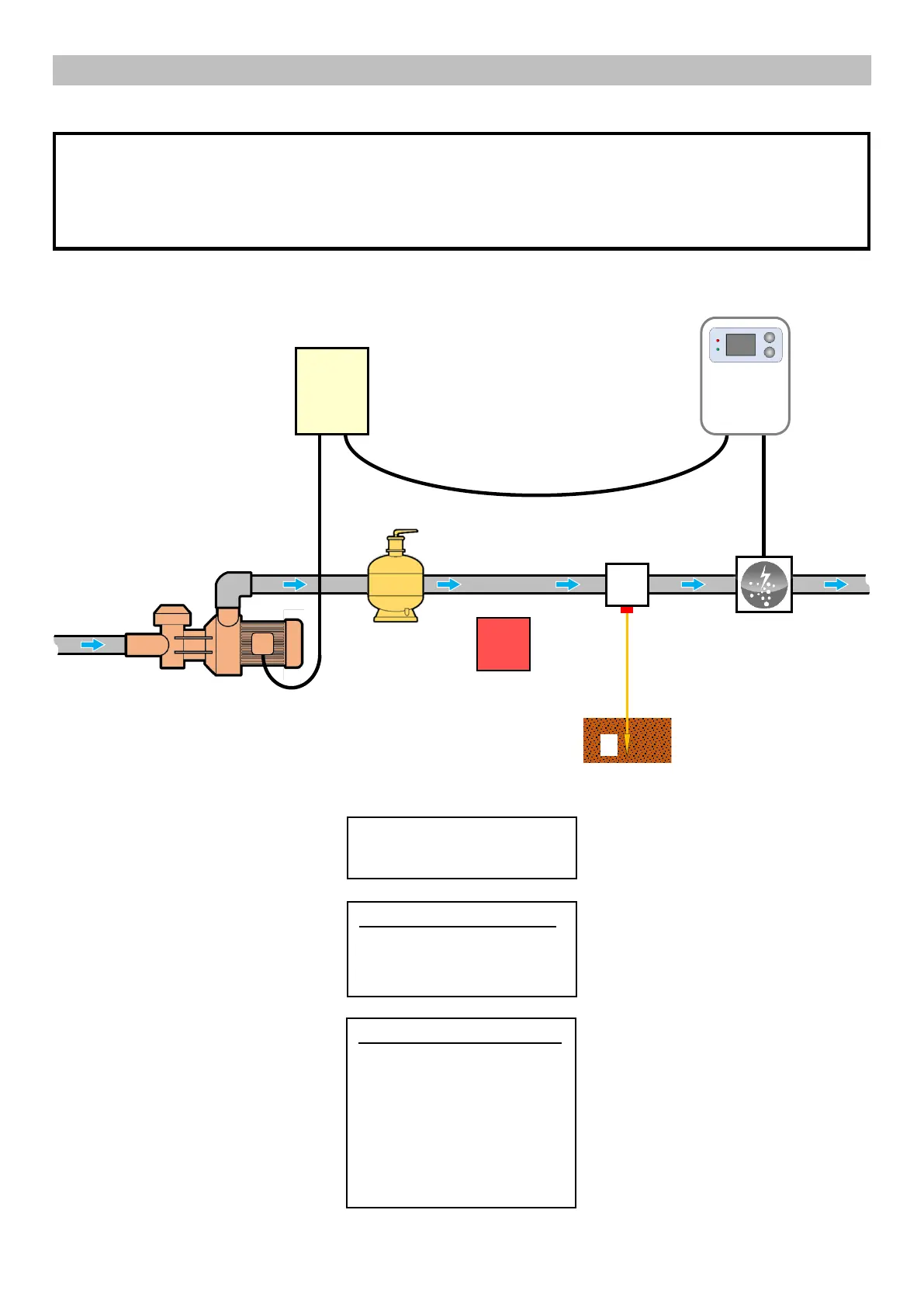

1. DIAGRAMA DE INSTALACIÓN
3
SSS
1 : Célula
2 : Cuadro eléctrico
H
8
I
Las conexiones eléctricas a la altura de la célula no deben quedar orientadas hacia arriba para evitar que se
acumule agua o humedad en ellas.
ELEMENTOS NO INCLUIDOS :
5 : Alimentación eléctrica
6 : Cable de cobre
7 : Filtro
8 : Pica de tierra
9 : Bomba de calor
10 : Bomba de filtrado
KIT POOL TERRE (opcional) :
3 : Electrodo
4 : Soporte
5
2
6
7
9
10
4
1
4
