KZ
20
Сипаттамалары
Ернемек
диаметрi
(мм)
Жыл-
дамдық
Өнімділігі
(м
3
/час)
Тұтынатын
қуаты (Вт)
Шуыл
деңгейі
(дБА)
Нетто
салмағы
(кг), артық
емес
SILENT 4
100
—
90 8,4 25 0,45
SILENT 5 125 — 180 10 30 0,65
SILENT 6 149,5
L1 220 18 28
1,0
L2 320 20 33
SILENT 4 TURBO 100 — 120 19 36 0,45
SILENT 5 TURBO
125
—
225 20 38 0,65
Сипаттамалары
Ернемек
диаметрi
(мм)
Жыл-
дамдық
Өнімділігі
(м
3
/час)
Тұтынатын
қуаты (Вт)
Шуыл
деңгейі
(дБА)
Нетто
салмағы
(кг), артық
емес
SLIM 4
100
—
90 7,8 25 0,50
SLIM 5 125 — 140 10 30 0,60
SLIM 6 150 — 250 10 33 0,72
STANDARD 4 100 — 100 16 35 0,67
STANDARD 5
125
—
185 20 36 0,72
• L1 – Low Speed (төмен жылдамдық )
• L2 – High Speed (жоғары жылдамдығы)
Желдеткіштер кернеуі 220-240 В, жиілігі 50/60 Гц болған ауыстырмалы электр тоқ
жүйесіне қосу үшін мақсатталған.

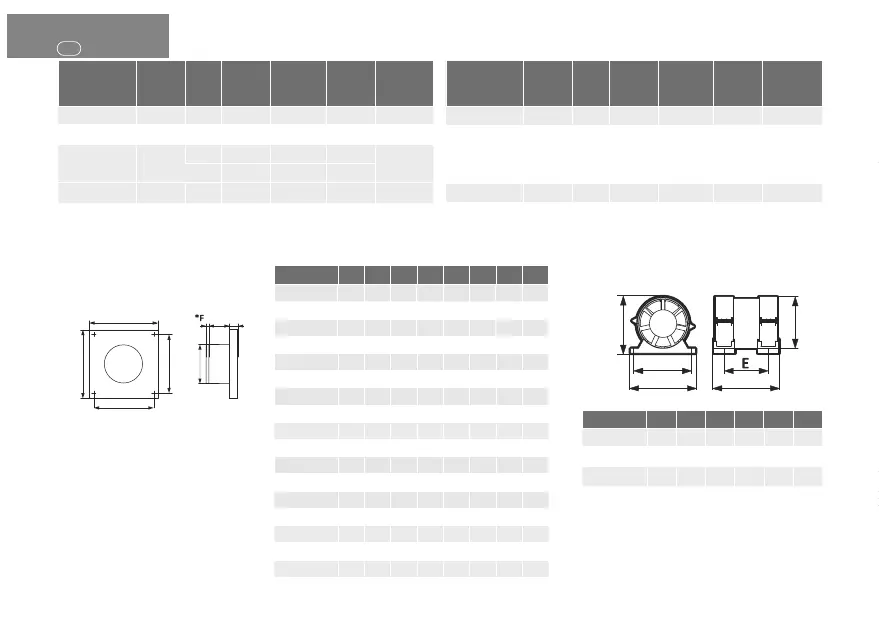

AURA / BREEZE / PARUS /
SILENT SLIM / RIO / STANDARD
PRO
B
A
F
D
C
Үлгі
d A B X Y E F* С
AURA 4
100 155 155 135 135 70 7 24
AURA 5
125 175 175 155 155 78 8,5 24
AURA 6
149,5 205 205 183,5 183,5 108 — 28
BREEZE 4
98 175 220 135 135 74 6 44
BREEZE 5
123 190 237 160 160 79 6 52
PARUS 4
100 175 220 140 175 48 8 37
PARUS 5
125 219 275 175 220 54 10 42
RIO 4
98 170 170 135 135 74 6 38
RIO 5
123 200 200 160 160 79 6 38
SILENT 4
100 155 155 135 135 70 7 31
SILENT 5
125 175 175 155 155 78 8,5 32
SILENT 6
149,5 205 205 183,5 183,5 108 — 37
SLIM 4
100 160 160 140 140 76 7 9
SLIM 5
125 180 180 160 160 82 8,5 9
SLIM 6
150 205 205 187 187 86 10 9
STANDARD 4
100 180 250 160 230 58,5 7 24
STANDARD 5
125 180 250 160 230 58,5 8,5 24
*- Бұл көлемдер тек қана кері клапан опциясы бар
болған желдеткіштерде бар болады
Үлгі
A B C D E F
PRO 4 122 138 119 103,6 94 139
PRO 5 147 163 144 128,6 101 146
PRO 6 182 198 179 163,6 104 154
E
C
Ød
X
A
Y
B
ҚҰРАСТЫРЫП ОРНАТУ МЕН ІСКЕ ҚОСУ ҮШІН
ДАЙЫНДАУ
DICITI желдеткіштері желдету ауа өткізгіштерімен және дербес түрде орнатылып
қойыла алынады. DiCiTi желдеткіштері қабырға және төбелерге орнату үшін
мақсатталған. 02 опциясы бар DiCiTi желдеткіштері қабырға үстінен ілініп орнатылып
қолданылады.
DiCiTi желдеткіштердің орнатылуы желдету ауа өткізгіштерімен және дербес түрде,
тегіс тік және көлденең үстілері үстінен, ал 02 опциясы бар желдеткіштердің
орнатылуы тегіс тік және бұйымды бұрама шегелер арқылы орнату үшін жеткілікті
қаттылығы бар үстілер үстінен өткізіледі. Орнатылатын монтаждық үстілердің тік
және көлденең бағыттары бойынша ұйғарынды ауытқу аумағы: ± 0,5 мм.
DICITI желдеткіштері желдету ауа өткізгіштерімен және дербес түрде орнатылып
қойыла алынады.
S3
S1 қорғау автоматтың
схемадағы белгіленуі
S1 қорғау автоматы
S2 сыртқы өшіргіші
Ішіне құрастырылған S3
айырғыш (тартпалы айырғышы)
S2 сыртқы өшіргіштің
схемадағы белгіленуі
S3 құрастырылған айы-
рғыштың белгіленуі
ЖЕЛДЕТКІШТЕРІН ҚОСУ БОЙЫНША НЕГІЗГІ
СХЕМАЛАРЫ
1ші схема
Желдеткіштерді іске қосу (базалық нұсқа)
X-клемма тақтасы, 2 жұп
