DiCiTi AURA 4 - Page 21

KZ
21
Сипаттамалары
Ернемек
диаметрi
(мм)
Жыл-
дамдық
Өнімділігі
(м
3
/час)
Тұтынатын
қуаты (Вт)
Шуыл
деңгейі
(дБА)
Нетто
салмағы
(кг), артық
емес
SLIM 4
100
—
90 7,8 25 0,50
SLIM 5 125 — 140 10 30 0,60
SLIM 6 150 — 250 10 33 0,72
STANDARD 4 100 — 100 16 35 0,67
STANDARD 5
125
—
185 20 36 0,72
Желдеткіштер кернеуі 220-240 В, жиілігі 50/60 Гц болған ауыстырмалы электр тоқ
жүйесіне қосу үшін мақсатталған.
Үлгі
A B C D E F
PRO 4 122 138 119 103,6 94 139
PRO 5 147 163 144 128,6 101 146
PRO 6 182 198 179 163,6 104 154
ҚҰРАСТЫРЫП ОРНАТУ МЕН ІСКЕ ҚОСУ ҮШІН
ДАЙЫНДАУ
DICITI желдеткіштері желдету ауа өткізгіштерімен және дербес түрде орнатылып
қойыла алынады. DiCiTi желдеткіштері қабырға және төбелерге орнату үшін
мақсатталған. 02 опциясы бар DiCiTi желдеткіштері қабырға үстінен ілініп орнатылып
қолданылады.
DiCiTi желдеткіштердің орнатылуы желдету ауа өткізгіштерімен және дербес түрде,
тегіс тік және көлденең үстілері үстінен, ал 02 опциясы бар желдеткіштердің
орнатылуы тегіс тік және бұйымды бұрама шегелер арқылы орнату үшін жеткілікті
қаттылығы бар үстілер үстінен өткізіледі. Орнатылатын монтаждық үстілердің тік
және көлденең бағыттары бойынша ұйғарынды ауытқу аумағы: ± 0,5 мм.
DICITI желдеткіштері желдету ауа өткізгіштерімен және дербес түрде орнатылып
қойыла алынады.
S3
S1 қорғау автоматтың
схемадағы белгіленуі
S1 қорғау автоматы
S2 сыртқы өшіргіші
Ішіне құрастырылған S3
айырғыш (тартпалы айырғышы)
S2 сыртқы өшіргіштің
схемадағы белгіленуі
S3 құрастырылған айы-
рғыштың белгіленуі

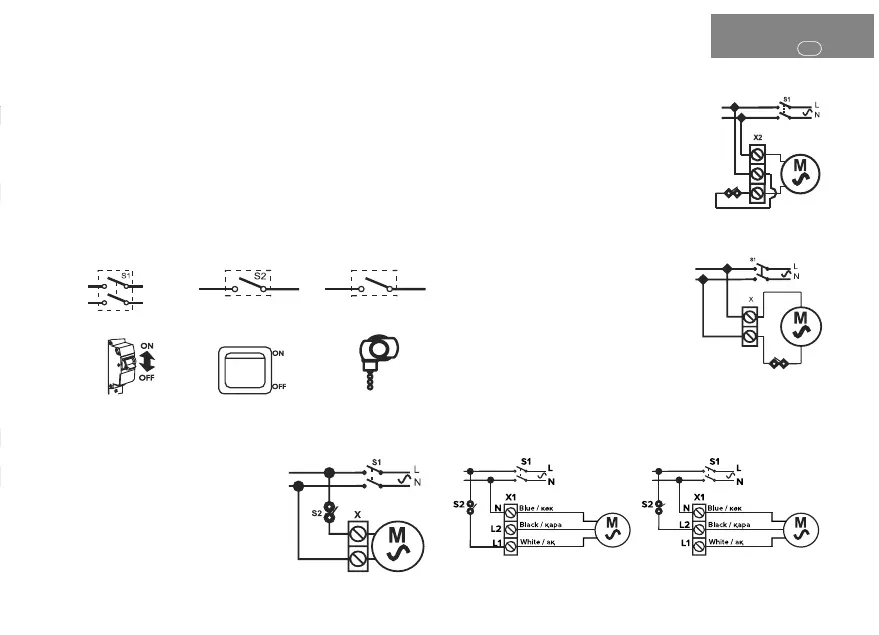

ЖЕЛДЕТКІШТЕРІН ҚОСУ БОЙЫНША НЕГІЗГІ
СХЕМАЛАРЫ
1ші схема
Желдеткіштерді іске қосу (базалық нұсқа)
X-клемма тақтасы, 2 жұп
2ші схема (STANDARD, PARUS үлгісі үшін)
-02 опциясымен (тартпалы айырғыш) жабдықталған желдеткіштерді іске қосу
X-клемма тақтасы, 3 жұп
3ші схема (BREEZE, SLIM, RIO үлгісі үшін)
-02 опциясымен (тартпалы айырғыш) жабдықталған желдеткіштерді іске қосу,
X-клемма тақтасы, 2 жұп
4ші схема (AURA 6, SILENT 6 үлгісі үшін)
-03 опциясымен (2 жылдамдық) жабдықталған желдеткіштерді іске қосу,
X-клемма тақтасы, 3 жұп
220-240В (12 В*)
S3
220-240В
220-240В
S3
220-240В
• L1 Low Speed – төмен жылдамдық • L2 High Speed – жоғары жылдамдығы
