DiCiTi AURA 4 - Page 22

KZ
22
DICITI сериялық желдеткіштерді желіге қосу бойынша монтаждық схемалары

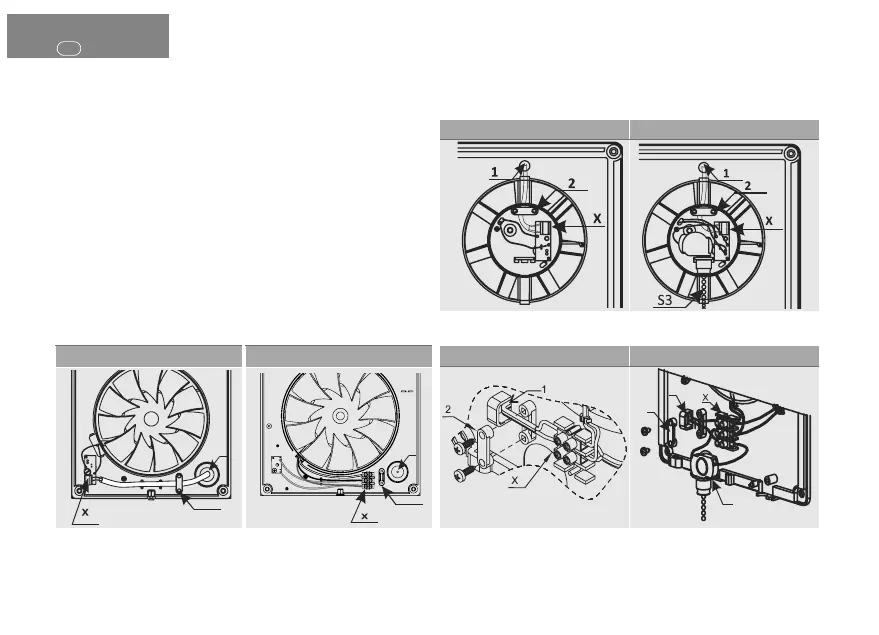

Желдеткішті желіге қосу реті 1ші-11ші суреттерде көрсетіледі
1ші сурет: AURA / SILENT
2
1
AURA/SILENT (1ші-2ші сурет); SLIM (3ші-4ші суреттер); STANDARD
(5ші-6ші суреттер)
• декоративтік беттік тақтасын шығарып алыңыз;
• желі сымын желдеткіш тұрқысындағы кабелді өткізу үшін арналған
саңылауынан (1) өткізіңіз;
• сымдар оқшаулауын 5-7 мм ұзындығында шешіңіз;
• сымдарды Х клемма тақтасына енгізіп, оларды бұрама арқылы қыстырыңыз
(AURA 6 / SILENT 6 қосу үшін 2-суретті және 4-электр тізбегін қараңыз);
• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;
• декоративтік тақтасының бекіткіштерін тұрқыдағысаңылаулармен үйлестірңіз;
• панельвинт бұрамасымен бекітіңіз.
2ші сурет: AURA 6 / SILENT 6
3ші сурет: SLIM 4ші сурет: SLIM -02
5ші сурет: STANDARD 6ші сурет: STANDARD-02
S3
1
2
2
L1
L2
N
2
1
