KZ
23
BREEZE / PARUS / RIO (7ші - 10ші суреттер)
• декоративтік беттік тақтасы мен желдеткіштердің клеммалық бөлігінің қақпағын
шығарып алыңыз;
• желі сымын желдеткіш тұрқысындағы кабелді өткізу үшін арналған саңылауынан
(1) өткізіңіз;
• сымдар оқшаулауын 5-7 мм ұзындығында шешіңіз;
• сымдарды Х клемма тақтасына енгізіп, оларды бұрама арқылы қыстырыңыз;
• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;
• клеммалық бөлігінің қақпағын орнына қайта орнатып, беттік тақтасын үстінен
біраз баса отырып жабыңыз.

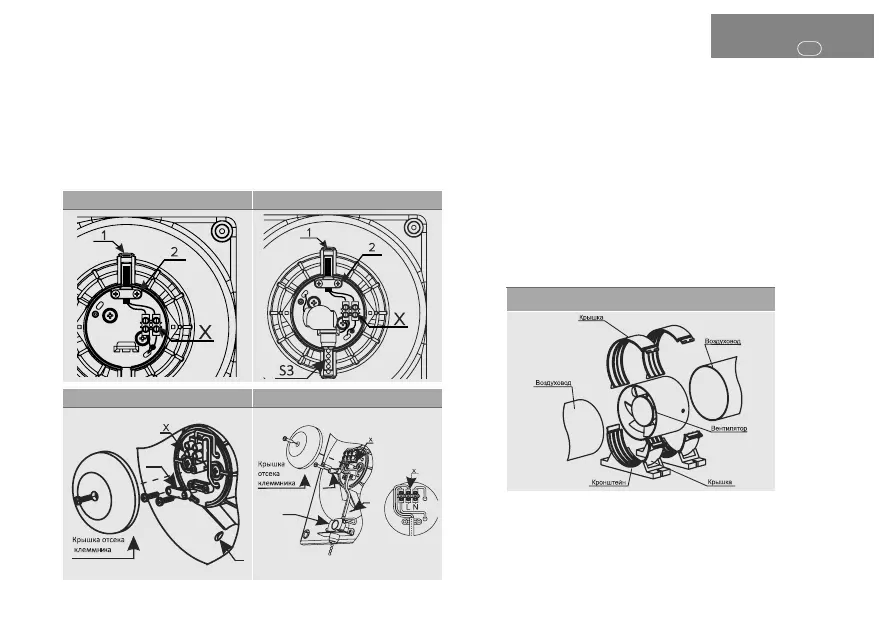

7ші сурет:BREEZE / RIO 8ші сурет: BREEZE-02 / RIO-02
9ші сурет: PARUS / PRO 10ші сурет: PARUS -02
1
2
2
1
S
3
PRO (9ші, 11ші суреттер)
• қорғау қақпағын шығарып алыңыз;
• желі сымын желдеткіш тұрқысындағы кабелді өткізу үшін арналған
саңылауынан (1) өткізіңіз;
• сымдар оқшаулауын 5-7 мм ұзындығында шешіңіз;
• сымдарды Х клемма тақтасына енгізіп, оларды бұрама арқылы
• қыстырыңыз;
• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;
• қорғау қақпағын орнына қайта орнатыңыз.
• ұстағыштардың кронштейндерін орнатыңыз;
• кронштейндерге алғашқы ұстағыштардың жұп қақпақтарын орнатыңыз;
• олардың үстінен желдеткішті орнатыңыз;
• желдеткіш тұрқысына екі жағынан ауа өткізгіштерді біріктіріп қосыңыз;
• өзіне тұрқы біріктірілген тұрқыны жұп қақпақтармен бекітіңіз
11 ші сурет: PRO
