DiCiTi AURA 4 - Page 29

RU
29
Характеристики
Диаметр
фланца
(мм)
Ско-
рость
Производи-
тельность
(м
3
/час)
Потре-
бляемая
мощность
(Вт)
Уровень
шума
(дБА)
Масса нетто
(кг), не более
SLIM 4
100
—
90 7,8 25 0,50
SLIM 5 125 — 140 10 30 0,60
SLIM 6 150 — 250 10 33 0,72
STANDARD 4 100 — 100 16 35 0,67
STANDARD 5
125
—
185 20 36 0,72
Модель
A B C D E F
PRO 4 122 138 119 103,6 94 139
PRO 5 147 163 144 128,6 101 146
PRO 6 182 198 179 163,6 104 154
УСТАНОВКА И ПОДГОТОВКА К РАБОТЕ
Вентиляторы DiCiTi монтируются как с вентиляционными воздуховодами, так и
самостоятельно. Вентиляторы DiCiTi предназначены для настенно-потолочного
монтажа. Модели вентиляторов DiCiTi с опцией -02 предназначены для настенного
монтажа.
Монтаж вентиляторов DiCiTi осуществляется как c вентиляционными воздухо-
водами, так и самостоятельно на ровную вертикальную или горизонтальную
поверхность, для моделей с опцией -02 на ровную вертикальную поверхность,
достаточной жесткости для установки изделия при помощи шурупов. Допустимое
отклонение монтажной поверхности по вертикали и горизонтали ± 0,5 мм.

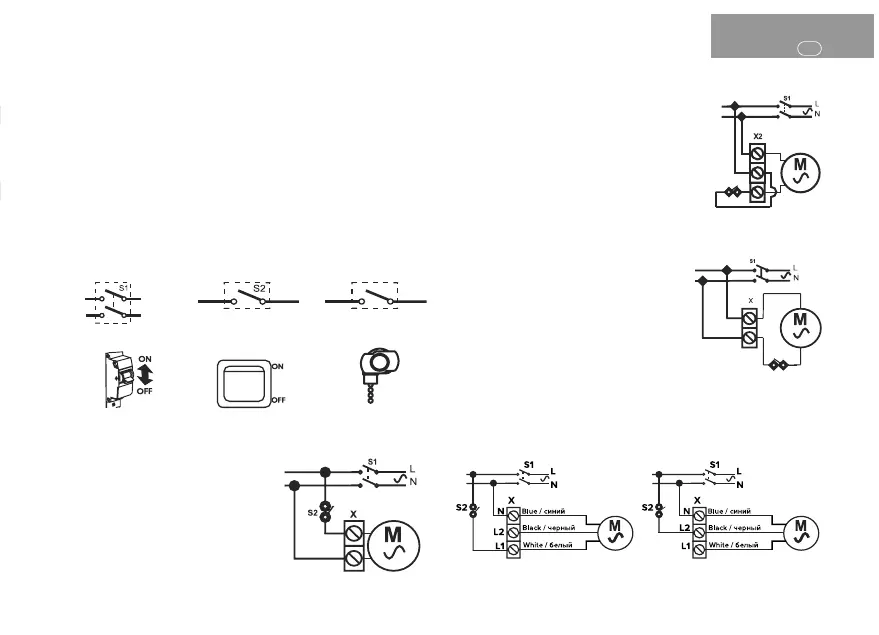

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ
ВЕНТИЛЯТОРОВ
Схема 1
Подключения вентиляторов (базовая модель)
X - клеммная колодка, 2 пары
Схема 2 (для моделей STANDARD, PARUS)
Подключения вентиляторов оснащённых опцией - 02 (тяговый выключатель).
X2 - клеммная колодка, 3 пары
Схема 3 (для моделей BREEZE, SLIM, RIO)
Подключения вентиляторов, оснащённых опцией - 02 (тяговый выключатель).
X - клеммная колодка, 2 пары
Схема 4 (для моделей AURA 6, SILENT 6)
Подключения вентиляторов, оснащённых опцией - 03 (две скорости).
X - клеммная колодка, 3 пары
S3
Обозначение автомата
защиты S1 на схеме
Автомат защиты S1
Внешний выключатель S2
Выключатель
встроенный S3
(тяговый выключатель)
Обозначение внешнего
выключателя S2 на схеме
Обозначение встроенного
выключателя S3 на схеме
220-240В (12 В*)
S3
220-240В
220-240В
220-240В
S3
• L1 – Low Speed – Низкая скорость • L2 – High Speed – Высокая скорость
