МОНТАЖНЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ К СЕТИ ВЕНТИЛЯТОРОВ ПРОИЗВОДСТВА DICITI

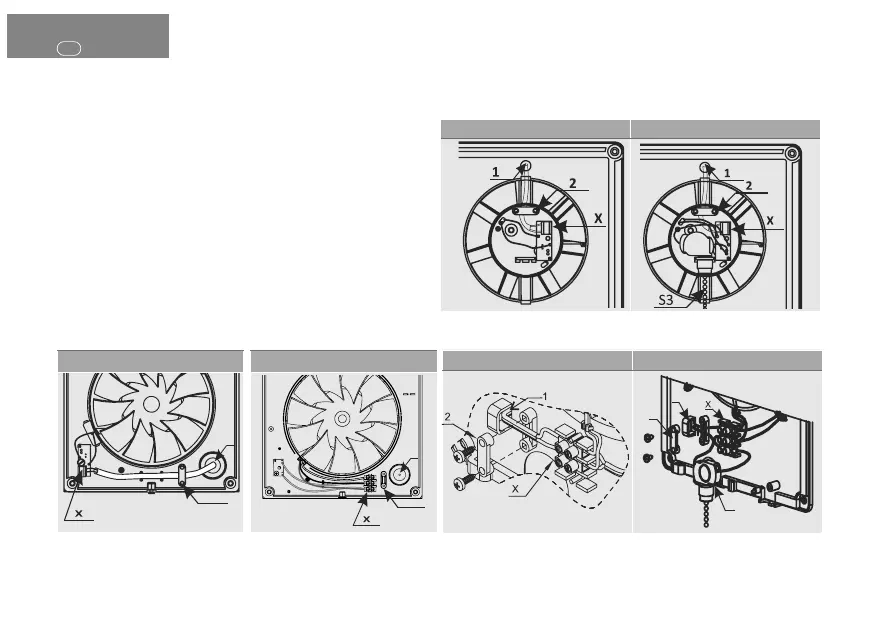

Подключение вентилятора к сети показано на Рис. 1-11
AURA / SILENT (Рис. 1 - 2); SLIM (Рис. 3 - 4); STANDARD (Рис. 5 - 6)
• снять декоративную лицевую панель;
• снять изоляцию проводов на длине 5-7 мм;
• провести сетевой провод через кабельное отверстие 1 в корпусе вентилятора и
кабельный ввод;
• вставить провода в клеммник Х, зажать их винтами (для подключения AURA 6/
SILENT 6 смотри рис. 2 и электрическую схему 4)
• закрепить провода при помощи кабельного зажима 2;
• совместить фиксаторы декоративной панели с пазами в корпусе;
• закрепить панель винтом
Рис. 1 AURA
/ SILENT
2
1
Рис. 2 AURA 6
/ SILENT 6
Рис. 5 STANDARD Рис. 6 STANDARD-02
S3
1
2
2
Рис. 3 SLIM Рис. 4 SLIM -02
L1
L2
N
2
1
