МОНТАЖНЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ К СЕТИ ВЕНТИЛЯТОРОВ ПРОИЗВОДСТВА DICITI

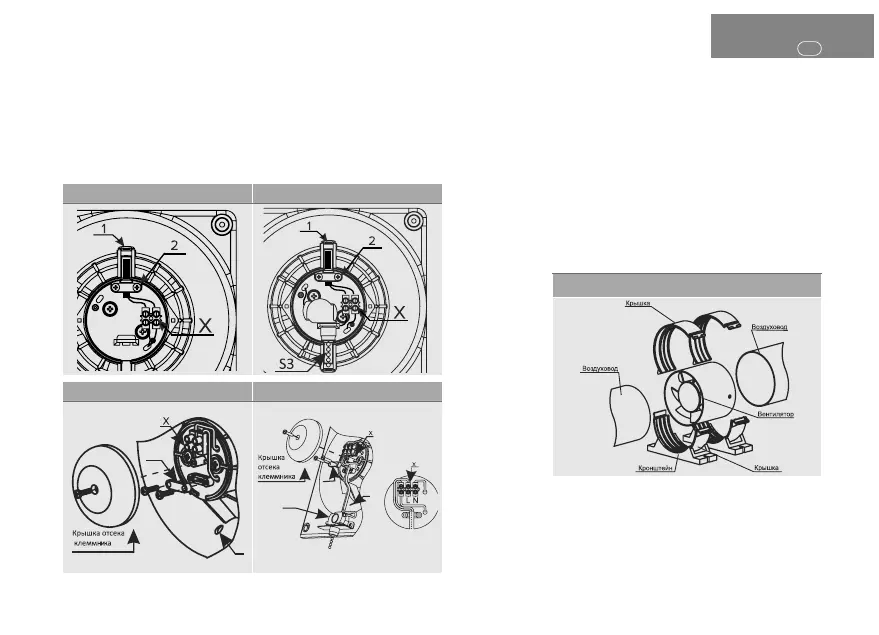

Подключение вентилятора к сети показано на Рис. 1-11
Рис. 5 STANDARD Рис. 6 STANDARD-02
Рис. 3 SLIM Рис. 4 SLIM -02
BREEZE / PARUS / RIO (Рис. 7-10)
• снять декоративную лицевую панель и крышку отсека клеммника вентиляторов;
• провести сетевой провод через кабельное отверстие 1 в корпусе вентилятора;
• снять изоляцию проводов на длине 5-7 мм;
• вставить провода в клеммник Х, зажать их винтами;
• закрепить провода при помощи кабельного зажима 2;
• установить на место крышку отсека клеммника и закрепить лицевую панель путем
легкого давления.
Рис. 7 BREEZE / RIO Рис. 8 BREEZE-02 / RIO-02
Рис. 9 PARUS / PRO Рис. 10 PARUS -02
1
2
2
1
S
3
PRO (Рис. 9, 11)
• снять крышку отсека клеммника вентилятора;
• провести сетевой провод через кабельное отверстие 1 в корпусе вентилятора;
• снять изоляцию проводов на длине 5-7 мм;
• вставить провода в клеммник Х, зажать их винтами;
• закрепить провода при помощи кабельного зажима 2;
• установить на место крышку отсека клеммника и закрепить лицевую панель пу-
тем легкого давления
• Установить кронштейны держателей;
• Установить в кронштейны первую пару крышек держателей;
• Установить на них вентилятор;
• Пристыковать к корпусу вентилятора с двух сторон воздуховоды;
• Зафиксировать сверху корпус с воздуховодами другой парой крышек держате-
лей.
Рис. 11 PRO
