Rev. 10/07
DICKSON
Funzionamento dei pulsanti
ON/OFF
Il tasto On/Off serve ad accendere e spegnerà l’unità.
ORIGINE PENNINO
Se i pennini si trovano al di là del bordo del diagramma, premere il tasto PEN HOME per riportare il pennino
alla posizione di registrazione. Se i pennini si trovano sul diagramma, premere il tasto PEN HOME per
portare i pennini sul bordo esterno del diagramma.
ALLARME - (TH623/25)
Per impostare l’allarme, assicurarsi che l’unità sia accesa e premere e tenere premuto il pulsante
ALARM. Il LED rosso lampeggerà rapidamente per circa cinque secondi, poi il LED resterà
costantemente a luce verde. Rilasciando il pulsante ALARM il LED si spegne. A questo punto il display
visualizzerà quanto segue: ON oppure OFF.
Premendo il pulsante ADJUST-UP o quello ADJUST-DOWN, che si trovano a tergo dell’unità vicino
all’interruttore Dip, si attiva o disattiva l’allarme.
Premendo PEN HOME si passa all’opzione d’allarme successiva. Le possibilità sono:
a. allarme attivato o disattivato
b. pennino 1 allarme di minima
c. pennino 1 allarme di massima
Per impostare i valori minimi o massimi d’allarme per un pennino, premendo ADJUST-UP si aumenta
il valore dell’allarme e premendo ADJUST-DOWN si diminuisce il valore dell’allarme. Si accelera se il
pulsante ADJUST-UP è tenuto premuto. Premendo ripetutamente il pulsante PEN HOME si scorrono le
5 possibilità fino a quando il pulsante d’allarme viene premuto per uscire dalla regolazione dell’allarme.
Ciascuna pressione del pulsante PEN HOME o di quello ALARM INSERIRÀ IN MEMORIA LE NUOVE
IMPOSTAZIONI. L’unità uscirà dalla modalità di Regolazione Diagramma entro un minuto se si preme il
pulsante ALARM.
Se viene azionato l’allarme, il LED sarà acceso a luce rossa stabile e si udrà l’allarme. Premere il
pulsante ALARM per interrompere l’allarme sonoro.
Relè d’allarme (TH625)
I contatti del relè SPST 24V 500 mA sono
normalmente aperti e si chiuderanno in
condizioni d’allarme quando gli allarmi
sono attivabili. I contatti del relè sono
sempre operativi quando l’allarme è
attivabile. L’interruttore Dip #8 non
influisce sul relè. Il relè si chiude solo nelle
condizioni minime e massime d’allarme.
1.
2.
3.
4.
5.
Product
Specifications &
Applications
Quick Start/
Operating
Instructions
Charts &
Accessories
Calibrations/
Troubleshooting
& Warranty
Spanish French German Italian

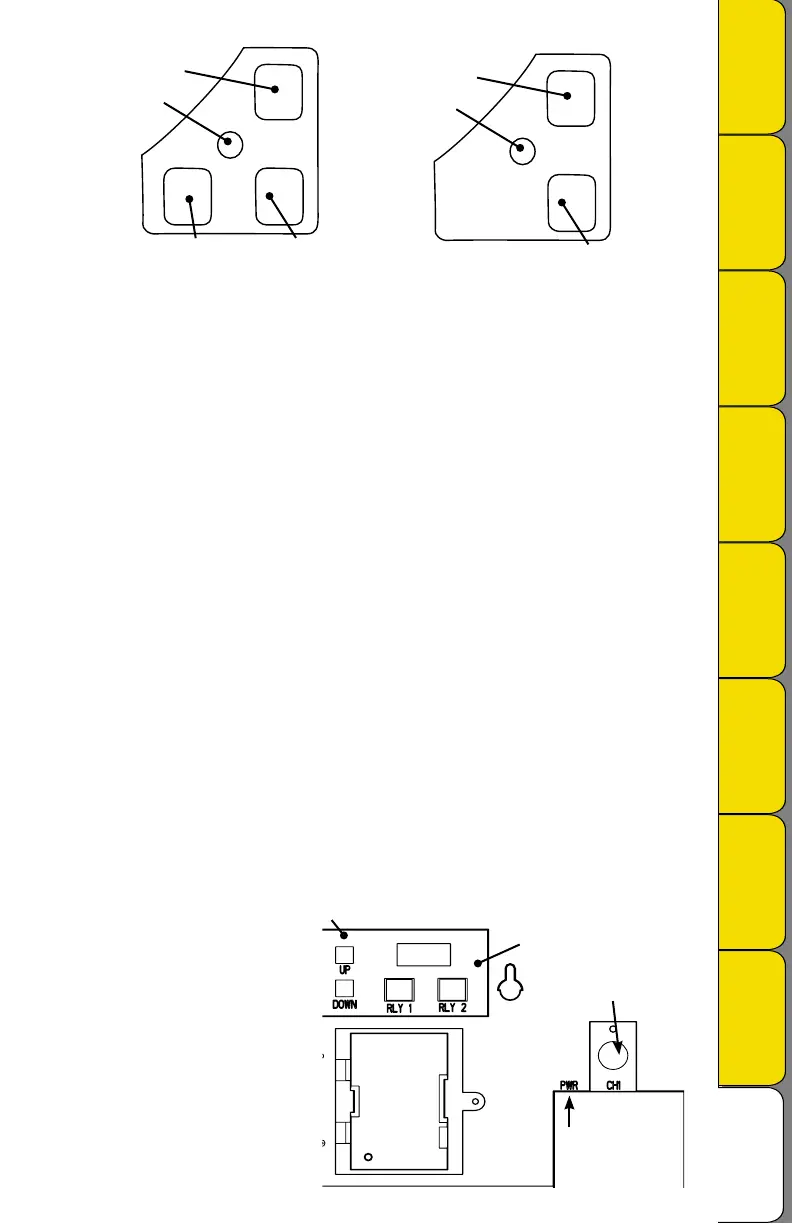

Figura 2
TH623/25
PEN HOME
(PWR)
LED
ON/OFF
ALLARME
STIFT HOME
(PWR)
LED
EIN/AUS
TH621/22
Adjust Buttons
Relay Contacts
Battery
Compartment
AC
Adapter
Jack
Remote Probe
(TH623/625)
Figure 3
