DR4018 DIGISWITCH (v1.34)
www.digikeijs.com Pagina / page / Seite / page 6
Instellingen wijzigen van de decoder
Het wijzigen van instellingen zoals schakeljd of het kiezen van één van de vele presets in CV47 kan op
2 verschillende manieren die hieronder worden beschreven.
(1) CV Programmering / Uitlezing via programmeerspoor
Deze manier van programmeren is een veel gebruikte manier die vrij ingewikkeld kan zijn.

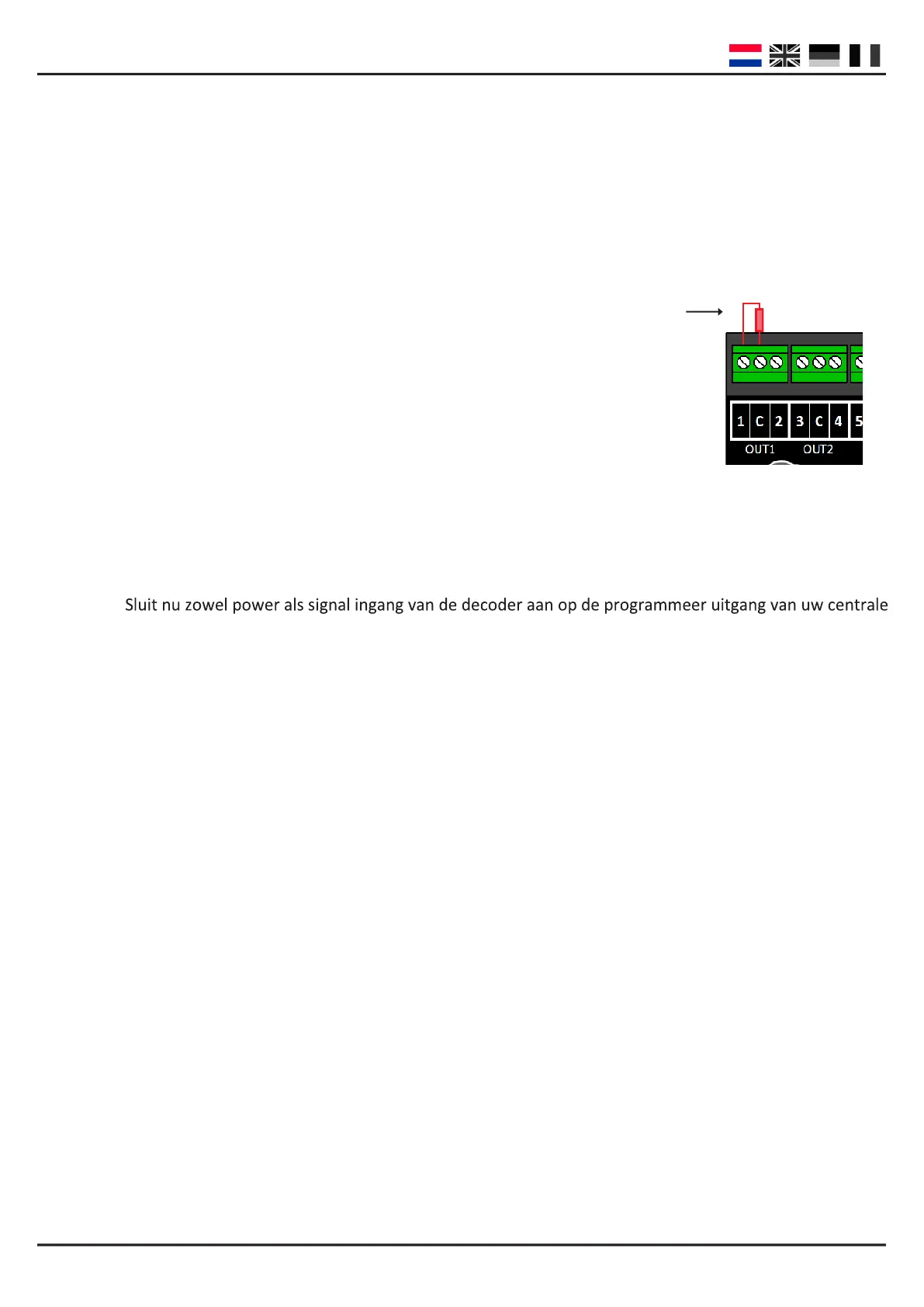

Om te beginnen moeten eerst de decoder voorbereiden doormiddel van het plaatsen van een belasngsweer-
stand van 150 of 270 Ohm op uitgang 1 zoals in de volgende aeelding geïllustreerd.
De weerstand zorgt ervoor dat er een belasng op het programmeerspoor ontstaat
die uw centrale nodig hee als bevesging dat er een module aanwezig is en ook
daadwerkelijk de programmeeropdracht van uw centrale hee ontvangen.
Helaas is geen centrale hetzelfde en kan het zijn dat de gemonteerde weerstand niet
voldoende of juist teveel belasng creëert. In dat geval dient u de handleiding van uw
centrale te raadplegen om de grote van de benodigde belasng te bepalen. In de meeste
gevallen kan het gebruik van een gloeilampje (12Volt - 60mA) de oplossing zijn.
Stap 1 : Sluit zowel power als signal ingang van de decoder aan op de rails uitgang van uw centrale.
Stap 2 : Druk de programmeer schakelaar op de module in totdat de rode led blij branden.
Stap 3 :
Stap 4 : Nu kunt u de gewenste CV’s wijzigen doormiddel van CV-byte of CV-bit programmering.
(Voor informae over CV-byte of CV-bit programmering raadpleegt u de handleiding van uw centrale)
Stap 5 : Sluit zowel power als signal ingang van de decoder aan op de rails uitgang van uw centrale.
Stap 6 : Druk de programmeer schakelaar op de module in totdat de led doo.
Stap 7 : Uw wijzigingen zijn opgeslagen en de module is klaar voor gebruik.
(2) CV Programmering via het hoofdspoor ( POM )
Een andere manier van programmeren is POM (Program On Main). Bij deze manier van programmeren kunt u de
module gewoon op de baan aansluiten zonder moeizame aansluingen of plaatsen van weerstanden zoals bij pro-
grammeren via het aparte programmeerspoor.
Stap 1 : Sluit de signal ingang van de decoder aan op de rails uitgang van uw centrale.
Stap 2 : Zorg ervoor dat de module spanning krijgt via de power ingang van de module.
(U kunt ook de power en signal ingang met elkaar doorverbinden)
Stap 3 : Zet uw centrale in POM programmeer stand
(meer informae over POM staat in de handleiding van uw centrale)
Stap 5 : Kies locadres 9999 op uw centrale
Stap 6 : Druk op de schakelaar van de module totdat de led gaat branden
Stap 7 : Programmeer vervolgens de gewenste CV’s van de module
Stap 8 : Druk op de schakelaar van de module totdat de led doo
Stap 9 : De module is direct klaar voor gebruik met de door u gewijzigde instellingen.
LET OP!!! In sommige gevallen kan het nodig zijn dat u de DR4018 module opnieuw een adres moet geven
doormiddel van ‘de module een adres geven’ op pagina 3 van deze handleiding.
