31
90°
A
B
C
D
20 mm

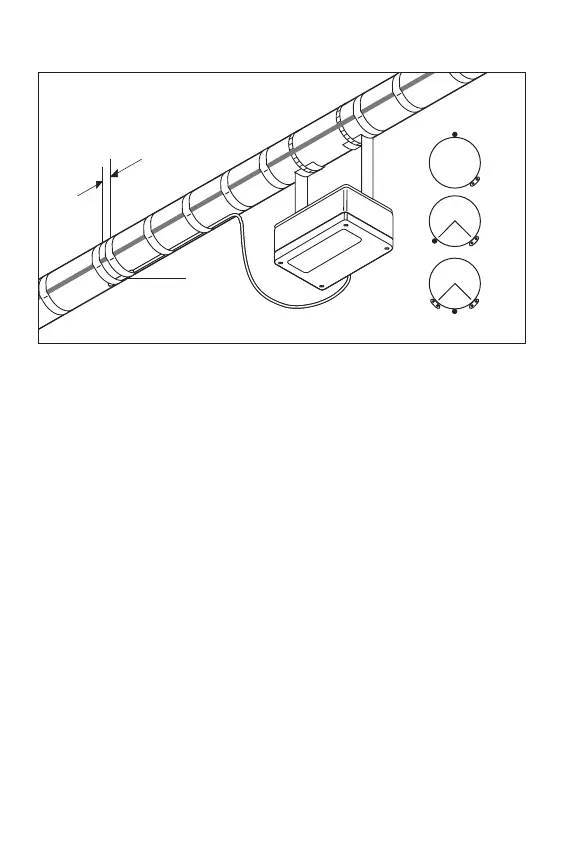

4. Installation de la sonde
Emplacement
– conforme aux spécifications de l’étude
– éviter les vannes, robinets, supports, pompes ou autres points chauds
– sur le dessus de la tuyauterie pour les fluides sensibles à la chaleur (A)
–à la limite du quart inférieur de la circonférence en cas de ruban chauffant
unique (B)
– au milieu du quart inférieur entre les rubans chauffants s’ils sont deux ou
plus (C)
Fixation de la sonde
–fixer la sonde solidement en deux endroits avec du ruban adhésif de
même type que celui qui sert à attacher le ruban chauffant sur la tuyaute-
rie (D)
– la sonde doit être disposée longitudinalement sur la tuyauterie (D)
– disposer le câble de la sonde et son éventuelle extension de manière à
éviter toute dégradation à l’usage. Utiliser du ruban adhésif à tous les
endroits nécessaires.
Attention: Ne pas installer la sonde lorsque la température ambiante est infé-
rieure à –20°C. Ne pas plier la sonde (les derniers 50 mm), elle doit rester
droite en toutes circonstances. Rayon de courbure minimal pour le câble de
la sonde: 10 mm.
