Raccordement de la sonde au RAYSTAT-CONTROL-10
Faire passer le câble de la sonde dans le presse-étoupe 5 (M16) et raccor-
der selon le schéma électrique de la page 37.
Les codes couleur du câblage doivent être respectés.
Remarque: Le câble de la sonde peut être prolongé jusqu’à 150 m avec un
câble de section 3 x 1,5 mm
2
(max. 20 Ω par conducteur). Raccorder cette
prolongation dans une boîte de jonction JB-86 ou dispositif équivalent. Utili-
ser un câble blindé pour éviter les interférences. La tresse de blindage doit
être reliée à la prise de terre du thermostat.
5. Fin de l’installation
Remettre le capot de protection des bornes en place.
Si ce n’est pas encore fait, programmer le RAYSTAT-CONTROL-10 en suivant
les instructions relatives au Paramétrage, page 32 et suivantes.
Fermer le couvercle de l’appareil.
Après l’installation du thermostat, vérifier que la tuyauterie et la sonde sont
correctement isolées et calorifugées selon les spécifications prévues.

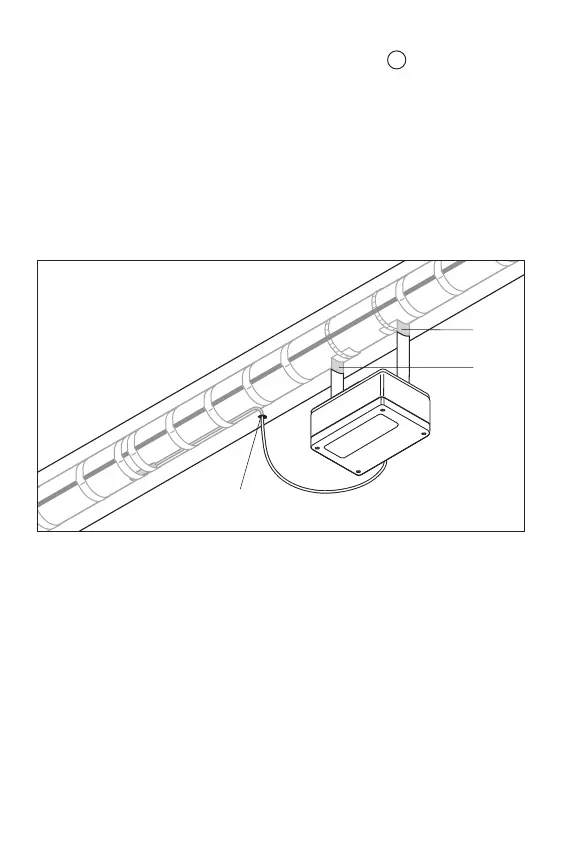

Assurer soigneusement l’étanchéité des joints du revêtement calorifugé (A).
