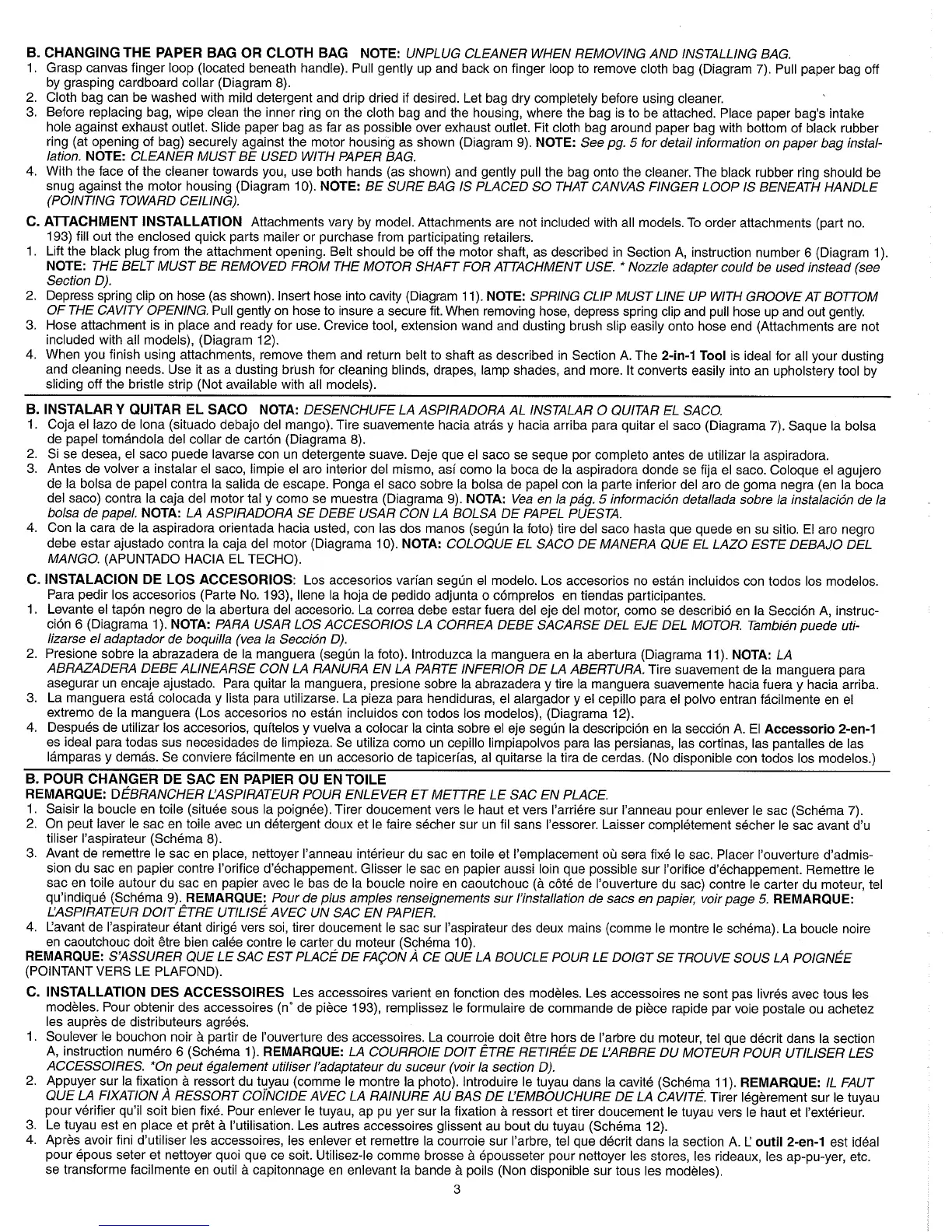

B. CHANGING THE PAPER BAG OR CLOTH BAG NOTE:
UNPLUG CLEANER WHEN REMOVING AND INSTALLING BAG.
1. Grasp canvas finger loop (located beneath handle). Pull gently up and back on finger loop to remove cloth bag (Diagram 7). Pull paper bag off
by grasping cardboard collar (Diagram 8).
2. Cloth bag can be washed with mild detergent and drip dried if desired. Let bag dry completely before using cleaner.
3. Before replacing bag, wipe clean the inner ring on the cloth bag and the housing, where the bag is to be attached. Place paper bag's intake
hole against exhaust outlet. Slide paper bag as far as possible over exhaust outlet. Fit cloth bag around paper bag with bottom of black rubber
ring (at opening of bag) securely against the motor housing as shown (Diagram 9).
NOTE:
See pg.
5
for detail information on paper bag instal-
lation.
NOTE:
CLEANER MUST BE USED WlTH PAPER BAG.
4. With the face of the cleaner towards you, use both hands (as shown) and gently pull the bag onto the cleaner. The black rubber ring should be
snug against the motor housing (Diagram 10).
NOTE:
BE SURE BAG IS PLACED SO THAT CANVAS FINGER LOOP IS BENEATH HANDLE
(POINTING TOWARD CEILING).
C. ATTACHMENT INSTALLATION
Attachments vary by model. Attachments are not included with all models. To order attachments (part no.
193) fill out the enclosed quick parts mailer or purchase from participating retailers.
1. Lift the black plug from the attachment opening. Belt should be off the motor shaft, as described in Section A, instruction number 6 (Diagram 1).
NOTE:
THE BELT MUST BE REMOVED FROM THE MOTOR SHAFT FOR ATTACHMENT USE. *Nozzle adapter could be used instead (see
Section D).
2.
Depress spring clip on hose (as shown). Insert hose into cavity (Diagram 11).
NOTE:
SPRING CLIP MUST LINE UP WlTH GROOVE AT BOTTOM
OF THE CAVITY OPENING.
Pull gently on hose to insure a secure fit. When removing hose, depress spring clip and pull hose up and out gently.
3. Hose attachment is in place and ready for use. Crevice tool, extension wand and dusting brush slip easily onto hose end (Attachments are not
included with all models), (Diagram 12).
4. When you finish using attachments, remove them and return belt to shaft as described in Section A. The 2-in-1 Tool is ideal for all your dusting
and cleaning needs. Use it as a dusting brush for cleaning blinds, drapes, lamp shades, and more. It converts easily into an upholstery tool by
sliding off the bristle strip (Not available with all models).
B.
INSTALAR
Y
QUITAR EL SACO NOTA:
DESENCHUFE LA ASPIRADORA AL INSTALAR
0
QUITAR EL SACO.
1. Coja el Iazo de lona (situado debajo del mango). Tire suavemente hacia atras y hacia arriba para quitar el saco (Diagrama 7). Saque la bolsa
de papel tomandola del collar de carton (Diagrama 8).
2.
Si se desea, el saco puede lavarse con un detergente suave. Deje que el sac0 se seque por completo antes de utilizar la aspiradora.
3. Antes de volver a instalar el saco, limpie el aro interior del mismo, asi como la boca de la aspiradora donde se fija el saco. Coloque el agujero
de la bolsa de
papel contra la saiida de escape. Ponga el saco sobre la bolsa de papel con la parte inferior del aro de goma negra (en la boca
del saco) contra la caja del motor tal y como se muestra (Diagrama 9).
NOTA:
Vea en la pag.
5
informacion detallada sobre la instalacion de la
bolsa de papel.
NOTA:
LA ASPIRADORA SE DEBE USAR CON LA BOLSA DE PAPEL PUESTA.
4.
Con la cara de la aspiradora orientada hacia usted, con las dos manos (segun la foto) tire del sac0 hasta que quede en su sitio. El aro negro
debe estar ajustado contra la caja del motor (Diagrama 10).
NOTA:
COLOQUE EL SACO DE MANERA QUE EL LAZO ESTE DEBAJO DEL
MANGO.
(APUNTADO HAClA EL TECHO).
C. INSTALACION DE LOS ACCESORIOS:
Los accesorios varian segun el modelo. Los accesorios no estan incluidos con todos 10s modelos.
Para pedir 10s accesorios (Parte No. 193), Ilene la hoja de pedido adjunta o comprelos en tiendas participantes.
1.
Levante el tapon negro de la abertura del accesorio. La correa debe estar fuera del eje del motor, como se describio en la Seccion A, instruc-
cion 6 (Diagrama 1).
NOTA:
PARA USAR LOS ACCESORIOS LA CORREA DEBE SACARSE DEL EJE DEL MOTOR. Tambien puede uti-
lizarse el adaptador de boquilla (vea la Seccion D).
2. Presione sobre la abrazadera de la manguera (segun la foto). lntroduzca la manguera en la abertura (Diagrama 11).
NOTA:
LA
ABRAZADERA DEBE ALINEARSE CON LA RANURA EN LA PARTE INFERIOR DE LA ABERTURA.
Tire suavement de la manguera para
asegurar un encaje ajustado. Para quitar la manguera, presione sobre la abrazadera y tire la manguera suavemente hacia fuera y hacia arriba,
3. La manguera esta colocada y
lista para utilizarse. La pieza para hendiduras, el alargador y el cepillo para el polvo entran facilmente en el
extremo de la manguera (Los accesorios no estan incluidos con todos 10s modelos), (Diagrama 12).
4. Despues de utilizar 10s accesorios, quitelos y vuelva a colocar la cinta sobre el eje segun la descripcion en la seccion
A.
El Accessorio 2-en-1
es ideal para todas sus necesidades de limpieza. Se utiliza como un cepillo limpiapolvos para las persianas, las cortinas, las pantalles de las
lamparas y demas. Se conviere facilmente en un accesorio de tapicerias, a1 quitarse la tira de cerdas. (No disponible con todos 10s modelos.)
B. POUR CHANGER DE SAC EN PAPIER OU EN TOILE
REMARQUE:
DEBRANCHER L'ASPIRATEUR POUR ENLEVER ET METTRE LE SAC EN PLACE.
1. Saisir la boucle en toile (situee sous la poignee). Tirer doucement vers le haut et vers I'arriere sur I'anneau pour enlever le sac (Schema 7).
2. On peut laver le sac en toile avec un detergent doux et le faire secher sur un fil sans I'essorer. Laisser completement secher le sac avant d'u
tiliser I'aspirateur (Schema 8).
3. Avant de remettre
le sac en place, nettoyer I'anneau interieur du sac en toile et I'emplacement ou sera fixe le sac. Placer I'ouverture d'admis-
sion du sac en papier contre I'orifice d'echappement. Glisser le sac en papier aussi loin que possible sur I'orifice d'echappement. Remettre le
sac en toile autour du sac en papier avec le bas de la boucle noire en caoutchouc (a c6te de I'ouverture du sac) contre le carter du moteur, tel
qu'indique (Schema 9).
REMARQUE:
Pour de plus amples renseignements sur I'installation de sacs en papier, voirpage
5.
REMARQUE:
L'ASPIRATEUR DOlT
ETRE
UTILISE
AVEC UN SAC EN PAPIER.
4.
Cavant de I'aspirateur etant dirige vers soi, tirer doucement le sac sur I'aspirateur des deux mains (comme le montre le schema). La boucle noire
en caoutchouc doit 6tre bien calee contre le carter du moteur (Schema 10).
REMARQUE:
S'ASSURER QUE LE SAC EST
PLACE
DE FACON A CE QUE LA BOUCLE POUR LE DOlGT SE TROUVE SOUS LA
POIGNEE
(POINTANT VERS LE PLAFOND).
INSTALLATION DES ACCESSOIRES
Les accessoires varient en fonction des modeles. Les accessoires ne sont pas livres avec tous les
modeles. Pour obtenir des accessoires (no de piece 193), remplissez le formulaire de commande de piece rapide par voie postale ou achetez
les aupres de distributeurs agrees.
Soulever le bouchon noir a partir de I'ouverture des accessoires. La courroie doit 6tre hors de I'arbre du moteur, tel que decrit dans la section
A, instruction numero
6
(Schema 1).
REMARQUE:
LA COURROIE
DOIT
ETRE RETIREE DE L'ARBRE DU MOTEUR POUR UTlLlSER LES
ACCESSOIRES. *On peut egalement utiliser I'adaptateur du suceur (voir la section D).
Appuyer sur la fixation a ressort du tuyau (comme le montre la photo). lntroduire le tuyau dans la cavite (Schema 11).
REMARQUE:
IL FAUT
QUE LA FIXATION A RESSORT COINCIDE AVEC LA RAINURE AU BAS DE L'EMBOUCHURE DE LA
CAVITE.
Tirer legerement sur le tuyau
pour verifier qu'il soit bien fixe. Pour enlever le tuyau, ap pu yer sur la fixation a ressort et tirer doucement le tuyau vers le haut et I'exterieur.
Le tuyau est en place et
pr6t a I'utilisation. Les autres accessoires glissent au bout du tuyau (Schema 12).
Apres avoir fini d'util~ser les accessoires, les enlever et remettre la courroie sur I'arbre, tel que decrit dans la sectlon A.
C
outil 2-en-1 est ideal
pour epous seter et nettoyer quoi que ce soit. Utilisez-le comme brosse a epousseter pour nettoyer les stores, les rideaux, les ap-pu-yer, etc.
se transforme facilmente en outil a capitonnage en enlevant la bande a polls (Non disponible sur tous les modeles).
