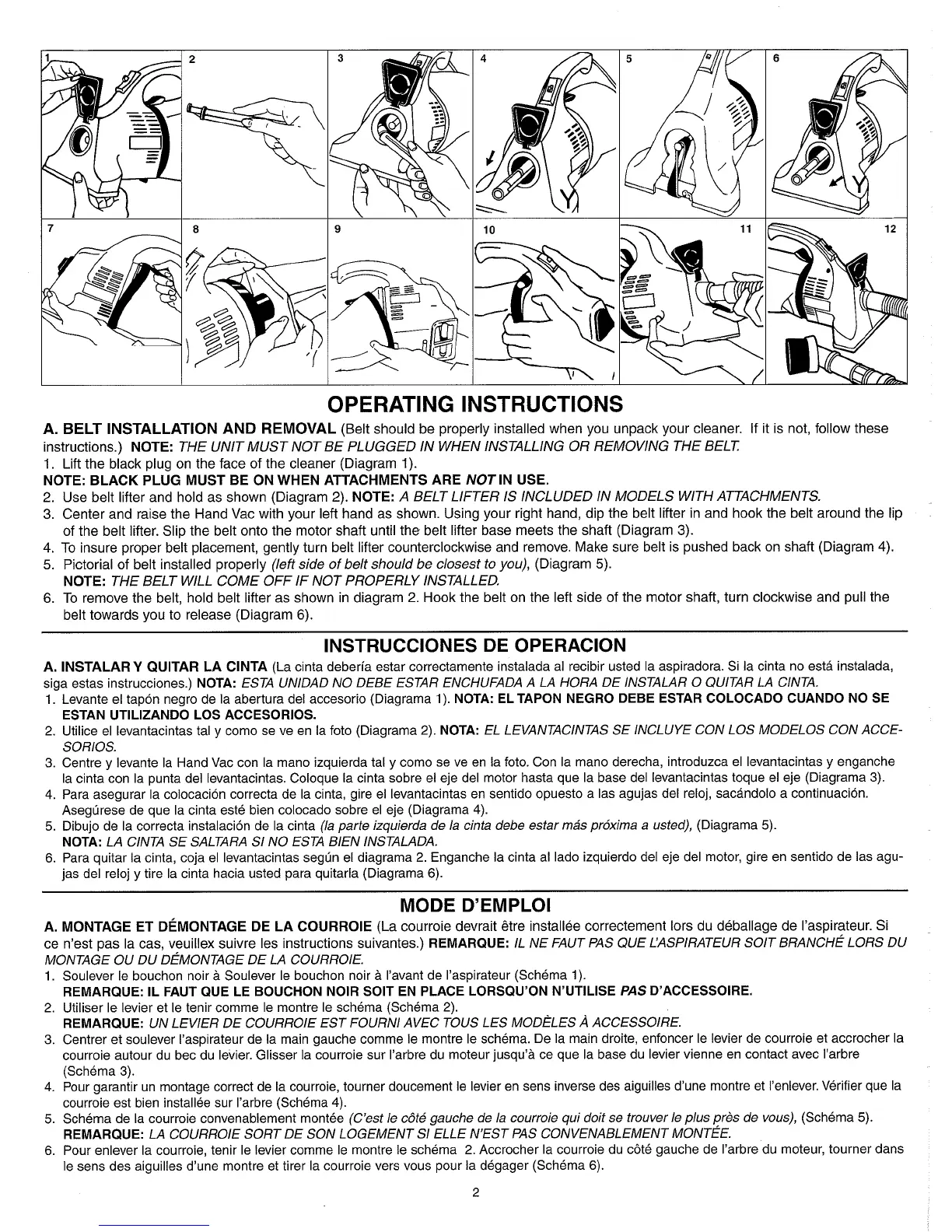

OPERATING INSTRUCTIONS
A. BELT INSTALLATION AND REMOVAL
(Belt should be properly installed when you unpack your cleaner. If it is not, follow these
instructions.)
NOTE:
THE UNIT MUST NOT BE PLUGGED IN WHEN INSTALLING OR REMOVING THE BELT:
1. Lift the black plug on the face of the cleaner (Diagram 1).
NOTE: BLACK PLUG MUST BE ON WHEN ATTACHMENTS ARE
NOT
IN USE.
2.
Use belt lifter and hold as shown (Diagram
2).
NOTE:
A BELT LIFTER IS INCLUDED IN MODELS WITH ATTACHMENTS.
3. Center and raise the Hand Vac with your left hand as shown. Using your right hand, dip the belt lifter in and hook the belt around the lip
of the belt lifter. Slip the belt onto the motor shaft until the belt lifter base meets the shaft (Diagram 3).
4. To insure proper belt placement, gently turn belt lifter counterclockwise and remove. Make sure belt is pushed back on shaft (Diagram 4).
5.
Pictorial of belt installed properly
(left side of belt should be closest to you),
(Diagram 5).
NOTE:
THE BELT WILL COME OFF IF NOT PROPERLY INSTALLED.
6. To remove the belt, hold belt lifter as shown in diagram
2.
Hook the belt on the left side of the motor shaft, turn clockwise and pull the
belt towards you to release (Diagram 6).
INSTRUCCIONES DE OPERACION
A. INSTALAR
Y
QUITAR LA CINTA
(La cinta deberia estar correctamente instalada al recibir usted la aspiradora. Si la cinta no esta instalada,
siga estas instrucciones.)
NOTA:
ESTA UNIDAD NO DEBE ESTAR ENCHUFADA A LA HORA DE INSTALAR
0
QUITAR LA CINTA.
1. Levante el tapon negro de la abertura dei accesorio (Diagrama 1).
NOTA: EL TAPON NEGRO DEBE ESTAR COLOCADO CUANDO NO SE
ESTAN UTlLlZANDO LOS ACCESORIOS.
2. Utilice el levantacintas tal
y
como se ve en la foto (Diagrama 2).
NOTA:
EL LEVANTACINTAS SE INCLUYE CON LOS MODELOS CON ACCE-
SORIOS.
3. Centre
y
levante la Hand Vac con la mano izquierda tal
y
como se ve en la foto. Con la mano derecha, introduzca el levantacintas
y
enganche
la cinta con la punta del levantacintas. Coloque la cinta sobre el eje del motor hasta que la base del levantacintas toque el eje (Diagrama 3).
4. Para asegurar la colocacion correcta de la cinta, gire el levantacintas en
sentido opuesto a las agujas del reloj, sacandolo a continuacion.
Asegurese de que la cinta este bien colocado sobre el eje (Diagrama 4).
5.
Dibujo de la correcta instalacion de la cinta
(la parte izquierda de la cinta debe estar mas proxima a usted),
(Diagrama
5).
NOTA:
LA CINTA SE SALTARA SI NO ESTA BlEN INSTALADA.
6. Para quitar la cinta, coja el levantacintas segun el diagrama 2. Enganche la cinta al lado izquierdo del eje del motor, gire en sentido de las agu-
jas del reloj
y
tire la cinta hacia usted para quitarla (Diagrama 6).
MODE D'EMPLOI
A. MONTAGE ET DEMONTAGE DE LA COURROIE
(La courroie devrait 6tre installee correctement lors du deballage de I'aspirateur. Si
ce n'est pas la cas, veuillex suivre les instructions suivantes.)
REMARQUE:
IL NE FAUT PAS QUE L'ASPIRATEUR SOlT BRANCHE LORS DU
MONTAGE OU DU DEMONTAGE DE LA COURROIE.
1. Soulever le bouchon noir
a
Soulever le bouchon noir
a
I'avant de I'aspirateur (Schema 1).
REMARQUE: IL FAUT QUE LE BOUCHON NOlR SOlT EN PLACE LORSQU'ON N'UTILISE
PAS
D'ACCESSOIRE.
2. Utiliser le levier et le tenir comme le montre le schema (Schema 2).
REMARQUE:
UN LEVIER DE COURROIE EST FOURNl AVEC TOUS LES
MODELES
A ACCESSOIRE.
3. Centrer et soulever I'aspirateur de la main gauche comme ie montre le schema. De la main droite, enfoncer le levier de courroie et accrocher la
courroie autour du bec du levier. Glisser la courroie sur I'arbre du moteur jusqu'a ce que la base du levier vienne en contact avec I'arbre
(Schema 3).
4. Pour garantir un montage correct de la courroie, tourner doucement
le levier en sens inverse des aiguilles d'une montre et I'enlever. Verifier que la
courroie est bien installee sur I'arbre (Schema 4).
5. Schema de la courroie convenablement montee
(C'est le c8te gauche de la courroie qui doit se trouver le plus pres de vous),
(Schema 5).
REMARQUE:
LA COURROIE SORT DE SON LOGEMENT SI ELLE N'EST PAS CONVENABLEMENT MONTEE.
6. Pour enlever la courroie, tenir le levier comme le montre le schema 2. Accrocher la courroie du c6te gauche de I'arbre du moteur, tourner dans
le sens des aiguilles d'une montre et tirer la courroie vers vous pour la degager (Schema
6).
