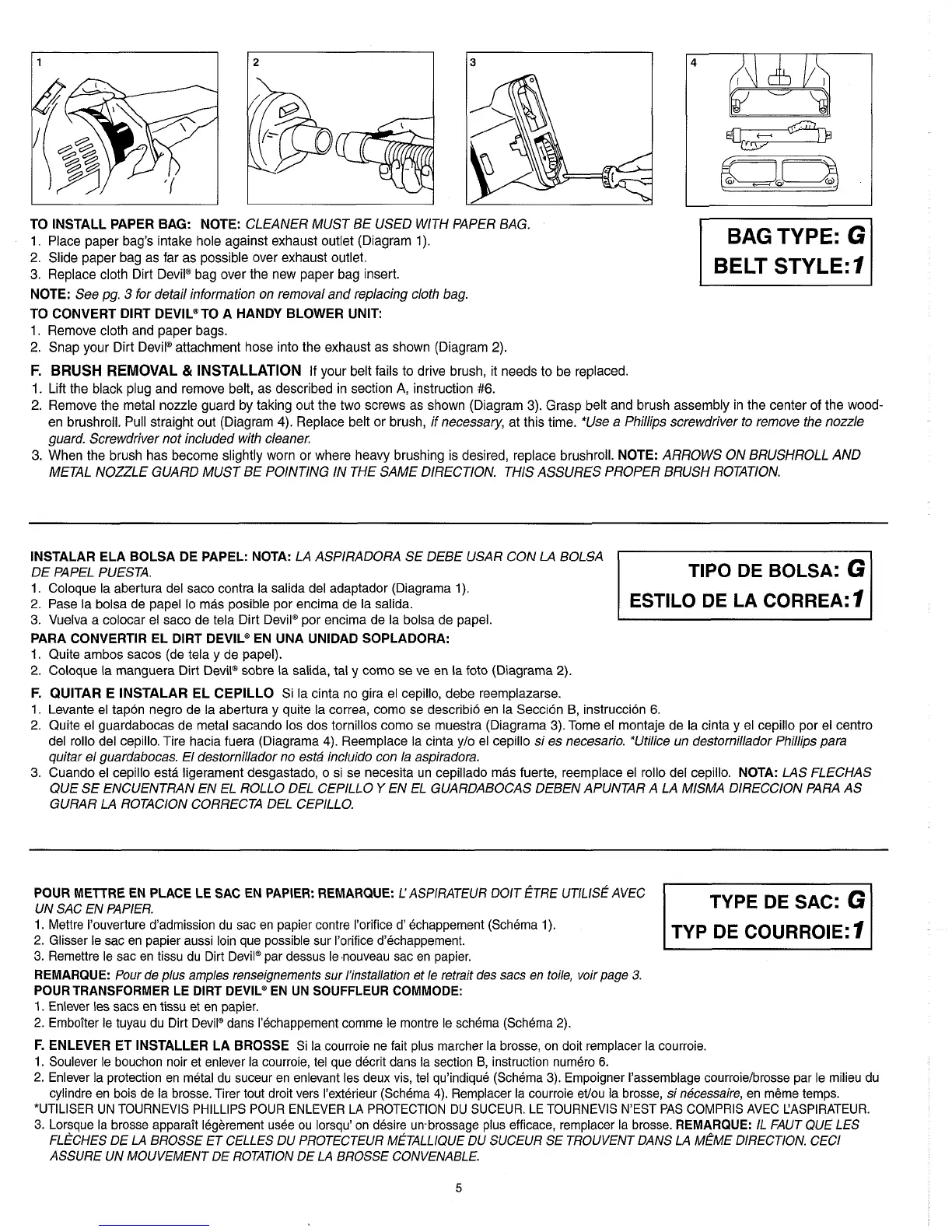

TO INSTALL PAPER BAG: NOTE:
CLEANER MUST BE USED WITH PAPER BAG.
1.
Place paper bag's intake hole against exhaust outlet (Diagram
1).
2.
Slide paper bag as far as possible over exhaust outlet.
3. Replace cloth Dirt DeviP bag over the new paper bag insert.
NOTE:
See pg.
3
for detail information on removal and replacing cloth bag.
TO CONVERT DlRT DEVILmTO A HANDY BLOWER UNIT:
1.
Remove cloth and paper bags.
2.
Snap your Dirt Devil@ attachment hose into the exhaust as shown (Diagram
2).
F.
BRUSH REMOVAL
81
INSTALLATION
If your belt fails to drive brush, it needs to be replaced.
1.
Lift the black ~lua and remove belt, as described in section
A,
instruction
#6.
I
BELT
STYLE:I
I
2.
Remove the metal nozzle guard by taking out the two screwsas shown (Diagram 3). Grasp belt and brush assembly in the center of the wood-
en brushroll. Pull straight out (Diagram 4). Replace belt or brush, if necessary, at this time. *Use a Phillips screwdriver to remove the nozzle
guard. Screwdriver not included with cleaner.
3. When the brush has become slightly worn or where heavy brushing is desired, replace brushroll.
NOTE:
ARROWS ON BRUSHROLL AND
METAL NOZZLE GUARD MUST BE POINTING IN THE SAME DIRECTION. THIS ASSURES PROPER BRUSH ROTATION.
1.
Coloque la abertura del sac0 contra la salida del adaptador (Diagrama 1).
2. Pase la bolsa de papel lo mas posible por encima de la salida.
INSTALAR ELA BOLSA DE PAPEL: NOTA:
LA ASPIRADORA SE DEBE USAR CON LA BOLSA
DE
PAPEL
PUESTA.
3. Vuelva a colocar el sac0 de tela Dirt Devil" por encima de la bolsa de papel.
I
I
PARA CONVERTIR EL DlRT DEVILm EN UNA UNIDAD SOPLADORA:
1. Quite ambos sacos (de tela y de papel).
2.
Coloque la manguera Dirt DeviP sobre la salida, tal y como se ve en la foto (Diagrama
2).
TIP0 DE BOLSA:
GI
F.
QUITAR
E
INSTALAR EL CEPILLO
Si la cinta no gira el cepillo, debe reemplazarse.
1. Levante el tapon negro de la abertura y quite la correa, como se describio en la
Section
B,
instruccion
6.
2. Quite el guardabocas de metal sacando 10s dos tornillos como se muestra (Diagrama 3). Tome el montaje de la cinta y el cepillo por el centro
del rollo del cepillo. Tire hacia fuera (Diagrama 4). Reemplace la cinta y/o el cepillo si es necesario. *Utilice un destornillador Phillips para
quitar el guardabocas. El destornillador no esta incluido con la aspiradora.
3. Cuando el cepillo esta ligerament desgastado, o si se necesita un cepillado mas fuerte, reemplace el rollo del cepillo.
NOTA:
LAS FLECHAS
QUE SE ENCUENTRAN EN EL ROLL0 DEL CEPILLO YEN EL GUARDABOCAS DEBEN APUNTAR A LA MISMA DlRECClON PARA AS
GURAR LA
ROTACION CORRECTA DEL CEPILLO.
1.
Mettre I'ouverture d'admission du sac en papier contre I'orifice d' echappement (Schema
1).
2. Glisser le sac en papier aussi loin que possible sur I'orifice d'echappement.
TYP DE COURROIE:
1
3. Remettre le sac en tissu du Dirt Devil" par dessus le .nouveau sac en papier.
REMARQUE:
Pour de plus amples renseignements sur I'installation et le retrait des sacs en toile, voir page
3.
POURTRANSFORMER LE DlRT DEVILm EN UN SOUFFLEUR COMMODE:
1.
Enlever les sacs en tissu et en papier.
2.
Emboiter le tuyau du Dirt Devil" dans I'echappement comme le montre le schema (Schema 2).
F.
ENLEVER ET INSTALLER LA BROSSE
Si la courroie ne fait plus marcher la brosse, on doit remplacer la courroie.
1.
Soulever le bouchon noir et enlever la courroie, tel que decrit dans la section
B,
instruction numero
6.
2. Enlever la protection en metal du suceur en enlevant les deux vis, tel qu'indique (Schema 3). Empoigner I'assemblage courroie/brosse par le milieu du
cylindre en bois de la brosse. Tirer tout droit vers I'exterieur (Schema
4).
Remplacer la courroie etlou la brosse, si necessaire, en meme temps.
*UTILISER UN TOURNEVIS PHILLIPS POUR ENLEVER LA PROTECTION DU SUCEUR. LE TOURNEVIS N'EST PAS COMPRIS AVEC CASPIRATEUR.
3. Lorsque la brosse
apparait legerement usee ou lorsqu' on desire uwbrossage plus efficace, remplacer la brosse.
REMARQUE:
IL FAUT QUE LES
FLECHES DE LA BROSSE ET CELLES DU PROTECTEUR METALLIQUE DU SUCEUR SE TROUVENT DANS LA
MEME
DIRECTION. CECI
ASSURE UN MOUVEMENT DE ROTATION DE LA BROSSE CONVENABLE.
POUR METTRE EN PLACE LE SAC EN PAPIER: REMARQUE:
L'
ASPIRATEUR DOlT
ETRE
UTILISE
AVEC
UN SAC EN
PAPIER.
TYPE DE SAC:
GI
