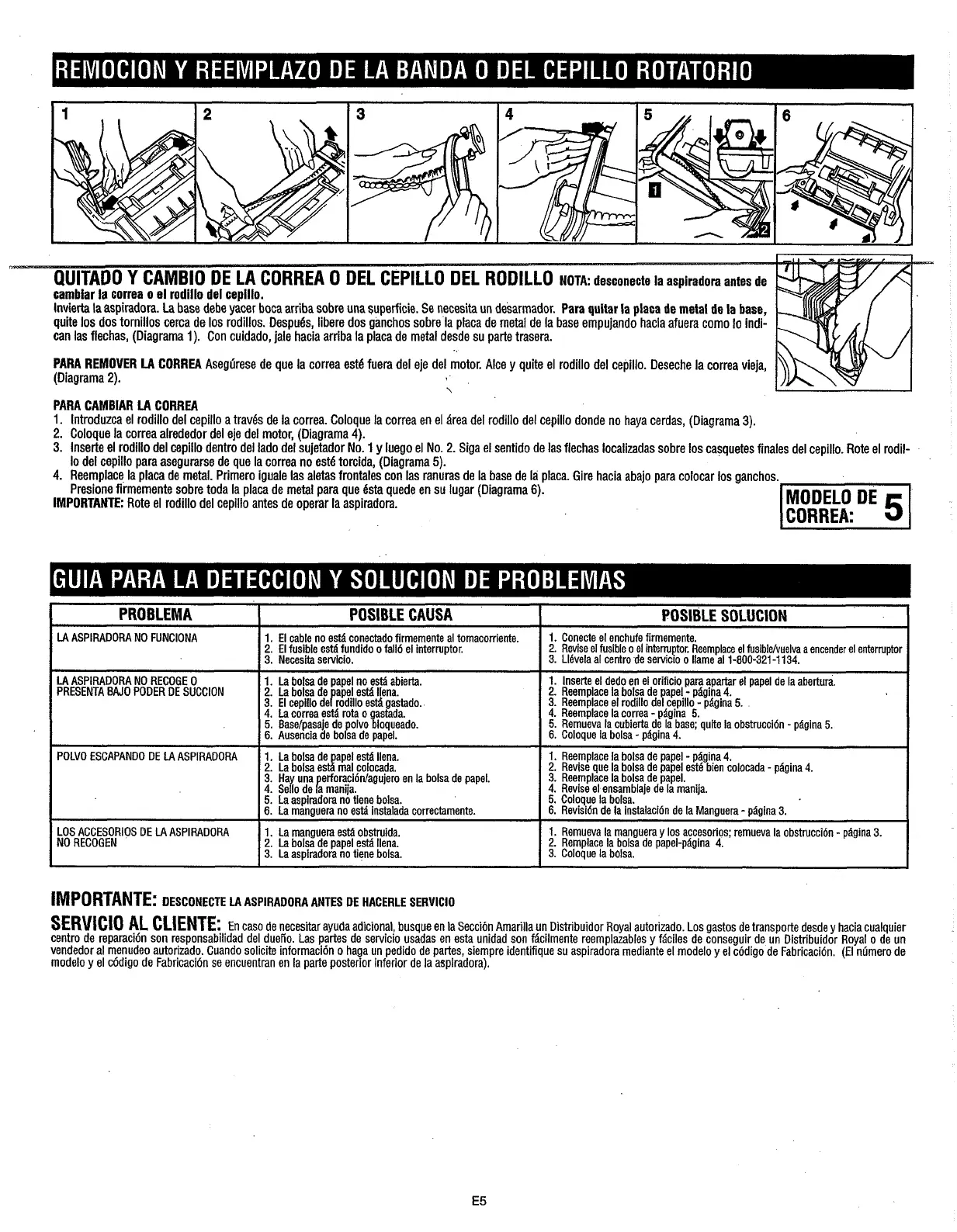

QUITADO Y CAMBIO DE LA CORREA O DEL CEPILLO DEL RODILLO NOTA: desconecte la aspiradora antes de
camblar
la correa o el rodillo del cepillo.
lnvierta la aspiradora. La base debe yacer boca arriba sobre una superficie. Se necesita un de'sarmador. Para quitar la placa de metal de la base,
quite
10s dos tornillos cerca de 10s rodillos. Despuhs, libere dos ganchos sobre la placa de metal de la base empujando hacia afuera como lo indi-
can las flechas, (Diagrama
1). Con cuidado, jale hacia arriba la placa de metal desde su parte trasera.
PARA REMOVER LA CORREA Asegorese de que la correa est6 fuera del eje del motor. Alce y quite el rodillo del cepillo. Deseche la correa vieja,
(Diagrama 2).
\ I
PARA CAMBlAR LA CORREA
1. lntroduzca el rodillo del cepillo a travbs de la correa. Coloque la correa en el area del rodillo del cepillo donde no haya cerdas, (Diagrama 3).
2. Coloque la correa alrededor del eje del motor, (Diagrama 4).
3. lnserte el rodillo del cepillo dentro del lado del sujetador No. 1 y luego el No. 2. Siga el sentido de las flechas localizadas sobre 10s casquetes finales del cepillo. Rote el rodil-
lo del cepillo para asegurarse de que la correa no est6 torcida, (Diagrama
5).
4. Reemplace la placa de metal. Primero iguale las aletas frontales con las ranuras de la base de la placa. Gire hacia abajo para colocar 10s ganchos.
Presione firmemente sobre toda la placa de metal para que 6sta quede en su lugar (Diagrama
6).
IMPORTANTE: Rote el rodillo del cepillo antes de operar la aspiradora.
PROBLEMA 1 POSIBLE GAUSA
LA ASPIRADORA NO FUNCIONA
I
1. El cable no estA conectado firmemente al tomacorriente.
2. El fusible esa fundido o fa116 el interruptor.
3. Necesita servicio.
LA ASPIRADORA NO RECOGE 0
1. La bolsa de papel no esa abierta.
PRESENTA BAJO PODER DE SUCCION
2. La bolsa de ape1 esa Ilena.
3. El cepillo derrodillo estA gastado.
4.
La correa esti rota o gastada.
5. Baselpasaje de olvo bloqueado.
1 6. Ausencia de beta de ~aoel.
POLVO ESCAPANDO DE
LA ASPIRADORA
1. La bolsa de ape1 est6 Ilena.
1 2. La bolsa estl ma1 colocada.
1. Conecte el enchufe firmemente.
2. Revise el fusible o el intemptor. Reemplace el fusiblelvuelva a encender el enterruptor
3. Llbvela al centro de servicio o Name al 1-800-321-1134.
I
1. lnserte el dedo en el orificio para apartar el papel de la abertura.
2. Reemplace la bolsa de pape!- pigina.4.
3. Reemplace el rodillo del ceprllo
- pigma 5.
4. Reemplace la correa - pigina 5.
5. Rernueva la cubierta de la base; quite la obstrucci6n - pigina 5.
6. Coloque la bolsa - pigina 4.
1. Reemplace la bolsa de papel - pigina 4.
2. Revise que la bolsa de papel est6 bien colocada
- pigina 4.
3. Reemplace la bolsa de papel.
4. Revise el ensamblale de la maniia.
5. Coloque la bolsa. .
6. Revisidn de la instalaci6n de la Manguera - pigina 3.
I
1. Remueva la manguera y 10s accesorios; remueva la obstrucci6n - pigina 3.
2. Remplace la bolsa de papel-pigina 4.
3. Coloque la bolsa.
SERVlClO AL CLIENTE: En caso de necesitar ayuda adicional, busque en la Seccidn Amarilla jln Distribuidor Royal autoriz,ado. Los gastos de transporte desde y hacia cualquier
centro de reparacidn son responsabilidad del duefio. Las partes de servicio usadas en esta unidad son facilrnente reemplazables
y fac~les de conseguir de un Distribuidor Royal o de un
vendedor al menudeo autorizado. Guando solicite informacidn o haga un pedido de partes, siempre identifique su aspiradora rnediante el modelo y el cddigo de Fabricacidn. (El nOmero de
modelo y el cddigo de Fabricacidn se encuentran en la parte posterior inferior de la aspiradora).
