CHS
13
1. 相机接口 *
连接 DJI OcuSync 相机至该接口。
2. S.Bus 接口
使用三合一线(电源S.Bus
UART)参照以下信息分别连接至电
源、飞控与 OSD 接口。
红:电源
黑:电源 GND
白:UART_RX(接 OSD TX
灰:UART_TX(接 OSD RX
棕:信号 GND
黄:S.Bus(接飞控 RX
3. Micro SD 卡槽
使用数字图传时,可插入 Micro SD
卡以存储录制的视频。
4. 天线接口(MMCX 接口)
连接天空端天线。
5. Micro USB 接口
连接PC 使用DJI ASSISTANT
TM
2
调参软件可以对天空端模块进行激
活以及固件升级(在天空端模块
供电状态下)
6. PPM 接口
使用 PPM 连接线连接至支持 PPM
信号的设备(如舵机),可通过 DJI
Goggles RE 实现对设备的体感控
制。(后续支持)
红:电源
黑:信号 GND
白:PPM 信号
7. 对频按键
通过该按键可进行天空端模块与 DJI
Goggles RE 的对频。
8. 对频状态指示灯
指示天空端模块与 DJI Goggles RE
的连接状态。
* 该接口与相机插头均为自定义Type-C 接口,
不兼容第三方设备。
使用本产品前请务必访问以下网址阅读《用户手册》。
www.dji.com/dji-goggles-re
3
1
2
4
5
6
7
8

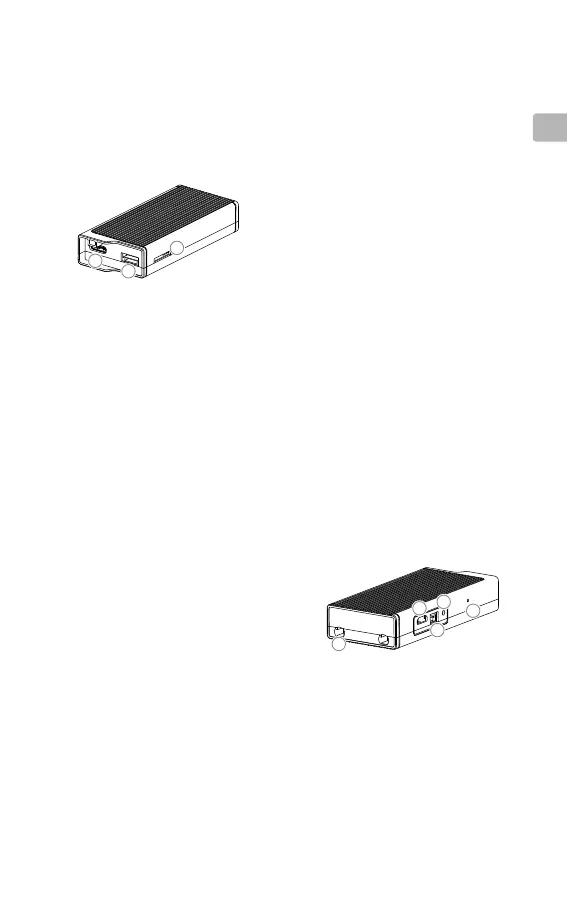

DJI OcuSync 天空端模块
