CHS
16
数字图传

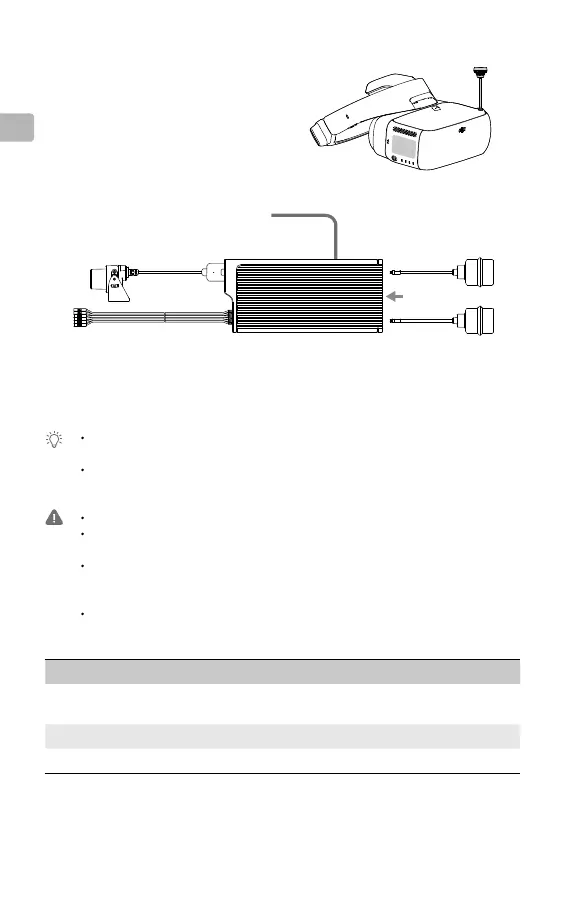

使用数字图传时，除需要将 SMA 宝塔
天线安装至DJI Goggles RE 外部的
SMA 天线接口外，还需在第三方竞速飞
行器上搭载 DJI OcuSync 天空端系统以
配合 DJI Goggles RE 使用，请参照下
图连线并将各模块固定于飞行器上。
天线 说明
宝塔天线 5.8 GHz 单频圆极化全向，体积小，建议竞速飞行使用。使用 2.4
GHz 通道时，请勿使用此天线。
圆筒天线 双频圆极化全向，提供更流畅的图传体验。
偶极子天线 双频线极化全向，适合近距离飞行。
熟悉使用数字图传后，亦可通过教练线连接第三方遥控器的教练接口与 DJI
Goggles RE 的音频接口以上传控制信号至竞速飞行器。
连接天空端模块的 S.Bus 接口及 PPM 接口仅在上传遥控信号时使用，若只使用图传功能
则无需连接该接口。
数字图传最多可支持 19 个带宽为 10MHz 的信道（5.8GHz：12 个，2.4GHz：7 个），用
户可手动选择工作信道以避免设备间的干扰。
本产品发热较大，请勿在无外部散热的条件下直接触摸天空端模块。
请避免在静置或无外部降温设备的环境下长时间使用天空端系统，否则产品温度过高将进
入过热保护模式。等待模块温度降低后重启即可恢复使用，建议安装外置风扇以配合散热。
天空端模块上的两根天线尽量使用互相垂直的方式摆放，二者至少间隔 30mm。并注意天
线水平面避免良导体遮挡，天线下方距离良导体 ( 线缆、碳纤机架、电池及金属等 ) 保持
至少 25mm 的距离。
若仅使用 DJI OcuSync 天空端传输下行图像信号，请勿使用与上行控制信号相同的频段
以免产生干扰。
三合一连接线（电源，S.Bus，UART）
红：电源（9-16.8 V） 白：UART_RX（接 OSD TX，0-3.3 V）
黑：电源 GND 灰：UART_TX（接 OSD RX，0-3.3 V）
棕：信号 GND 黄：S.Bus（接飞控 RX，0-3.3 V）
DJI Ocusync 相机
支持 PPM 信号的设备
（如舵机）
PPM 连接线
天线
红：电源 （5 V）
黑：信号 GND
白：PPM 信号（0-5 V）
