dji Goggles RE User Manual

21
CHT
1. 相機連接埠 *
將 DJI OcuSync 相機連接至該連接埠。
2. S.Bus 連接埠
使用三合一線 ( 電 源、S.Bus、
UART) 並參照以下訊息，分別連接
至電源、飛行控制與 OSD 連接埠。
紅：電源
黑：電源 GND
白：UART_RX ( 連接 OSD TX)
灰：UART_TX ( 連接 OSD RX)
棕：訊號 GND
黃：S.Bus ( 連接飛行控制 RX)
3. Micro SD 卡插槽
使用數位影像傳輸時，可插入 Micro
SD 卡以儲存錄製的影片。
4. 天線接頭 (MMCX 連接埠 )
連接天空端天線。
5. Micro USB 連接埠
若連接 PC 以使用 DJI ASSISTANT
TM
2 調參軟體，則可對天空端模組進行
啟動與韌體升級。（在天空端供電
狀態下）
6. PPM 連接埠
利用 PPM 連接線連接至支援 PPM
訊號的裝置 ( 如舵機 )，即可透過
DJI Goggles RE 執行對裝置的體感
控制。( 後續支援 )
紅：電源
黑：訊號 GND
白：PPM 訊號
7. 配對按鈕
此按鈕可用來進行天空端模組與 DJI
Goggles RE 的配對。
8. 配對狀態指示燈
指示天空端模組與 DJI Goggles RE
的連接狀態。
* 該連接埠與相機插頭均為自訂 Type-C 連接
埠，與第三方裝置不相容。
使用本產品之前，請務必造訪以下網址以閱讀《使用者手冊》。
www.dji.com/dji-goggles-re
3
1
2
4
5
6
7
8

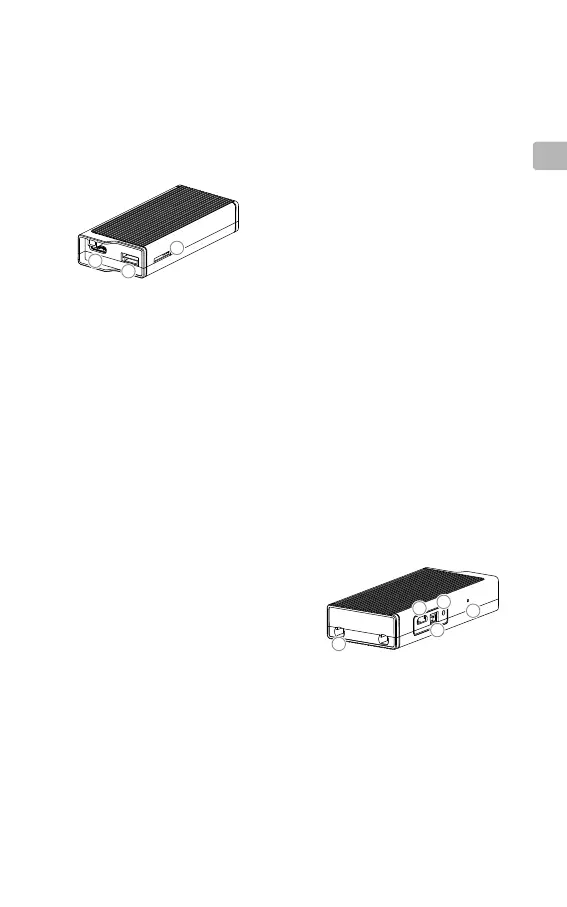

DJI OcuSync 天空端模組
