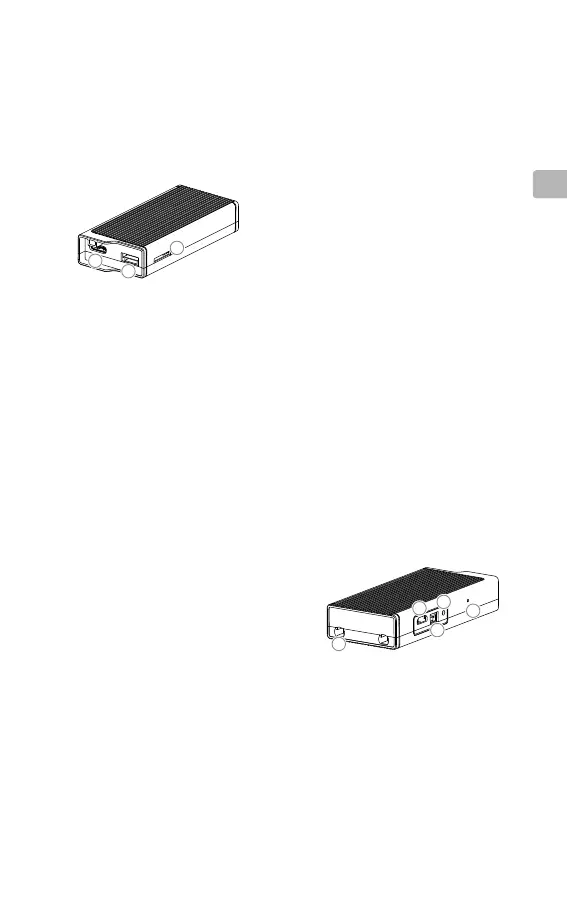

1. 카메라 포트*
DJI OcuSync 카메라에 연결합니다.
2. S.Bus 포트
아래 정보를 기반으로 3-in-1 케이블(전원,
S.Bus, UART)로 연결하고 전원, 비행 컨트롤
러 및 OSD 포트에 연결합니다.
빨간색: 전원
검은색: 전원 GND
흰색: UART RX(OSD TX에 연결)
회색: UART TX(OSD RX에 연결)
갈색: 신호 GND
노란색: S.Bus(비행 컨트롤러 RX에 연결)
3. Micro SD 카드 슬롯
녹화된 동영상을 저장하기 위해 Micro SD 카
드를 삽입합니다.
* 참고로 이 포트와 카메라 커넥터 플러그는 모두 맞춤식 Type-C
인터페이스이므로 타사 장비와 호환되지 않습니다.
4. 안테나 포트(MMCX)
에어 유닛 안테나를 연결하는 데 사용됩니다.
5. Micro USB 포트
DJI ASSISTANT
TM
2를 통한 펌웨어 업데이트
를 위해 PC에 연결합니다. (에어 유닛의 전원
이 켜진 상태일 때)
6. PPM 포트
PPM 케이블을 통해 PPM 신호를 처리할 수
있는 외부 기기에 연결합니다. 기기를 원격으
로 제어할 수 있도록 DJI Goggles RE에서 해
당 채널을 설정합니다. (곧 지원 예정)
빨간색: 전원
검은색: 신호 GND
흰색: PPM 신호
7. 연동 버튼
이 버튼을 눌러 DJI OcuSync 에어 유닛을
DJI Goggles RE와 연동합니다.
8. 연동 상태 표시기
DJI OcuSync 에어 유닛 및 DJI Goggles RE
의 연동 상태를 표시합니다.
이 제품을 사용하기 전에 올바른 작동을 위해 이 매뉴얼을 충분히 읽어보십시오.
www.dji.com/dji-goggles-re
DJI OcuSync 에어 유닛
